| ชื่อแบรนด์: | NUOYING |
| เลขรุ่น: | NYRD803 |
| MOQ: | 1 บาท |
| ราคา: | $359~$599/pc |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1,000 ชิ้นต่อเดือน |
NYRD803 ความแม่นยําสูง 0-35m Radar Level Gauge Horn ประเภท 6.8GHz 4-20mA Radar Level Transmitter สําหรับของเหลวที่ไม่เคลื่อน
NYRD803 หลักการทํางานของเครื่องส่งระดับราดาร์
การเข้า:
แอนเทนน์รับอัมพวาจนาไมโครที่สะท้อนและส่งมันไปยังวงจรอิเล็กทรอนิกส์ไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากไมโคร pulse บนพื้นผิวของวัสดุ. การจําแนกสัญญาณสะท้อนที่ถูกต้องถูกทําโดยโปรแกรมกระแทก และความแม่นยําสามารถถึงระดับมิลลิเมตร ความห่าง D จากพื้นผิวของวัสดุมีสัดส่วนกับการเดินทางในเวลาของกระแทก T:D=C×T/2 ((C คือความเร็วของแสง)
เนื่องจากระยะทาง E ของถังว่างเป็นที่รู้จัก ระดับวัสดุ L คือ: L=E-D
ผลิต:
มันถูกตั้งโดยการใส่ความสูงถังว่าง E (= จุดศูนย์) ความสูงถังเต็ม F (= เต็มขนาด) และปารามิเตอร์การใช้งานบางส่วนปริมาตรการใช้งานจะปรับปรุงเครื่องมืออัตโนมัติกับสภาพแวดล้อมการวัด, ตรงกับผลิต 4-20mA
NYRD803 ลักษณะการออกแบบตัวส่งระดับราดาร์
รูปแบบการเชื่อมต่อกระบวนการต่าง ๆ และประเภทส่วนประกอบการตรวจจับสามารถปรับแต่งตามความต้องการของลูกค้า
ด้วยโหมดการทํางานแบบกระแทก ผลิตภัณฑ์มีพลังงานการปล่อยไฟฟ้าที่ต่ํามาก และสามารถติดตั้งในบรรจุภัณฑ์โลหะและโลหะไม่ต่างกันได้ โดยไม่เสียหายต่อร่างกายมนุษย์และสิ่งแวดล้อม
NYRD803 ปริมาตรทางเทคนิคของตัวส่งระดับราดาร์
| รูปแบบสินค้า | NYRD803 |
| การใช้งานทั่วไป |
ไม่กระตุ้น น้ําเหลว |
| วัสดุแอนเทนนา | 304 |
| ประเภทแอนเทนนา | อินเทนเนีย Horn |
| ระยะการวัด | 35 เมตร |
| ความแม่นยําในการวัด | ± 3 มม |
| พลังงานไฟฟ้า | 24VDC (สองสาย) |
| อุณหภูมิกลาง | -40 ~ + 130 °C |
| การเชื่อมต่อกระบวนการ | กล่อง, แฟลนจ์ (ไม่จํากัด) |
| ความดันกระบวนการ | -0.1 ~ 4.0MPa |
| ประเภทการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 (ไม่จํากัด) |
| การออกสัญญาณ | 4... 20mA / HART / RS485 / Modbus... |
| อินเตอร์เฟซไฟฟ้า | M20*15, 1⁄2 ′′NPT |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้

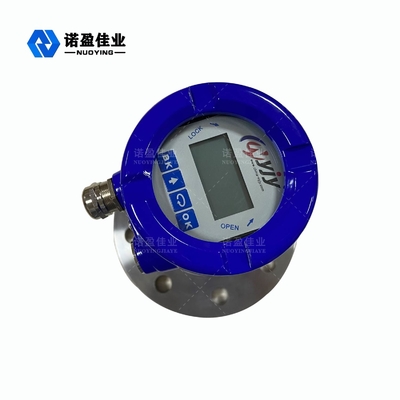

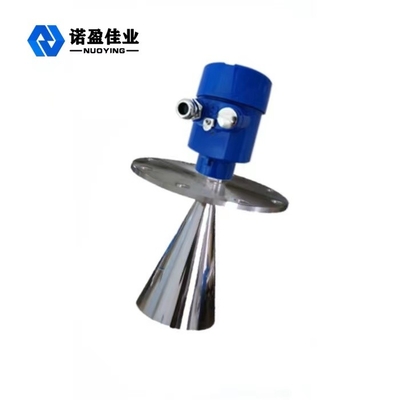

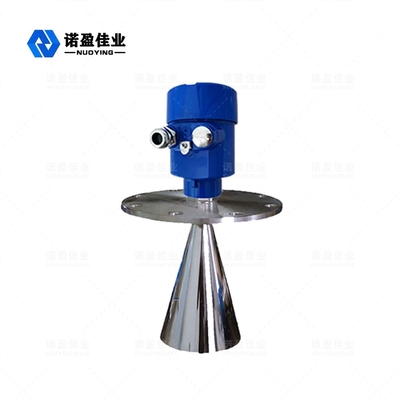

NYRD803 6.8GHz เรดาร์ระดับตัวส่ง Related Pictures
