รายละเอียดสินค้า:
|
| ระยะการส่ง: | ≤1000m | อัตราส่วนช่วง: | 1:10,1:20 |
|---|---|---|---|
| เกรดความแม่นยำ: | ±1.5%R，±1.%R | เอาท์พุทการสื่อสาร: | โปรโตคอล MODBUS การสื่อสาร Rs485, อินเทอร์เฟซการสื่อสาร HART |
| ความชื้นแวดล้อม: | 5%~90% | อุณหภูมิปานกลางที่วัดได้: | -30~80℃ |
| สัญญาณเอาท์พุต: | เอาต์พุตสัญญาณความถี่พัลส์: ระดับต่ำต่ำกว่า 0.8V ระดับสูงคือ 8V เอาต์พุตปัจจุบัน 2 สาย 3 สาย 4-20mA | พาวเวอร์ซัพพลาย: | 24VDC, 220VAC (อุปกรณ์เสริม) |
| แสงสูง: | เครื่องส่งสัญญาณการไหลของกังหันความแม่นยำสูง,หลักฐานการระเบิดของเครื่องส่งสัญญาณการไหลของกังหัน,เซ็นเซอร์การไหลของกังหัน 220VAC |
||

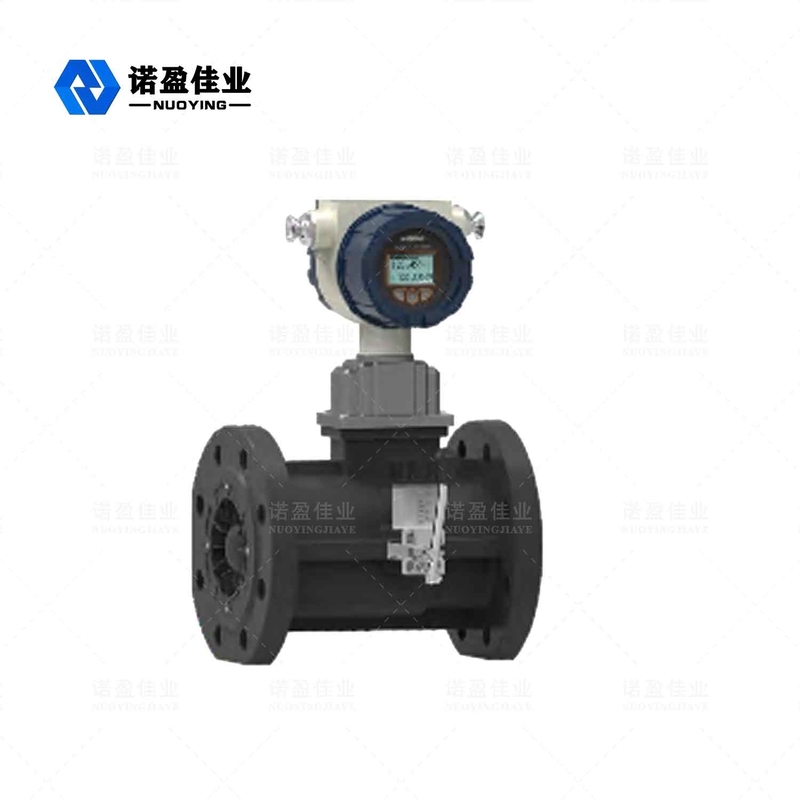

NYLD-G เครื่องวัดการไหลของแก๊สแม่เหล็กไฟฟ้า
NYLD-Gเครื่องวัดอัตราการไหลกังหันก๊าซเป็นเครื่องวัดความเที่ยงตรงสูงที่มีความแม่นยำสูง ความน่าเชื่อถือสูง ซึ่งรวมอุณหภูมิ ความดัน เซ็นเซอร์การไหล และตัวรวมการไหลอัจฉริยะที่พัฒนาโดยเทคโนโลยีขั้นสูงของเครื่องวัดการไหลในประเทศและต่างประเทศ เพิ่มประสิทธิภาพโดยทฤษฎีกลศาสตร์ของก๊าซ กลศาสตร์ของไหล และแม่เหล็กไฟฟ้าซึ่งมีแรงดันต่ำและประสิทธิภาพการวัดแสงแรงดันสูง
มีโหมดเอาท์พุตสัญญาณที่หลากหลายและมีความไวต่ำต่อการรบกวนของของเหลว และมีการใช้กันอย่างแพร่หลายในการวัดก๊าซธรรมชาติ ก๊าซถ่านหิน ก๊าซเหลว ก๊าซไฮโดรคาร์บอนเบา
เครื่องวัดอัตราการไหลกังหันชนิดนี้เป็นผลิตภัณฑ์ป้องกันการระเบิดที่มีระดับการป้องกันการระเบิด: ExdIICT6
NYLD-G เครื่องวัดการไหลของแก๊สแม่เหล็กไฟฟ้า เทคนิค พารามิเตอร์
ขั้นพื้นฐาน พารามิเตอร์
| Metercaliber(mm) และโหมดการเชื่อมต่อ |
DN50, DN80, DN100, DN150, DN200, DN250, DN300mm ลำกล้องพร้อมการเชื่อมต่อหน้าแปลน DN25,DN40,DN65,DN125mm สามารถปรับแต่งได้ |
| ระดับความแม่นยำ | ±1.5%R,±1.%R |
| อัตราส่วนช่วง | 1:10,1:20 |
| วัสดุมิเตอร์ | ตัวเครื่อง: อลูมิเนียมหล่อหรือสแตนเลส 304;ใบพัด:โลหะผสมอลูมิเนียมคุณภาพสูง;จอแสดงผล: อลูมิเนียมหล่อ |
| อุณหภูมิปานกลางที่วัดได้ | -30 ° C ~ +80 ° C, |
| สภาพแวดล้อม | อุณหภูมิ: -20 ° C ~ +60 ° C ความชื้นสัมพัทธ์ 5% ~ 90%ความกดอากาศ |
| แหล่งจ่ายไฟ |
แหล่งจ่ายไฟภายนอก:24VDC แหล่งจ่ายไฟภายใน: 3.6Vlithium แบตเตอรี่ |
|
สัญญาณเอาท์พุต |
เอาต์พุตสัญญาณความถี่พัลส์: ต่ำ ระดับต่ำกว่า 0.8V ระดับสูงคือ 8V เอาต์พุตปัจจุบัน 4-20mA แบบสองสาย สามสาย |
|
การแพร่เชื้อ ระยะทาง |
≤1000m |
|
สายสัญญาณ อินเตอร์เฟซ |
เกลียวใน M20×1.5 |
| เกรดป้องกัน | IP65 |
|
ป้องกันการระเบิด ระดับ |
Exd II CT6 |
เทคนิค พารามิเตอร์
| ข้อมูลจำเพาะรุ่น ช่วง |
ระบุ เส้นผ่านศูนย์กลาง DN |
ช่วงการไหล m3/h |
ระบุ ความดันMpa |
ความแม่นยำ |
การสูญเสียแรงดัน kPa ที่ Qmax |
| NYLD-G-25 เอ | 25 | 2.5 ~ 25 |
1.6 2.5 4.0 |
1. 5เกรด (คิวมิน ~qtx ±3% qtx~Qmax ±1.5%) 1.0เกรด (คิวมิน ~qtx ±2% qtx~Qmax ±1.0%) |
0.5 0.8 |
| NYLD-G-40 A | 40 | 5 ~ 50 | |||
|
NYLD-G-50 A บี |
50 |
6~65 10~100 |
|||
| NYLD-G-65 A | 65 | 15~200 |
0.8 1.2 2.2 |
||
|
NYLD-G -80 A บี |
80 |
13~250 20~400 |
|||
|
NYLD-G -100 A บี NYLD-G -125 A |
100
125 |
20 ~400 32~650 25~700 |
0.3 0.7 1.9 |
||
|
NYLD-G -150 A บี ค |
150 |
32 ~650 50~1000 80~1600 |
1.6 2.5 |
0.6 1.0 1.7 |
|
|
NYLD-G -200 A บี ค |
200 |
50 ~ 1000 80~1600 130~2500 |
0.3 0.6 1.5 |
||
|
NYLD-G -250 A บี ค |
250 |
80 ~ 1600 130 ~ 2500 200~4000 |
0.4 0.6 2.0 |
||
|
NYLD-G -300 A บี ค |
300 |
130 ~ 2500 200 ~ 4000 320~6500 |
0.4 1.0 2.4 |
หมายเหตุ: การสูญเสียแรงดันที่อัตราการไหลสูงสุด (Q) คือค่าที่วัดด้วยอากาศแห้ง (ความหนาแน่นประมาณ 1.2 กก./ม.) ภายใต้แรงดันปกติ qt = 0.2Qmax
NYLD-G เครื่องวัดการไหลของแก๊สแม่เหล็กไฟฟ้า ปฏิบัติการ หลักการ
เมื่อของเหลวไหลผ่านมิเตอร์วัดการไหล จะถูกแก้ไขและเร่งความเร็วโดยการกระทำของใบพัดนำทาง (หรือวงจรเรียงกระแส)เนื่องจากใบพัดทำมุมกับทิศทางการไหลของของไหล ในขณะนี้ กังหันจะสร้างโมเมนต์การหมุนหลังจากเอาชนะแรงบิดแรงเสียดทานและแรงบิดต้านทานของไหล กังหันจะเริ่มหมุนในช่วงการไหลบางช่วง ความเร็วเชิงมุมของการหมุนกังหันจะเป็นสัดส่วนกับอัตราการไหลของปริมาตรของของไหลตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า เซ็นเซอร์ที่ไวต่อสนามแม่เหล็กใช้เพื่อกระตุ้นสัญญาณพัลส์ตามสัดส่วนกับการไหลของปริมาตรของของไหลจากจานสื่อสารที่หมุนพร้อมกันแบบซิงโครนัสสัญญาณนี้จะถูกส่งไปยังตัวแก้ไขระดับเสียงและประมวลผลร่วมกับสัญญาณ เช่น อุณหภูมิและความดัน และแสดงขึ้นบนหน้าจอ LCDหลักโครงสร้างของมันแสดงในรูปที่ 1..
4.2Volume Corrector การทำงาน หลักการ
ตัวแก้ไขปริมาตรประกอบด้วยอุณหภูมิ ช่องสัญญาณอนาล็อกตรวจจับความดัน ช่องดิจิตอลตรวจจับการไหล หน่วยประมวลผลขนาดเล็ก วงจรไดรฟ์คริสตัลเหลว และวงจรเสริมอื่นๆ และมาพร้อมกับอินเทอร์เฟซสัญญาณภายนอก หลังจากแปลงและประมวลผลสัญญาณหลายช่องสัญญาณที่ส่ง จากเซ็นเซอร์แต่ละตัว สัญญาณจะถูกนำเข้ามาในสูตรสำหรับการทำงานตามสมการของก๊าซเพื่อให้ทราบถึงการแสดงผลในพื้นที่และการส่งสัญญาณระยะไกลของสัญญาณต่างๆ
สมการก๊าซสามารถเขียนได้เป็น
ที่ไหน:
Vo — ปริมาณ unde3r เงื่อนไขมาตรฐาน (m3);
V — ปริมาณภายใต้ 3 สภาพการทำงาน (m3);
P=Pa+Pg — แรงดันสัมบูรณ์ (kPa) ที่จุดตรวจจับแรงดันมิเตอร์วัดการไหล
Pa — ความกดอากาศในพื้นที่ (kPa);
Pg—แรงดันมิเตอร์ (kPa) ของจุดตรวจจับแรงดันมิเตอร์วัดการไหล
P0 — ความดันบรรยากาศมาตรฐาน (101.325kPa)
T0 — อุณหภูมิสัมบูรณ์ภายใต้เงื่อนไขมาตรฐาน (293.15K ซึ่งสามารถเป็น 273.15K ตามความต้องการของผู้ใช้)
T — อุณหภูมิสัมบูรณ์ของตัวกลางที่วัดได้ (27315+t)K;
เสื้อ — อุณหภูมิของตัวกลางที่วัดได้ (° C);
Fz—ค่าสัมประสิทธิ์การอัดแก๊ส
Zn — ค่าสัมประสิทธิ์การอัดก๊าซภายใต้มาตรฐาน sate
Zg — ค่าสัมประสิทธิ์การอัดก๊าซภายใต้สภาพการทำงาน
NYLD-G เครื่องวัดการไหลของแก๊สแม่เหล็กไฟฟ้า คุณสมบัติการออกแบบ
■ ความแม่นยำสูง การทำซ้ำที่ดีและอัตราส่วนช่วงกว้างถึง 1:20 (หรือกว้างกว่า);
■ใช้วงจรเรียงกระแสแบบใหม่แบบบูรณาการ ข้อกำหนดสำหรับส่วนท่อตรงด้านหน้าและด้านหลังต่ำกว่า (ด้านหน้า ≧5DN, ด้านหลัง ≧3DN)
■ใช้โครงสร้างป้องกันฝุ่นที่ออกแบบมาอย่างดีเพื่อให้มั่นใจถึงความน่าเชื่อถือของการทำงานของตลับลูกปืนในระยะยาว
■ได้รับการออกแบบด้วยระบบเชื้อเพลิงที่มีเอกลักษณ์เฉพาะเพื่อให้มั่นใจได้ถึงการเติมเชื้อเพลิงที่เชื่อถือได้ บำรุงรักษาง่าย และรูปลักษณ์ที่สวยงาม
■ตัวชี้วัดทางเทคนิคตรงตามข้อกำหนดของ I509951-1993 ความยาวของลำตัวคือ 3DN และเครื่องทั้งหมดถึงระดับขั้นสูงระดับสากลแล้ว
■ตัวแก้ไขระดับเสียงของมิเตอร์วัดการไหลสามารถหมุนได้อย่างอิสระประมาณ 350 องศา ซึ่งสามารถอ่านได้ง่ายในโหมดการติดตั้งต่างๆ
■ความเร็วต่ำ, อายุการใช้งานสูง, การสูญเสียแรงดันต่ำ, ความแม่นยำสูง;
■รวมอุณหภูมิ ความดัน เซ็นเซอร์วัดการไหล และตัวแก้ไขปริมาตรที่มีความแม่นยำสูง ซึ่งสามารถตรวจจับอุณหภูมิ ความดัน และการไหลของก๊าซที่วัดได้ และติดตามและชดเชยการไหลโดยอัตโนมัติและแก้ไขค่าสัมประสิทธิ์การอัดมิเตอร์มีฐานข้อมูลแบบเรียลไทม์และสื่อสารผ่านอินเทอร์เฟซ RS485 และเครือข่ายการอ่านมิเตอร์เพื่ออำนวยความสะดวกในการรวบรวมข้อมูลจากส่วนกลางและการจัดการแบบเรียลไทม์
■ใช้ไมโครโปรเซสเซอร์ประสิทธิภาพสูงและเทคโนโลยีการกรองแบบดิจิตอลที่ทันสมัย พร้อมฟังก์ชันซอฟต์แวร์อันทรงพลังและประสิทธิภาพที่เหนือกว่า
■ใช้การคำนวณจุดลอยตัวและการแก้ไขค่าสัมประสิทธิ์มิเตอร์ห้าส่วนโดยอัตโนมัติและมีข้อบกพร่องฟังก์ชั่นการวินิจฉัยตนเองและการเตือนภัย
■ใช้ไมโครไฮเทคที่มีแหล่งจ่ายไฟภายในและภายนอกและใช้พลังงานต่ำ
■ค่าโฟลว์การแสดงผลในเครื่องพร้อมฟังก์ชันเอาท์พุตสัญญาณหลายแบบ
■ใช้จอ LCD สามบรรทัดความคมชัดสูง มันสามารถแสดงการไหลสะสมมาตรฐาน การไหลของปริมาตรมาตรฐาน การไหลของปริมาณการทำงาน อุณหภูมิปานกลาง ค่าความดัน และเปอร์เซ็นต์ความจุของแบตเตอรี่พร้อมพรอมต์ภาษาจีน
■ด้วยฟังก์ชันการจัดเก็บข้อมูลแบบเรียลไทม์ สามารถป้องกันการสูญหายของข้อมูลเมื่อเปลี่ยนแบตเตอรี่หรือปิดเครื่องกะทันหันในสภาวะปิดเครื่อง พารามิเตอร์ภายในสามารถบันทึกได้อย่างถาวร
■ด้วยฟังก์ชันป้องกันการระเบิด เครื่องหมายป้องกันการระเบิดคือ ExdIIC6
