รายละเอียดสินค้า:
|
| ขีดจำกัดการไหล: | 0~20~1600 ลบ.ม./ชม | แรงดันที่กำหนด: | 1.0MPa,1.6MPa |
|---|---|---|---|
| ความแม่นยำ: | ±1.0%R，±1.5%R | วัสดุ: | อลูมิเนียมอัลลอยด์, อลูมิเนียม |
| เส้นผ่านศูนย์กลางที่กำหนด: | DN20~DN200 | อุณหภูมิปานกลางที่วัดได้: | -20℃~60℃ |
| เกรดป้องกันการระเบิด: | ExdIIBT6 | เกรดป้องกัน: | IP65 |
| แสงสูง: | 1Mpa Roots Turbine Flow Meter,เครื่องวัดการไหลของอลูมิเนียม Roots,เครื่องส่งสัญญาณการไหลของกังหัน 1Mpa |
||

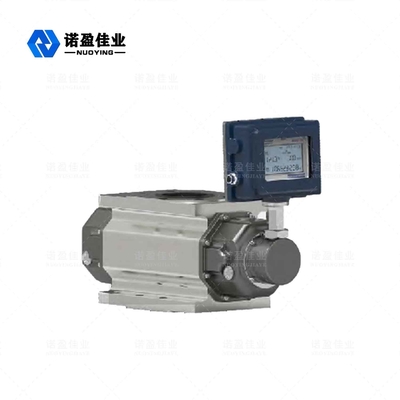

NYLD-LGQ เครื่องวัดอัตราการไหลของรากก๊าซ
NYLD-LGQเครื่องวัดอัตราการไหลของรากก๊าซถูกใช้เป็นเครื่องวัดปริมาตรมานานกว่า 100 ปีด้วยคุณสมบัติต่างๆ เช่น ความเที่ยงตรงสูง ช่วงกว้าง ปริมาณน้อย น้ำหนักเบา ติดตั้งและบำรุงรักษาสะดวก อายุการใช้งานที่เชื่อถือได้และทนทาน มีการใช้กันอย่างแพร่หลายในก๊าซธรรมชาติ ก๊าซถ่านหิน อากาศ และเครื่องวัดอัตราการไหลของก๊าซอื่น ๆ เป็นเครื่องวัดการไหลที่เหมาะ อุปกรณ์สำหรับก๊าซในเมือง เคมีบ่อน้ำมัน การวิจัยทางวิทยาศาสตร์ และแผนกอื่น ๆ ในและต่างประเทศ
NYLD-LGQ เครื่องวัดอัตราการไหลของรากก๊าซ เทคนิค พารามิเตอร์
| ข้อมูลจำเพาะของรุ่น |
ระบุ เส้นผ่านศูนย์กลางDN มม.) |
ขีด จำกัด การไหล (m3/h) |
การไหลเริ่มต้น m3/h |
ความกดดัน การสูญเสียที่ Qmax |
แรงกดดันเล็กน้อย MPa |
ความแม่นยำ % |
พิสัย |
วัสดุ |
| NYLD-LGQ-20A | 25 | 20 | 0.05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | อลูมิเนียมอัลลอยด์ |
| NYLD-LGQ-40A | 40 | 30 | 0.07 | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | 0.07 | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0.1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0.1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0.1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0.12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0.15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0.11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0.11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0.1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0.65 | 350 | 80:1 | อลูมิเนียม | ||
| NYLD-LGQ-150B | 150 | 1000 | 0.76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
NYLD-LGQ เครื่องวัดอัตราการไหลของรากก๊าซ ปฏิบัติการ หลักการ
(1).เครื่องวัดอัตราการไหลประกอบด้วย 5 ส่วน (ดูรูปที่ 1)
(2). หลักการทำงานของเครื่องวัดการไหลของรากก๊าซอัจฉริยะ (ดูรูปที่ 2)
เครื่องวัดการไหลของรากก๊าซอัจฉริยะประกอบด้วยตัวเรือน โรเตอร์คอนจูเกต และตัวรวมการไหลอัจฉริยะภายใต้การกระทำของความแตกต่างของแรงดันระหว่างทางเข้าและทางออกของก๊าซหมุนเวียน (P inlet>P>outlet) คู่ของคอนจูเกตจะรักษาตำแหน่งสัมพัทธ์ที่ถูกต้องของโรเตอร์ผ่านเกียร์ปรับกลึงที่มีความแม่นยำช่องว่างการทำงานที่เหมาะสมที่สุดระหว่าง โรเตอร์ โรเตอร์ และตัวเรือน และโรเตอร์และเพลตผนังทำให้เกิดการซีลแบบไม่สัมผัสอย่างต่อเนื่อง
สำหรับการหมุนของโรเตอร์แต่ละครั้ง จะให้ปริมาตรที่มีประสิทธิภาพของห้องวัดแสงสี่เท่า และจำนวนรอบการหมุนของโรเตอร์จะถูกส่งไปยังตัวรวมการไหลอัจฉริยะผ่านอุปกรณ์ประกบปิดผนึกแม่เหล็กและกลไกลดความเร็ว เพื่อแสดงปริมาตรสะสม ของก๊าซที่ส่งออก(รูปแสดงเฉพาะรอบไตรมาส)
(3). หลักการทำงานของ Totalizer ไหลอัจฉริยะ
Flow Totalizer อัจฉริยะประกอบด้วยช่องสัญญาณอนาล็อกสำหรับตรวจจับอุณหภูมิและความดัน ช่องสัญญาณเซ็นเซอร์การไหล และหน่วยไมโครโปรเซสเซอร์ และมาพร้อมกับอินเทอร์เฟซสัญญาณภายนอกเพื่อส่งสัญญาณต่างๆไมโครโปรเซสเซอร์ในโฟลว์รวมทั้งหมดจะทำการชดเชยอุณหภูมิและแรงดัน และการแก้ไขตัวประกอบการอัดตามสมการของก๊าซสมการก๊าซมีดังนี้:
ที่ไหน:
Qn: อัตราการไหลของปริมาตรภายใต้สภาวะมาตรฐาน (m3/h);
Qg: อัตราการไหลของปริมาตรภายใต้สภาวะการทำงาน (m3/h);
หน้า: แรงดันมิเตอร์ที่จุดตรวจจับแรงดันมิเตอร์วัดการไหล (KPa)
Pa: ความกดอากาศในพื้นที่ (KPa);
Tg: อุณหภูมิสัมบูรณ์ (273.15 + t) (K) ของตัวกลาง;
t: อุณหภูมิปานกลางที่วัดได้ (° C);
Zn: ปัจจัยการบีบอัดภายใต้สภาวะมาตรฐาน
Zg: ปัจจัยการบีบอัดภายใต้สภาพการทำงาน
Tn: อุณหภูมิสัมบูรณ์ (273.15+20) (K) ภายใต้สถานะมาตรฐาน
Pa: ความกดอากาศในพื้นที่ (KPa);
Pn: ความดันบรรยากาศมาตรฐาน (101.325KPa);
ป : ป = ปะ + หน้า
หมายเหตุ:สำหรับก๊าซธรรมชาติ Zn/Zg=Fz2 Fz เรียกว่า super compression factorผลิตภัณฑ์นี้คำนวณตามสูตรของ SY/T6143-1996 ของมาตรฐาน CNPC
