รายละเอียดสินค้า:
|
เส้นผ่านศูนย์กลางที่กำหนด (มม.) และวิธีการเชื่อมต่อ: | 4,6,10,15,20,25,32,40 (จุดต่อดอกยาง) 15,20,25,32,40 (จุดต่อดอกยางและหน้าแปลน) 50,65,80,100,125,150,2 | สภาพแวดล้อม: | อุณหภูมิ:-10~+55℃, ความชื้นสัมพัทธ์: 5%~90% ความดันบรรยากาศ:86~106Kpa |
---|---|---|---|
ระดับความแม่นยำ: | ความแม่นยำปกติ ±1%R, ±0.5%R, ความแม่นยำสูงสุด ±0.2% R | สายส่งสัญญาณ: | STVPV 3×0.3 (สามสาย), 2×0.3 (สองสาย) |
อัตราช่วงการวัด: | 1:10,1:15,1:20 | วัสดุอุปกรณ์: | 304 stainless steel; สแตนเลส 304; 316L stainless steel; สแตนเลส 316L; |
ชั้นกันระเบิด: | ExdIIBT6 | ชั้นป้องกัน: | IP65 |
แสงสูง: | เครื่องวัดอัตราการไหลของกังหันความแม่นยำสูง,เซ็นเซอร์วัดการไหลของกังหัน 1000m,เครื่องวัดก๊าซกังหัน 1000m |

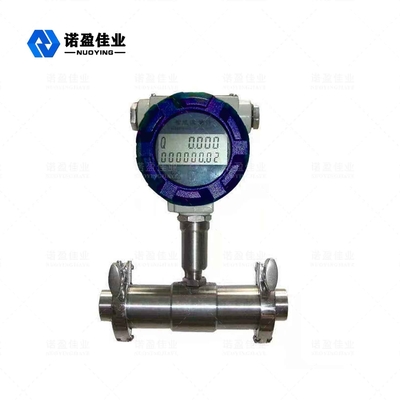

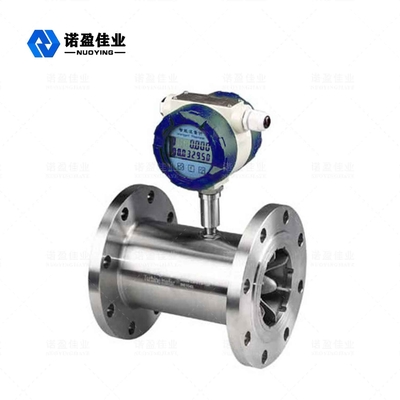

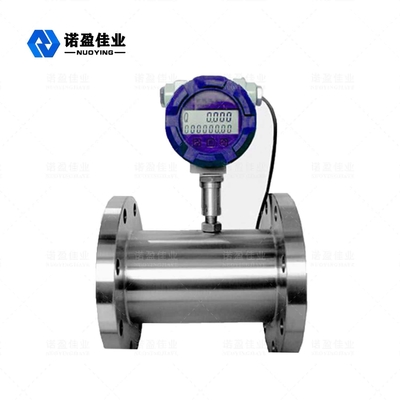

NYLDกังหัน เครื่องวัดการไหล
NYLDเครื่องวัดการไหลของกังหัน (Abbr. TUF) เป็นเครื่องวัดการไหลของใบพัดประเภทหลักรวมถึงเครื่องวัดความเร็วลมและมาตรวัดน้ำTUF ประกอบด้วย Sensor และ Conversion-Showเซนเซอร์จะทำปฏิกิริยากับความเร็วเฉลี่ยของของไหลด้วยโรเตอร์แบบหลายใบพัดเพื่อคาดคะเนค่าการไหลและค่าการไหลสะสมความเร็ว (หรือวงกลม) ของโรเตอร์สามารถรับได้โดยกลไก การเหนี่ยวนำแม่เหล็กไฟฟ้า โฟโตอิเล็กทริก ก่อนแสดงและส่งบันทึกด้วยอุปกรณ์อ่าน
ว่ากันว่าอเมริกาได้ประกาศสิทธิบัตร TUF ฉบับแรกในช่วงต้นปี พ.ศ. 2429 สิทธิบัตรในปี พ.ศ. 2457 บันทึกว่าค่าการไหลของ TUF นั้นเกี่ยวข้องกับความถี่TUF ที่พัฒนาขึ้นครั้งแรกในปี 1938 ถูกนำมาใช้ในการวัดการไหลของเชื้อเพลิงในเครื่องบินในที่สุดมันก็ประสบความสำเร็จในการใช้ในอุตสาหกรรมจนถึงการสิ้นสุดของสงครามโลกครั้งที่สอง เนื่องจากมีความจำเป็นเร่งด่วนสำหรับเครื่องยนต์ไอพ่นและเชื้อเพลิงเจ็ทเหลวที่ต้องการความแม่นยำสูง เครื่องมือวัดการไหลของการตอบสนองอย่างรวดเร็วปัจจุบันนี้สามารถนำมาใช้กันอย่างแพร่หลายในด้านน้ำมัน, เคมี, การป้องกัน, วิทยาศาสตร์, การวัด, ฯลฯ..
NYLDseries Turbine Flowmeters ดึงเทคโนโลยีชั้นนำที่ผสานรวมกับการออกแบบขั้นสูงเพื่อผลิตเครื่องวัดการไหลของกังหันรุ่นใหม่ด้วยคุณสมบัติของโครงสร้างที่เรียบง่าย น้ำหนักเบา ความแม่นยำสูง ความสามารถในการทำซ้ำได้ดี ปฏิกิริยาที่ยืดหยุ่น การติดตั้ง/บำรุงรักษา/การใช้งานที่สะดวก ฯลฯ เป็นที่แพร่หลาย นำไปใช้กับการวัดของเหลวที่มีความหนืดจลนศาสตร์ต่ำกว่า 5*10-6㎡/s และไม่มีสิ่งเจือปนของเส้นใย เมล็ดพืช ฯลฯ และไม่มีปฏิกิริยากัดกร่อนกับเหล็กกล้าไร้สนิม 1Cr18Ni9Ti, 2Cr13 และ A12O3 และโลหะผสมแข็งในซีล ท่อ.ของเหลวของจลนศาสตร์ที่สูงกว่า 5*10-6㎡/s สามารถวัดได้หลังจากการสอบเทียบมิเตอร์วัดการไหลของของเหลวจริงสามารถใช้ในการควบคุมค่า ไซเรน เมื่อเกิน หากประสานกับอุปกรณ์แสดงผลพิเศษจึงเป็นเครื่องมือในอุดมคติของการวัดค่าการไหลและการประหยัดพลังงาน
NYLDกังหัน เครื่องวัดการไหล พารามิเตอร์พื้นฐาน / ข้อกำหนดทางเทคนิค
ข้อมูลทางเทคนิค
เส้นผ่านศูนย์กลางที่กำหนด (มม.) และวิธีการเชื่อมต่อ |
4,6,10,15,20,25,32,40 (จุดต่อดอกยาง) 15,20,25,32,40 (การต่อดอกยางและหน้าแปลน) 50,65,80,100,125,150,200 (ข้อต่อหน้าแปลน) |
ระดับความแม่นยำ |
ความแม่นยำปกติ ±1%R, ±0.5%R, ความแม่นยำสูงสุด ±0.2% R |
อัตราช่วงการวัด | 1:10,1:15,1:20 |
วัสดุอุปกรณ์ | สแตนเลส 304;สแตนเลส 316L;เป็นต้น |
อุณหภูมิปานกลาง (℃) | -20 ~ +120 ℃ |
สภาพแวดล้อม |
อุณหภูมิ: -10~+55℃, ความชื้นสัมพัทธ์: 5%~90% ความดันบรรยากาศ:86~106Kpa |
สัญญาณเอาท์พุต |
เซนเซอร์: สัญญาณความถี่พัลส์, ระดับต่ำ≤0.8V ระดับสูง≥8V เครื่องส่ง: สัญญาณปัจจุบัน 4 ~ 20mA DC สองสาย |
แหล่งจ่ายไฟ |
เซนเซอร์: +12V DC, +24V DC (ตัวเลือก) ตัวแปลงสัญญาณ: +24V DC เครื่องวัดชนิดการแสดงฉาก: เซลล์ลิเธียม 3.2V |
สายส่งสัญญาณ | STVPV 3×0.3 (สามสาย), 2×0.3 (สองสาย) |
ระยะการส่ง | ≤1000m |
อินเทอร์เฟซสายสัญญาณ | เกลียวใน M20×1.5 |
ชั้นกันระเบิด | ExdIIBT6 |
ระดับการป้องกัน | IP65 |
ช่วงการวัดและแรงดันใช้งานสำหรับของเหลว
ระบุ เส้นผ่านศูนย์กลาง (มม.) |
อัตราการไหลปกติ (ลบ.ม./ชม.) |
ขยายอัตราการไหล (ลบ.ม./ชม.) |
ความดันความอดทนปกติ (Mpa) |
ความดันความอดทนพิเศษ (Mpa) (การเชื่อมต่อหน้าแปลน) |
DN4 | 0.04—0.25 | 0.04—0.4 | 6.3 | 12, 16, 25 ปี |
DN6 | 0.1—0.6 | 0.06—0.6 | 6.3 | 12, 16, 25 ปี |
DN10 | 0.2—1.2 | 0.15—1.5 | 6.3 | 12, 16, 25 ปี |
DN15 | 0.6—6 | 0.4—8 | 6.3, 2.5(หน้าแปลน) | 4.0, 6.3, 12, 16, 25 |
DN20 | 0.8—8 | 0.45—9 | 6.3, 2.5(หน้าแปลน) | 4.0, 6.3, 12, 16, 25 |
DN25 | 1-10 | 0.5—10 | 6.3, 2.5(หน้าแปลน) | 4.0, 6.3, 12, 16, 25 |
DN32 | 1.5—15 | 0.8—15 | 6.3, 2.5(หน้าแปลน) | 4.0, 6.3, 12, 16, 25 |
DN40 | 2—20 | 1—20 | 6.3, 2.5(หน้าแปลน) | 4.0, 6.3, 12, 16, 25 |
DN50 | 4—40 | 2—40 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN65 | 7—70 | 4—70 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN80 | 10–100 | 5—100 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN100 | 20–200 | 10–200 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN125 | 25—250 | 13—250 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN150 | 30—300 | 15—300 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN200 | 80--800 | 40—800 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
ช่วงการวัดและแรงดันใช้งานสำหรับแก๊ส
แบบอย่าง |
เส้นผ่านศูนย์กลาง (มม.) |
อัตราการไหล (ลบ.ม./ชม.) |
อัตราการไหลเริ่มต้น (ลบ.ม./ชม.) |
ความดันความอดทน (Mpa) (การเชื่อมต่อหน้าแปลน) |
25A |
25 (1”)
|
0.7—7 | 0.6 | 4.0 หน้าแปลนหรือเกลียว |
25B | 1.5—15 | 1.0 | 4.0 หน้าแปลนหรือเกลียว | |
25C | 3—30 | 2.0 | 4.0 หน้าแปลนหรือเกลียว | |
40A | 40 (1.5”) | 4—40 | 2.5 | 4.0 หน้าแปลนหรือเกลียว |
40B | 8—80 | 3 | 4.0 หน้าแปลนหรือเกลียว | |
50A | 50 (2”) | 10–100 | 3.5 | 4.0 หน้าแปลน |
50B | 15—150 | 4 | 4.0 หน้าแปลน | |
80 | 80 (3”) | 15—300 | 4 | 1.6 หน้าแปลน |
100 | 100 (4”) | 20—400 | 5 | 1.6 หน้าแปลน |
150 | 150 (6”) | 50—1000 | 8 | 1.6 หน้าแปลน |
200 | 200 (8”) | 100—2000 | 20 | 1.6 หน้าแปลน |
250 | 250 (10”) | 150—3000 | 30 | 1.6 หน้าแปลน |
300 | 300 (12”) | 200—4000 | 40 | 1.6 หน้าแปลน |
NYLDกังหัน เครื่องวัดการไหล ปฏิบัติการ หลักการ
ในขณะที่ของเหลวที่วัดได้ไหลผ่านเซ็นเซอร์ ใบพัดขับเคลื่อนจะเริ่มหมุน ซึ่งความเร็วเป็นสัดส่วนโดยตรงกับอัตราการไหลเฉลี่ยที่หนึ่งในท่อการหมุนของใบพัดจะเปลี่ยนค่าความต้านทานแม่เหล็กของทรานสดิวเซอร์แมกนีโตอีลาสติกเป็นระยะฟลักซ์แม่เหล็กในขดลวดทดสอบแม่เหล็กเกิดขึ้นเพื่อเปลี่ยนวงจรโดยสร้างแรงดันไฟฟ้าเหนี่ยวนำเป็นระยะ ซึ่งเป็นสัญญาณพัลส์ที่จะถูกส่งไปยังจอแสดงผลเพื่อแสดงหลังจากขยายด้วยแว่นขยาย
สมการอัตราการไหลของกังหันโฟลว์มิเตอร์มีทั้งแบบเชิงปฏิบัติและเชิงทฤษฎี:
คิววี=ฟัค
คิวม= Qวีวีร
คิววีหมายถึง อัตราการไหลของปริมาตร (หน่วย: m3/s)
คิวมหมายถึง อัตราการไหลของมวล (หน่วย ㎏/s)
f : อ้างถึงความถี่สัญญาณเอาท์พุต (หน่วย Hz)
k : อ้างถึงปัจจัยของเครื่องวัดการไหล (หน่วย P/m3).
เส้นโค้งที่เกี่ยวข้องของตัวคูณมิเตอร์วัดการไหลและอัตราการไหลอยู่ในกราฟ (แผนภาพ: เส้นโค้งลักษณะเฉพาะของเครื่องวัดอัตราการไหลกังหัน)อย่างที่คุณเห็น เส้นโค้งแฟคเตอร์สามารถแบ่งออกเป็นสองส่วนของความเป็นเส้นตรงและไม่เป็นเชิงเส้นส่วนที่เป็นเส้นตรงคิดเป็นสองในสามของส่วนโค้งทั้งหมด ซึ่งมีลักษณะที่เกี่ยวข้องกับโครงสร้าง ขนาดของเซนเซอร์ และความหนืดของของเหลวคุณลักษณะในส่วนที่ไม่เป็นเชิงเส้นได้รับอิทธิพลจากแรงเสียดทานจากแบริ่ง ความต้านทานความหนืดของของเหลวเมื่ออัตราการไหลต่ำกว่าขีดจำกัดล่างของเซ็นเซอร์ ปัจจัยเครื่องมือจะเพิ่มขึ้นอย่างรวดเร็วค่าการสูญเสียแรงดันและอัตราการไหลจะใกล้เคียงกับความสัมพันธ์กำลังสองหากอัตราการไหลเกินขีดจำกัดบน ให้ใส่ใจในการป้องกันไม่ให้เกิดโพรงเมื่อเครื่องวัดอัตราการไหลของกังหันมีโครงสร้างคล้ายกัน เส้นโค้งจะมีลักษณะที่คล้ายคลึงกันแต่มีข้อผิดพลาดของระบบต่างกัน
ปัจจัยของเซ็นเซอร์สามารถทำงานได้โดยเครื่องมือสอบเทียบ ซึ่งอาจไม่มีการพิจารณากลไกของไหลภายในของเซ็นเซอร์ และสามารถยืนยันได้โดยอัตราการไหลที่ป้อนเข้าและสัญญาณพัลส์ที่ส่งออกของความถี่ดังนั้นเราจึงสามารถเห็นเซ็นเซอร์เป็นกล่องดำที่สะดวกสำหรับการใช้งานแต่โปรดทราบว่าปัจจัยการแปลง (หรือปัจจัยเครื่องมือ) ควรเป็นไปตามเงื่อนไขบางประการซึ่งเงื่อนไขการสอบเทียบเป็นเงื่อนไขอ้างอิงหากเบี่ยงเบนไปจากเงื่อนไขนี้ ปัจจัยจะเกิดการเปลี่ยนแปลงการเปลี่ยนแปลงจะพิจารณาในแง่ของประเภทเซ็นเซอร์ สภาพการติดตั้งท่อ และพารามิเตอร์ทางกายภาพของของไหล
ตามโมเมนต์ของทฤษฎีบทโมเมนตัมสามารถแสดงสมการของการเคลื่อนที่ของใบพัด
เจdwdt=M1-M2-M3-M4
ในสูตรนั้น
J: โมเมนต์ความเฉื่อยของใบพัด;
dwดีที:ความเร่งในการหมุน;
เอ็ม1: แรงบิดขับเคลื่อนด้วยของเหลว
เอ็ม2: โมเมนต์ต้านทานความหนืด
เอ็ม3: โมเมนต์แรงเสียดทานแบริ่ง
เอ็ม4: โมเมนต์แม่เหล็ก
เมื่อใบพัดหมุนตามความเร็วคงที่ Jdwdt=0 และ M1=M2+เอ็ม3+เอ็ม4.จากการวิเคราะห์ในทฤษฎีและการยืนยันในการทดลอง สามารถอนุมานสูตรได้ดังนี้
n=Aqวี+B-คqวี
ในสูตรนั้น
n: หมายถึงความเร็วในการหมุนของใบพัด;
qวี: หมายถึงอัตราการไหลของปริมาตร
A: ปัจจัยที่เกี่ยวข้องกับคุณสมบัติทางกายภาพของของไหล (รวมถึงความหนาแน่น ความหนืด ฯลฯ) พารามิเตอร์โครงสร้างใบพัด (มุมใบมีด เส้นผ่านศูนย์กลางใบพัด พื้นที่หน้าตัดของช่องทางไหล ฯลฯ)
B: ปัจจัยที่เกี่ยวข้องกับช่องว่างใบพัดบน และการกระจายความเร็วของการไหลของของเหลว
C: ปัจจัยที่เกี่ยวข้องกับโมเมนต์ความเสียดทาน
นักวิชาการทั้งในประเทศและต่างประเทศได้เสนอสมการการไหลหลายแบบในทางทฤษฎี นำไปใช้กับโครงสร้างเซ็นเซอร์ต่างๆ และสภาพการทำงานของของเหลวจนถึงปัจจุบัน คุณลักษณะอุทกพลศาสตร์ของเครื่องมือกังหันยังไม่ชัดเจน เนื่องจากมีความสัมพันธ์ที่ซับซ้อนกับคุณสมบัติทางกายภาพของของไหล และลักษณะการไหลตัวอย่างเช่น เมื่อดูเหมือนว่าจะมีการกระจายความเร็วแบบหมุนและไม่สมมาตรในสนามการไหล ลักษณะทางอุทกพลศาสตร์จะซับซ้อนมาก
ดังนั้นปัจจัยของเครื่องมือจึงไม่สามารถสรุปได้ด้วยสูตรทางทฤษฎี สามารถยืนยันได้ด้วยการสอบเทียบการไหลจริงแต่สูตรทางทฤษฎีมีความสำคัญในทางปฏิบัติสามารถใช้ในคำแนะนำในการออกแบบพารามิเตอร์โครงสร้างเซ็นเซอร์และการพยากรณ์และการประเมินกฎการเปลี่ยนแปลงปัจจัยเครื่องมือ
NYLDกังหัน เครื่องวัดการไหล คุณสมบัติ
NYLDกังหัน เครื่องวัดการไหลหมวดหมู่
1.NYLD series สามารถแบ่งออกเป็นสองประเภทตามหน้าที่:
ภาพประกอบ 2.Function:
เซ็นเซอร์วัดการไหลของกังหัน/เครื่องส่งสัญญาณ
ผลิตภัณฑ์ประเภทนี้ไม่มีฟังก์ชั่นการแสดงฉาก สร้างเพียงสัญญาณเพื่อส่งสัญญาณออกไปยังระยะไกลเท่านั้นสัญญาณการไหลสามารถแบ่งออกเป็นสัญญาณพัลส์หรือกระแส (4-20ma)เครื่องมือนี้มีราคาต่ำ ประกอบสูง ขนาดเล็ก จึงสามารถใช้ได้กับ displayer ที่สอง, PLC, DCS เป็นต้น ระบบควบคุมคอมพิวเตอร์ที่จะใช้
ตามสัญญาณเอาท์พุตที่แตกต่างกัน มันสามารถแบ่งออกเป็นประเภท NYLD-N และ NYLD-A
NYLD—N เซ็นเซอร์
แหล่งจ่ายไฟ DC 12--24V, เอาต์พุตพัลส์สามสาย,
ระดับสูง≥8V, ระดับต่ำ≤0.8V, ระยะการส่งสัญญาณ≤1000M
NYLD—ตัวส่งสัญญาณ
แหล่งจ่ายไฟ DC 24V, เอาต์พุตสัญญาณกระแสไฟสองสาย (4—20mA), ระยะการส่งสัญญาณ≤1000M
เครื่องวัดการไหลของกังหันรวมอัจฉริยะ
ใช้เทคโนโลยีไมโครโปรเซสเซอร์แบบชิปเดียวที่ใช้พลังงานต่ำเป็นพิเศษเพื่อสร้างโฟลว์มิเตอร์อัจฉริยะใหม่พร้อมเซ็นเซอร์การไหลของกังหันและการรวมจอแสดงผลการคำนวณสะสมมีข้อดีที่ชัดเจนหลายประการ ได้แก่ จอ LCD แบบสองแถวในที่เกิดเหตุ โครงสร้างกะทัดรัด การอ่านโดยตรงและชัดเจน ความน่าเชื่อถือสูง ป้องกันการรบกวนจากพลังงานภายนอก ระบบป้องกันฟ้าผ่า และต้นทุนต่ำ เป็นต้น
มีการแก้ไขสามจุดของปัจจัยเครื่องมือ ชดเชยแบบไม่เชิงเส้นอย่างชาญฉลาด และแก้ไขในที่เกิดเหตุ
จอ LCD คมชัดสูงแสดงทั้งอัตราการไหลแบบทันที (ตัวเลขที่ใช้ได้ 4 ตัว) และอัตราการไหลสะสม (ตัวเลขที่ถูกต้อง 8 ตัว และอัตราการไหลสะสม (ตัวเลขที่ถูกต้อง 8 ค่าพร้อมรีเซ็ต) ข้อมูลที่ถูกต้องทั้งหมดสามารถเก็บไว้ได้ 10 ปี กังหันชนิดนี้ โฟลว์มิเตอร์ทั้งหมดเป็นผลิตภัณฑ์ป้องกันการระเบิด และคลาสที่ป้องกันการระเบิดคือ ExdIIB6
เครื่องวัดการไหลของกังหันประเภทนี้สามารถแบ่งออกเป็นประเภท NYLD—B และ NYLD—C ในแง่ของกำลังไฟฟ้าและวิธีการส่งสัญญาณระยะไกล
NYLD—ประเภท B: แหล่งจ่ายไฟ 3.2V10AH (แบตเตอรี่ลิเธียม) สามารถทำงานได้อย่างต่อเนื่องนานกว่าสี่ปี แต่ไม่มีสัญญาณเอาต์พุต
ประเภท NYLD—C: จ่ายไฟ 24V DC ภายนอก, ส่งสัญญาณกระแสไฟปกติสองสาย (4-20 ม. A) และสามารถเพิ่มการสื่อสาร RS485 หรือ HART ได้ตามความต้องการฉากที่แตกต่างกัน
NYLDกังหัน เครื่องวัดการไหลประเภทตัวเลือก
แบบอย่าง | คำอธิบาย | ||||||||||||
NYLD- □/ □/ □/ □/ □/ □/ □ | |||||||||||||
DN (มม.)
|
4 |
|
|
|
|
|
|
4 มม. ช่วงการไหลปกติ0.04-0.25m3/ ชม. ช่วงการไหลกว้าง0.04-0.4m3/ชม | |||||
6 | 6 มม. ช่วงการไหลปกติ0.1-0.6m3/ ชม. ช่วงการไหลกว้าง 0.06-0.6m3/ชม | ||||||||||||
10 | 10 มม. ช่วงการไหลปกติ0.2-1.2m3/ ชม. ช่วงการไหลกว้าง0.15-1.5m3/ชม | ||||||||||||
15 | ช่วงการไหลปกติ 15 มม.0.6-6m3/ ชม. ช่วงการไหลกว้าง0.4-8m3/ชม | ||||||||||||
20 | ช่วงการไหลปกติ 20 มม.0.8-8m3/ ชม. ช่วงการไหลกว้าง0.4-8m3/ชม | ||||||||||||
25 | ช่วงการไหลปกติ 25 มม.1-10m3/ ชม. ช่วงการไหลกว้าง0.5-10m3/ชม | ||||||||||||
32 | ช่วงการไหลปกติ 32 มม.1.5-15m3/ ชม. ช่วงการไหลกว้าง0.8-15m3/ชม | ||||||||||||
40 | ช่วงการไหลปกติ 40 มม.2-20m3/ ชม. ช่วงการไหลกว้าง 1-20m3/ชม | ||||||||||||
50 | ช่วงการไหลปกติ 50 มม.4-40 ม.3/ชม. ช่วงการไหลกว้าง2-40m3/ชม | ||||||||||||
65 | ช่วงการไหลปกติ 65 มม.7-70m3/ ชม. ช่วงการไหลกว้าง 4-70m3/ชม | ||||||||||||
80 | ช่วงการไหลปกติ 80 มม.10-100m3/ ชม. ช่วงการไหลกว้าง 5-100m3/ชม | ||||||||||||
100 | ช่วงการไหลปกติ 100 มม.20-200m3/ชม. ช่วงการไหลกว้าง10-200m3/ชม | ||||||||||||
125 | ช่วงการไหลปกติ 125 มม.25-250m3/ชม. ช่วงการไหลกว้าง13-250m3/ชม | ||||||||||||
150 | ช่วงการไหลปกติ 150 มม.30-300m3/ชม. ช่วงการไหลกว้าง15-300m3/ชม | ||||||||||||
200 | ช่วงการไหลปกติ 200 มม.80-800m3/ ชม. ช่วงการไหลกว้าง40-800m3/ชม | ||||||||||||
พิมพ์
|
นู๋ | ชนิดพื้นฐาน, +12V กำลังจ่าย, เอาต์พุตพัลส์, ระดับสูงl≥l8V ระดับต่ำ≤0.8V | |||||||||||
อา | 4—20mA เอาต์พุตปัจจุบันสองสาย, ประเภทการส่งสัญญาณระยะไกล | ||||||||||||
บี | กำลังไฟของแบตเตอรี่, ประเภทการแสดงฉาก | ||||||||||||
ค | การแสดงฉาก/4—20m เอาต์พุตกระแสไฟสองสาย | ||||||||||||
C1 | การแสดงฉาก/โปรโตคอลการสื่อสาร RS485 | ||||||||||||
C2 | การแสดงฉาก / โปรโตคอลการสื่อสาร HART | ||||||||||||
ระดับความแม่นยำ | 05 | ระดับความแม่นยำ 0.5 | |||||||||||
10 | ระดับความแม่นยำ 1.0 | ||||||||||||
ช่วงการวัด เครื่องหมาย |
W | กังหันช่วงการไหลกว้าง | |||||||||||
ส | กังหันช่วงการวัดมาตรฐาน | ||||||||||||
วัสดุ | ส | เหล็กกล้าไร้สนิม 304 | |||||||||||
หลี่ | 316(L) เหล็กกล้าไร้สนิม | ||||||||||||
ป้องกันการระเบิด | นู๋ | ไม่มีรอย ไม่ระเบิด | |||||||||||
อี | ป้องกันการระเบิด (ExdIIBT6) | ||||||||||||
ระดับความดัน | นู๋ | ปกติ (อ้างอิงภาพก่อน) | |||||||||||
สูง(x) | ความดันสูง (อ้างอิงภาพก่อน) |
หมายเหตุ: DN15—DN40 จำเป็นต้องมีการต่อเกลียวเป็นประจำ แต่สามารถทำเป็นข้อต่อหน้าแปลนได้โดยการเพิ่ม “FL” เข้ากับเส้นผ่านศูนย์กลางเล็กน้อยที่ส่วนปลาย
NYLDกังหัน เครื่องวัดการไหลขนาดการติดตั้ง
เส้นผ่านศูนย์กลางที่กำหนด (มม.) | ล. (มม.) | จี | D (มม.) | ง (มม.) | หมายเลขหลุม |
4 | 295 | G1/2 | |||
6 | 330 | G1/2 | |||
10 | 450 | G1/2 | |||
15 | 75 | G1 | φ65 | φ14 | 4 |
20 | 80 | G1 | φ75 | φ14 | 4 |
25 | 100 | G5/4 | φ85 | φ14 | 4 |
32 | 140 | G2 | φ100 | φ14 | 4 |
40 | 140 | G2 | φ110 | φ18 | 4 |
50 | 150 | φ125 | φ18 | 4 | |
65 | 170 | φ145 | φ18 | 4 | |
80 | 200 | φ160 | φ18 | 8 | |
100 | 220 | φ180 | φ18 | 8 | |
125 | 250 | φ210 | φ25 | 8 | |
150 | 300 | φ250 | φ25 | 8 | |
200 | 360 | φ295 | φ25 | 12 |
NYLDกังหัน เครื่องวัดการไหลข้อควรระวังในการติดตั้ง
(1) สถานที่ติดตั้ง:
ควรติดตั้งเซ็นเซอร์ในบริเวณที่สะดวกในการบำรุงรักษา ไม่มีการสั่นสะเทือนของท่อ ไม่มีการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง และการแผ่รังสีความร้อนระบบการติดตั้งท่อทั่วไปของเครื่องวัดการไหลของกังหันมีดังต่อไปนี้คุณสามารถเลือกแต่ละส่วนของการกำหนดค่าได้จากวัตถุที่วัด ซึ่งไม่จำเป็นต้องทั้งหมดเครื่องวัดอัตราการไหลของกังหันมีความอ่อนไหวต่อความคลาดเคลื่อนของความเร็วและการไหลแบบหมุน ดังนั้นการป้อนเซ็นเซอร์ควรเป็นการไหลของท่อที่พัฒนาเพียงพอและตรงกับท่อตรงหรือวงจรเรียงกระแสที่จำเป็นถ้าองค์ประกอบด้านต้นน้ำของการต้านทานการไหลเป็นตัวแปร ความยาวท่อที่ต้นน้ำโดยทั่วไปไม่น้อยกว่า 20D และความยาวท่อปลายน้ำไม่น้อยกว่า 5Dหากพื้นที่การติดตั้งไม่เป็นไปตามความต้องการเหล่านี้ อาจติดตั้งเครื่องปรับกระแสไหลระหว่างส่วนประกอบของความต้านทานการไหลและเซ็นเซอร์ควรติดตั้งเซ็นเซอร์ภายนอกเพื่อหลีกเลี่ยงแสงแดดและฝนโดยตรง
ประเภทส่วนประกอบต้นน้ำ | โค้งงอเดี่ยว 90° | งอมุม 90° สองเท่าที่ระดับเดียวกัน | งอมุม 90° สองเท่าที่ระดับต่างกัน | ท่อลดศูนย์กลาง | เปิดทั้งวาล์ว | เปิดครึ่งวาล์ว | ความยาวด้านปลายน้ำ |
L/DN | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
(2) ข้อกำหนดในการติดตั้งสำหรับการเชื่อมต่อกับท่อ:
เซ็นเซอร์ที่ติดตั้งในแนวนอนต้องการความเอียงของท่อไม่ควรมองเห็นได้ (โดยทั่วไปจะอยู่ภายใน 5 °) และเซ็นเซอร์ที่ติดตั้งในแนวตั้งควรเป็นแบบเดียวกัน ไซต์ที่จำเป็นในการทำงานอย่างต่อเนื่องควรติดตั้งท่อบายพาสและวาล์วตัดที่เชื่อถือได้ .ต้องมั่นใจว่าท่อบายพาสไม่มีการรั่วไหลเมื่อทำการวัด
ตำแหน่งของเซ็นเซอร์ในท่อใหม่จะถูกแทนที่ด้วยท่อสั้นก่อนหลังจากล้างไปป์ไลน์ภายในแล้ว สามารถเปลี่ยนท่อสั้นกลับเป็นเซ็นเซอร์อย่างเป็นทางการได้สำหรับขั้นตอนนี้มักจะถูกละเลย เซ็นเซอร์มักจะได้รับความเสียหายระหว่างการล้างไปป์ไลน์
หากของเหลวที่วัดได้มีสิ่งเจือปน ควรติดตั้งตัวกรองก่อนเซ็นเซอร์ด้านต้นน้ำหากต้องการให้ของเหลวไหลอย่างต่อเนื่อง ควรติดตั้งตัวกรองสองชุดเพื่อล้างสิ่งเจือปน หรือเลือกตัวกรองชนิดการล้างอัตโนมัติถ้าอากาศผสมในของเหลว ควรติดตั้งเครื่องกำจัดที่ต้นน้ำต้องนำปากของตัวกรองหรือเครื่องกำจัดไปยังไซต์ที่ปลอดภัย
หากตำแหน่งของเซ็นเซอร์อยู่ที่จุดล่างของท่อ วาล์วระบายน้ำควรได้รับการแก้ไขหลังจากเซ็นเซอร์ปล่อยสิ่งเจือปนอย่างสม่ำเสมอเพื่อป้องกันไม่ให้เกิดการสะสมของที่อยู่อาศัยหากของเหลวที่วัดได้นั้นเติมอากาศได้ง่าย แรงดันทางออกของเซ็นเซอร์ควรมากกว่า Pmin เพื่อป้องกันไม่ให้ช่องอากาศที่อาจสร้างความเสียหายต่อความแม่นยำและเวลาทำงาน
Pmin=2⊿P+1.25Pv ปะ
Pmin: ความดันต่ำสุด Pa;
⊿P: การสูญเสียแรงดันในขณะที่อัตราการไหลของเซ็นเซอร์เป็น Pa ที่ใหญ่ที่สุด
Pv : ความดันไออิ่มตัวเมื่ออุณหภูมิการใช้งานถึงจุดสูงสุด Pa
วาล์วควบคุมการไหลควรได้รับการแก้ไขที่ปลายน้ำของเซ็นเซอร์ และควรเปิดวาล์วตัดที่ด้านต้นน้ำทั้งหมด
วาล์วอาจไม่ทำให้เกิดการสั่นสะเทือนและการรั่วไหลออกสู่ภายนอกถึงช่วงการไหลที่อาจทำให้การไหลย้อนกลับควรป้องกันไม่ให้
การไหลกลับของของไหลพร้อมการยึดเช็ควาล์วทั้งเซ็นเซอร์และไปป์ไลน์ควรมีศูนย์กลางเครื่องซักผ้าที่ปิดสนิท
NYLDกังหัน เครื่องวัดการไหลวิธีการเชื่อมต่อ
เซ็นเซอร์วัดการไหลของกังหัน/เครื่องส่งสัญญาณ:(รุ่น NYLD-N, รุ่น NYLD-A )
1. ประเภทพื้นฐาน:
วิธีเชื่อมต่อเครื่องวัดอัตราการไหลของกังหันชนิด NYLD-N
วิธีเชื่อมต่อเครื่องส่งสัญญาณกังหันชนิด NYLD-A
2. ประเภทป้องกันการระเบิด:
วิธีการเชื่อมต่อเซ็นเซอร์วัดการไหลของกังหัน NYLD-N:
วิธีการเชื่อมต่อเครื่องส่งสัญญาณการไหลของกังหันชนิด NYLD-A:
เครื่องวัดอัตราการไหลกังหันรวมอัจฉริยะ (รุ่น NYLD-C)
NYLDกังหัน เครื่องวัดการไหลแอปพลิเคชัน
เครื่องวัดการไหลของกังหันชนิดพื้นฐาน NYLD-N:
เซ็นเซอร์นี้ได้รับการสอบเทียบและปรับแต่งก่อนการขาย ไม่จำเป็นต้องตรวจสอบ
เซ็นเซอร์จะรวมตัวกับจอแสดงผล: อันดับแรก ให้ตรวจสอบคุณลักษณะเอาต์พุต (ช่วงความถี่ของพัลส์ ระดับ ความกว้าง ฯลฯ) ซึ่งควรตรงกับคุณลักษณะรายการของ displayerพารามิเตอร์ displayer ต้องตั้งค่าในแง่ของปัจจัยเซ็นเซอร์กำลังไฟฟ้า ลวด และความต้านทานของเซ็นเซอร์จะต้องตรงกันเช่นกัน.. นอกจากนี้ จะต้องพิจารณาแอมพลิฟายเออร์บุพบทของเซ็นเซอร์เพื่อป้องกันไม่ให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า เช่น เพื่อดำเนินการกันฝน
เครื่องส่งสัญญาณการไหลของกังหัน NYLD-A:
เครื่องส่งสัญญาณนี้ควรตั้งค่าจุดศูนย์การส่งออกของอัตราการไหลและค่าเต็มช่วงได้ดีตามความต้องการของลูกค้าเมื่อซื้อ
เมื่อโฟลว์มิเตอร์ทำงานและควรปรับจุดศูนย์ของอัตราการไหลออกที่ไซต์ วิธีการดำเนินการจะดำเนินการดังนี้:
ปิดวาล์วของท่อมิเตอร์วัดการไหล ยืนยันว่าไม่มีอัตราการไหลในท่อเครื่องวัดกระแสไฟที่เชื่อมต่อแบบอนุกรมสามารถตรวจสอบกระแสไฟขาออกของมิเตอร์วัดกระแสได้ปรับโพเทนชิออมิเตอร์ W502 บนแผงวงจรเล็กน้อยเพื่อให้กระแสไฟขาออกกลับมาที่ 4m A
หมายเหตุ: ค่าช่วงเต็มของมิเตอร์วัดการไหลไม่สามารถปรับได้บนไซต์หลังจากทำงานหากจำเป็น โปรดส่งคืนโรงงานเพื่อให้การติดตั้งมาตรฐานเป็นไปตามความต้องการของคุณ
NYLDกังหัน เครื่องวัดการไหลข้อควรระวังในการใช้
(1) ลำดับสวิตช์ที่เริ่มทำงาน
※เซ็นเซอร์ที่ไม่มีท่อสาขาควรเปิดวาล์วต้นน้ำครึ่งหนึ่งจากนั้นเปิดวาล์วปลายน้ำเล็กน้อยเมื่อวิ่งผ่านอัตราเล็กน้อย (ประมาณสิบนาที) ให้เปิดวาล์วต้นน้ำทั้งหมดและวาล์วปลายน้ำไปที่อัตราการไหลปกติ
※ก่อนอื่นเซ็นเซอร์ที่มีกิ่งควรเปิดวาล์วท่อสาขา วาล์วต้นทางครึ่ง วาล์วปลายน้ำ ปิดวาล์วสาขาให้อัตราการไหลน้อย และทำงานชั่วขณะหนึ่งจากนั้นเปิดวาล์วต้นน้ำทั้งหมด ปิดวาล์วสาขาทั้งหมด (ให้แน่ใจว่าไม่มีการรั่วไหล) ในที่สุดก็ปรับวาล์วปลายน้ำให้เป็นอัตราการไหลที่ต้องการ
(2)ของเหลวอุณหภูมิต่ำและสูงเริ่มทำงาน
เมื่อของเหลวอุณหภูมิต่ำไหลผ่านท่อ ขั้นแรกให้ขับน้ำออก จากนั้นให้ไหลผ่านท่อขั้นต่ำ 15 นาที และค่อยๆ เพิ่มขึ้นเป็นการไหลปกติเมื่อหยุดไหล ก็ควรค่อยๆ ลดระดับเข้าใกล้อุณหภูมิท่อและอุณหภูมิแวดล้อม
การไหลของของเหลวที่มีอุณหภูมิสูงจะคล้ายกับของเหลวที่มีอุณหภูมิต่ำนี้
(3)หมายเหตุอื่นๆ:
1) การเปิดและปิดวาล์วควรช้าหากใช้สวิตช์ควบคุมอัตโนมัติ วิธีที่ดีที่สุดคือใช้วิธี "เปิดสองทาง สองปิด" เพื่อป้องกันไม่ให้ของเหลวสัมผัสกับล้อใบพัดเพื่อสร้างความเสียหาย
2) ตรวจสอบความดันปลายน้ำของเซ็นเซอร์เพื่อใช้มาตรการเพื่อป้องกันการเกิดโพรงอากาศ
3) สำหรับปัจจัยเซ็นเซอร์ที่อาจเปลี่ยนแปลงได้ ควรสอบเทียบให้ห่างจากท่ออย่างสม่ำเสมอหากการไหลไม่อยู่ในช่วงที่อนุญาต ควรเปลี่ยนเซ็นเซอร์
4) การทำความสะอาดท่อต้องได้รับการยืนยันตามมาตรฐานของทิศทางการไหล ค่า ความดัน และอุณหภูมิที่ใช้ ฯลฯ มิฉะนั้นจะทำให้ความแม่นยำลดลง แม้กระทั่งความเสียหาย
5) เสริมสร้างการตรวจสอบเซ็นเซอร์เพื่อรับประกันการทำงานปกติเป็นเวลานานในการพบสิ่งผิดปกติ ควรใช้มาตรการตัวอย่างเช่น การได้ยินเสียงผิดปกติขณะตรวจสอบการหมุนวงล้อของใบพัด
NYLDกังหัน เครื่องวัดการไหลปัญหาและแนวทางแก้ไข
ปัญหา | เหตุผลที่เป็นไปได้ | สารละลาย |
ไม่มีการแสดงหรือไม่มีการเติมทั้งหมดเมื่อของเหลวไหลตามปกติ |
ตรวจสอบ: 1) วงจรเปิดหน้าสัมผัสหลวม (สายไฟลวด wirefusecoilPCB) 2)ล้อใบพัดไม่มีการหมุน |
1) หาจุดที่มีปัญหาด้วยมิเตอร์ไฟฟ้าหรือเปลี่ยนแผงวงจรนี้เป็นอะไหล่ 2) ทำความสะอาดหรือเปลี่ยนล้อใบพัด และรับประกันว่าไม่มีการถูกับชิ้นส่วนข้างเคียง |
กระแสแสดงค่อยๆลดลง |
1) บล็อกตัวกรองขึ้น 2) วาล์วในท่อหลวมถึงแกน 3) ล้อใบพัดมีสิ่งเจือปน |
1) ทำความสะอาดตัวกรอง 2) ซ่อมแซมหรือเปลี่ยนวาล์ว 3) ทำความสะอาดเซ็นเซอร์แล้วต้องสอบเทียบอีกครั้ง |
หน้าจอยังคงแสดงการไหลเมื่อของเหลวไม่มีการไหล |
1) สายเคเบิลไม่มีสายดินที่ดีที่มีการรบกวนภายนอก 2) ท่อที่มีการสั่นสะเทือนทำให้เกิดสัญญาณผิดพลาด 3) วาล์วตัดมีการรั่วไหลพร้อมการไหลรั่ว 4) วงจรภายในหรือส่วนประกอบของจอแสดงผลเสียหายจนก่อให้เกิดการรบกวน |
1) ซ่อมหรือเปลี่ยนสายดินให้เรียบร้อย 2) เสริมกำลังท่อหรือติดตั้ง blacket เพื่อป้องกันการสั่นสะเทือน; 3) บำรุงรักษาหรือเปลี่ยนวาล์ว 4) ค่อยๆตรวจสอบและล้างแหล่งสัญญาณรบกวน |
ค่าที่แสดงมีความแตกต่างอย่างเห็นได้ชัดกับการประมาณค่าประสบการณ์หนึ่ง |
1) อุโมงค์ภายในของเซ็นเซอร์ผิด 2) การตกแต่งภายในของเซ็นเซอร์ปรากฏเป็นโพรง 3) การไหลภายในท่อทำให้เกิดปัญหา 4) ภายใน displayer ผิด 5) ผลกระทบของวัสดุแม่เหล็กถาวรจะอ่อนลงและอ่อนลง 6) การไหลที่แท้จริงไม่อยู่ในช่วงปกติ |
1)-4) ต้องหาสาเหตุก่อนจึงจะใช้วิธีการที่ถูกต้อง 5)เปลี่ยนวัสดุแม่เหล็ก 6)เลือกเซ็นเซอร์ที่เหมาะสม |
NYLDกังหัน เครื่องวัดการไหลการขนส่งและการจัดเก็บ
ควรใส่เซ็นเซอร์ในกล่องไม้เนื้อแข็ง (เส้นผ่านศูนย์กลางขนาดเล็กสามารถใส่ในกล่อง) และไม่สามารถโยกเยกไปมาในกล่องได้ในการขนย้าย จะต้องวางลงอย่างระมัดระวัง และปฏิเสธที่จะบรรทุกหรือขนถ่ายอย่างดื้อรั้น
ควรยืนยันสถานที่จองตามเงื่อนไขดังต่อไปนี้
1.หลีกเลี่ยงฝนและความชื้น
2. หลีกเลี่ยงการสั่นสะเทือนทางกลและการนัดหยุดงาน
3.ช่วงอุณหภูมิ:-20℃--+55℃;
4.ความชื้นสัมพัทธ์: ไม่เกิน 80%;
5.สภาพแวดล้อมไม่รวมถึงก๊าซที่มีฤทธิ์กัดกร่อน
ข้อควรระวังในการแกะกล่อง
เมื่อเปิดกล่อง ไฟล์และอุปกรณ์เสริมควรจะสมบูรณ์ไฟล์ในกล่องประกอบด้วยคู่มือผู้ใช้ ใบรับรองการทดสอบ และรายการบรรจุภัณฑ์ควรสังเกตเซ็นเซอร์ว่าจะเกิดความเสียหายระหว่างการขนส่งหรือไม่เพื่อให้จัดการกับมันได้ดีผู้ใช้ต้องปกป้องใบรับรองจากการสูญหาย มิฉะนั้นจะไม่สามารถตั้งค่าปัจจัยเครื่องมือได้
ความรู้ที่จำเป็นเกี่ยวกับการสั่งซื้อ
ผู้ใช้ควรสังเกตว่าเมื่อสั่งซื้อเครื่องวัดการไหลของกังหัน ควรเลือกข้อมูลจำเพาะของรุ่นที่เหมาะสมตามเส้นผ่านศูนย์กลางระบุของของไหล แรงดันใช้งาน อุณหภูมิในการทำงาน ช่วงการไหล หมวดหมู่ของเหลว และสภาพแวดล้อมโดยรอบควรเลือกเซ็นเซอร์ประเภทป้องกันการระเบิดเมื่อมีความต้องการป้องกันการระเบิดและสังเกตประเภทที่ป้องกันการระเบิดอย่างเคร่งครัด
เมื่อเครื่องมือแสดงผลตรงกับบริษัทของเรา โปรดอ้างอิงคำแนะนำที่เกี่ยวข้องเพื่อเลือกรุ่นที่เหมาะสมของคุณ หรือใช้การออกแบบวิศวกรเทคโนโลยีของเราเพื่อเลือกในแง่ของการเสนอข้อมูลของคุณสายเคเบิลที่ใช้ในการส่งสัญญาณที่คุณต้องการควรระบุความยาวและข้อกำหนด
การรวมอัจฉริยะของเครื่องวัดการไหลของกังหัน (NYLD-B/C NYLD-B/C)
คุณสมบัติ | ชื่อสถานี | การเชื่อมต่อ |
สองสาย 4-20MA | วี+ | แอโนด 4-20MA สองสาย |
วี- | อิเล็กโทรดลบ 4-20MA สองสาย | |
เอาต์พุตพัลส์ | วี+ | พลังบวก 12/24V |
วี- | 12/24V พลังงานลบ | |
เอาต์พุตพัลส์ | เอาต์พุตพัลส์ | |
485 เอาต์พุต | อา | 485 จบ |
บี | 485 บี จบ | |
เอาต์พุต 1-5V | วี+ | พลังงาน 24V เป็นบวก |
วี- | 24V พลังงานลบ | |
อา | เอาต์พุต 1-5V + | |
บี | เอาต์พุต 1-5V - | |
ขั้วต่อแบบใช้แบตเตอรี่ | T+ | 3.6V แบตเตอรี่ บวก |
ที- | 3.6V แบตเตอรี่ลบ |
สภาพการทำงาน กด ">" เข้าสู่อินเทอร์เฟซการป้อนรหัสผ่าน กด "<" พันธบัตร ประมาณ 1.2 วินาที เริ่มพิมพ์รหัสผ่าน
ตั้งรหัสผ่านสำหรับปี 2010 (การทำงานของวิศวกร) รูปที่ 2
คำอธิบายที่สำคัญ:
กดปุ่ม "<" (กดปุ่ม "<" ประมาณ 1.2 วินาที หมายถึงการยืนยัน)
กดปุ่ม "+" (กดปุ่ม "<" ประมาณ 1.2 วินาที หมายถึงออก)
กดปุ่ม “+” ในสถานะอินพุต วนเพื่อเปลี่ยนค่าที่เคอร์เซอร์
กดปุ่ม "<" ย้ายอินพุตตำแหน่งเคอร์เซอร์ปัจจุบัน
กดสถานะอินพุต“ <”, รหัสผ่านทางขวาเพื่อเข้าสู่เมนู , กลับสู่สถานะเริ่มต้นที่ไม่ถูกต้อง
คู่มือการใช้งานแผงหน้าปัด
หมายเลขเมนูย่อย | การแสดงเมนู | ความหมาย | เลือกรายการหรือช่วงค่า |
1 | การเลือกหน่วยการไหล | การเลือกหน่วยการไหล (ค่าเริ่มต้น 0) |
0:m³/h 1:m³/h 2:L/h 3:L/m 4:+/ชม. 5:+/ชม. 6:กก./ชม. 7:กก./ม. |
2 | การเลือกอัลกอริทึม | การเลือกอัลกอริทึม (ค่าเริ่มต้น 0) | 00:Conventional volume flow,01:Conventional mass flow,02:Conventional gas volume flow,03:Conventional gas mass flow |
3 | ค่าสัมประสิทธิ์การไหล | ค่าสัมประสิทธิ์การไหล (ค่าเริ่มต้น 3600) | ตั้งค่าตัวประกอบมิเตอร์,UnitsP/m³ |
4 | กระแสเอาต์พุตเต็มสเกล | กระแสเอาต์พุตเต็มสเกล (ค่าเริ่มต้น 1,000) | เมื่ออุปกรณ์เอาท์พุตสัญญาณอนาล็อก 4-20MA ต้องตั้งค่าเป็น 0 หน่วยและหน่วยการไหลสม่ำเสมอ |
5 | การตั้งค่าความหนาแน่น | การตั้งค่าความหนาแน่น (ค่าเริ่มต้น 1.0) | เมื่ออัลกอริธึมเลือกการไหลของมวล (01. 03) ต้องตั้งค่านี้ หน่วย:KG/m³ |
6 | การตั้งค่าอุณหภูมิ | การตั้งค่าอุณหภูมิ (ค่าเริ่มต้น 0.0) | ตั้งค่าอุณหภูมิ เลือก 02. 03 อัลกอริธึม ต้องตั้งค่านี้ หน่วย:℃ |
7 | การตั้งค่าความดันสัมบูรณ์ | การตั้งค่าความดันสัมบูรณ์ของแก๊ส | --- |
8 | ลดการจราจรลง | ตั้งค่าการลบเปอร์เซ็นต์การป้อนข้อมูลพัลส์ | เมื่อค่า% ของการลบทราฟฟิกแบบเต็มสเกล 0-100 ควรใช้โหมดปัจจุบันและช่วงประเภทพัลส์นี้อย่างถูกต้อง |
9 | 485 ที่อยู่ | ตั้งค่าการสื่อสารแบบอนุกรม RS485 | ขอบเขต:0-255 |
10 | เวลาหน่วง | การตั้งค่าเวลาหน่วงการแสดงผลการแสดงผล (ค่าเริ่มต้น 4S) | ตั้งค่าเอาต์พุตปัจจุบันและแสดงเวลาหน่วงเพื่อหลีกเลี่ยงกระแสเอาต์พุตที่มีความผันผวนของการไหลและแสดงช่วง: 2-32 |
11 | ล้างการไหลทั้งหมด | ล้างการไหลทั้งหมด | ล้างการไหลทั้งหมด เลือก "ใช่" กด "E" |
ผู้ติดต่อ: Gao
โทร: 18792851016
