รายละเอียดสินค้า:
|
ช่วงความดัน:: | -0.1~100MPa | สัญญาณเอาท์พุต: | 4-20mA, RS485 |
---|---|---|---|
แรงดันเกิน: | 200%FS | ความเป็นลิเนียร์: | 0.03% |
แหล่งจ่ายไฟ: | 9-36VDC | ความมั่นคงในระยะยาว: | ±0.2%FS/ปี |
กำลังโหลดเต็ม: | 2W | กำลังโหลด: | ≤500Ω |
แสงสูง: | เครื่องส่งสัญญาณเซ็นเซอร์ความดันท่อ RS485,เครื่องส่งสัญญาณเซ็นเซอร์ความดัน 100MPa,เครื่องส่งสัญญาณความดัน RS485 100MPa |

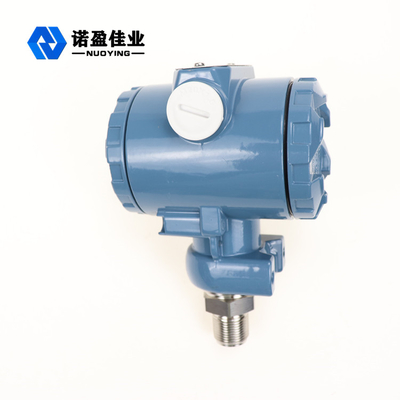

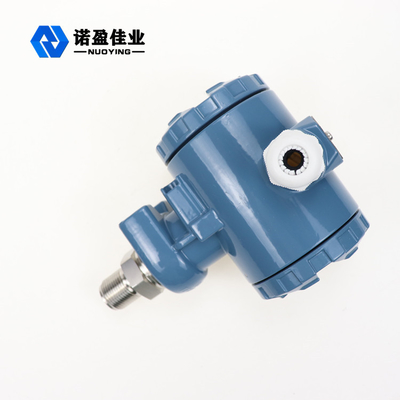

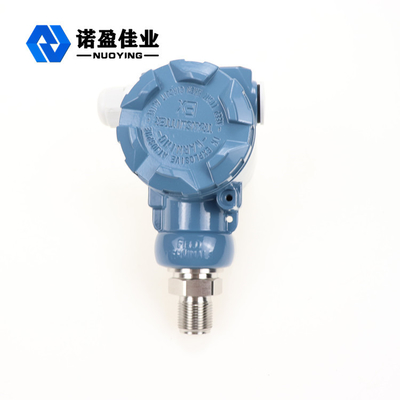

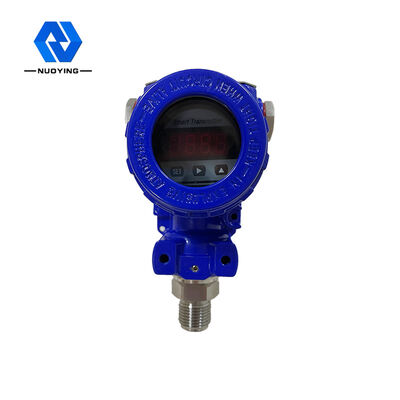

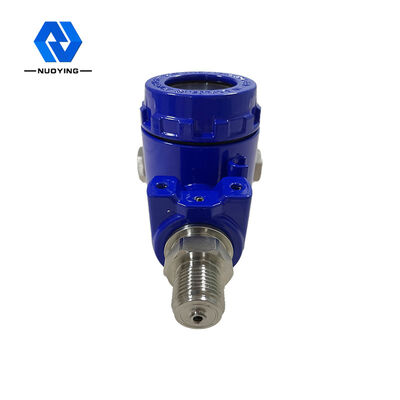

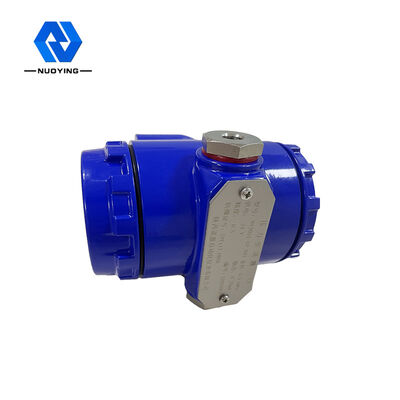

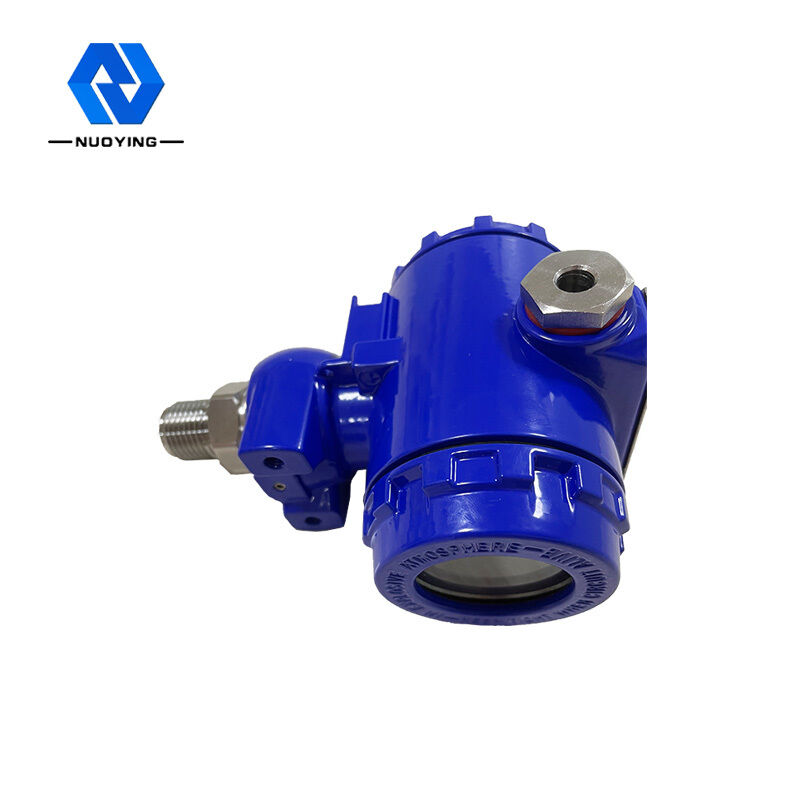

เครื่องส่งสัญญาณความดันป้องกันการระเบิดของท่อน้ำ
เครื่องส่งสัญญาณความดันป้องกันการระเบิดของท่อน้ำ คำอธิบาย:
เครื่องส่งสัญญาณความดันแบบป้องกันการระเบิดของท่อส่งน้ำ ซีรีส์เครื่องส่งสัญญาณแรงดันอัจฉริยะที่มีเซนเซอร์ Piezoresistive Silicon ขั้นสูง เป็นผู้ใหญ่ และเชื่อถือได้ ได้รับการออกแบบอย่างพิถีพิถันโดยการรวมเทคโนโลยีไมโครโปรเซสเซอร์ขั้นสูงและเทคนิคการวัดความจุแบบดิจิทัลจอ LCD สามารถแสดงพารามิเตอร์ทางกายภาพได้หลายอย่าง เช่น ความดัน อุณหภูมิ กระแสสามารถปรับค่าให้เป็นศูนย์ การตั้งค่าช่วง และคุณสมบัติอื่นๆ ได้ด้วยการกดปุ่ม และการทดสอบในสถานที่ทำได้ง่าย
เครื่องส่งสัญญาณแรงดันป้องกันการระเบิดของท่อส่งน้ำรองรับโปรโตคอล HART, FF H1, Profibus PA, Profibus DP และสามารถวัดความดัน ความแตกต่างของความดัน ระดับของเหลว การไหล และพารามิเตอร์ทางอุตสาหกรรมอื่นๆสามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม เคมีภัณฑ์ ไฟฟ้า และโลหะวิทยา ฯลฯ
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณความดันป้องกันการระเบิดของท่อน้ำ:
พารามิเตอร์พื้นฐาน | |
วัดวัตถุ | ของเหลว ก๊าซ กระแส |
พลัง | 9~32V dc (FF , PA) 9~17.5VDC (FF,PA; ป้องกันการระเบิด) 11.9~42VDC (HART) |
11.9~30VDC (HART; ป้องกันการระเบิด) | |
เอาท์พุต | แอนะล็อก:2 สาย 4~20mA |
ดิจิตอล:สัญญาณ HART,FF และ PA | |
โหลดทน | 0 ~ 1500ohm (ทั่วไป) |
250~550ohm (ใช้ HART) | |
ฉนวนกันความร้อน | แรงดันไฟฟ้าระหว่างขั้วและตัวเครื่อง:500Vrms (707VDC) |
แสดง | ตัวเลือกตัวเลขดิจิตอล 6 บิตหรือ 5 บิตตัวอักษร LCD display |
อุณหภูมิ | อุณหภูมิในการทำงาน: -40 ~ 85 ℃ (ไม่มีจอแสดงผล) |
-30 ~ 70 ℃ (พร้อมจอแสดงผล) | |
-30 ~ 60 ℃ (IC ป้องกันการระเบิด) | |
อุณหภูมิการจัดเก็บ: -40 ~ 100 ℃ (ไม่มีจอแสดงผล) | |
-40 ~ 85 ℃ (พร้อมจอแสดงผล) | |
มาตราส่วนความชื้น | 5%~100%RH |
เวลาเริ่มต้น | ≤ 5 วินาที |
เวลารีเฟรช | 0.2 วินาที |
การถ่ายโอนข้อมูลการปรับ | ค่าคงที่ของเวลา 0~15 วินาที |
ข้อมูลจำเพาะด้านประสิทธิภาพ | |
ความแม่นยำ | ±0.075% ของช่วงที่เลือกหากช่วงที่เลือก <1/10 สูงสุดของช่วง ความแม่นยำคือ ±[0.025+0.005× (ช่วงสูงสุด/การเลือก |
ช่วง)]% ของช่วงที่เลือก | |
ผลกระทบอุณหภูมิ | ผลกระทบของทุกการเปลี่ยนแปลง 28 ℃ (50 ℉) |
เลือกช่วง ≥0.1 ช่วงสูงสุด:±[0.019% ของช่วงสูงสุด +0.125% ของช่วงที่เลือก] ; | |
เลือกช่วง <0.1 ช่วงสูงสุด:±[0.025% ของช่วงสูงสุด+0.125% | |
ของช่วงที่เลือก] | |
ความมั่นคงเป็นเวลานาน | ใน 12 เดือน ±0.1% ของช่วงสูงสุด |
ผลกระทบแรงดันคงที่ | ±0.25%/13.8MPa ของช่วงสูงสุด |
ตำแหน่งที่ติดตั้งเอฟเฟกต์ | การเคลื่อนไหวของจุดศูนย์สูงสุดคือ 0.24kPa |
เอฟเฟกต์พลัง | < 0.005% / V ของช่วงที่ปรับเทียบ |
ป้องกันการระเบิด | ความปลอดภัยที่แท้จริง Ex ia II C T4 |
ระดับการพิสูจน์ | IP65 |
ผลการสั่นสะเทือน | IEC 60068-2-6 การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2: การทดสอบ - การทดสอบ Fc: การสั่นสะเทือน (ไซน์) |
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า | IEC 61000-4-2 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) - ส่วนที่ 4-2: เทคนิคการทดสอบและการวัด - ภูมิคุ้มกันการปล่อยไฟฟ้าสถิต |
ทดสอบ | |
IEC 61000-4-3 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) - ส่วนที่ 4-3 : เทคนิคการทดสอบและการวัด - การแผ่รังสีความถี่วิทยุ | |
การทดสอบภูมิคุ้มกันของสนามแม่เหล็กไฟฟ้า | |
IEC 61000-4-4 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) - ส่วนที่ 4-4: เทคนิคการทดสอบและการวัด - ไฟฟ้าชั่วขณะ/ระเบิดอย่างรวดเร็ว | |
การทดสอบภูมิคุ้มกัน | |
IEC 61000-4-6 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) - ส่วนที่ 4-6: เทคนิคการทดสอบและการวัด - ภูมิคุ้มกันต่อการดำเนินการ | |
การรบกวนที่เกิดจากสนามความถี่วิทยุ | |
IEC 61000-4-8 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) - ส่วนที่ 4-8: เทคนิคการทดสอบและการวัด - สนามแม่เหล็กความถี่กำลัง | |
การทดสอบภูมิคุ้มกัน |
คุณสมบัติเครื่องส่งสัญญาณความดันป้องกันการระเบิดของท่อน้ำ:
