รายละเอียดสินค้า:
|
| ช่วงความดัน: | -700kpa~700kpa | สัญญาณเอาท์พุต: | 4-20mA/ฮาร์ต/RS485/0-5V |
|---|---|---|---|
| แหล่งจ่ายไฟ: | 9-36VDC | ประเภทการต่อเกลียว: | 1/2 หรือ 1/4npt |
| ความแม่นยำ: | ±0.25%(ทั่วไป) ±0.5%(สูงสุด) | อุณหภูมิปานกลาง: | -40 ~ 85 ℃ |
| วัสดุ: | 316SS | การรับประกัน: | หนึ่งปี |
| แสงสูง: | เครื่องส่งสัญญาณเซ็นเซอร์ความดัน 5v,เครื่องส่งสัญญาณความดัน HART 700kpa,เครื่องส่งสัญญาณ Smart DP 700kpa |
||

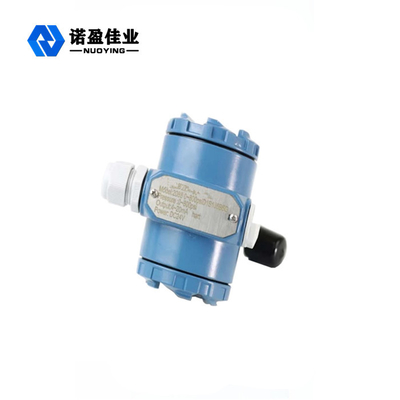

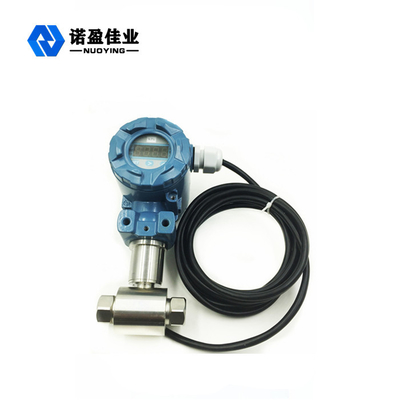

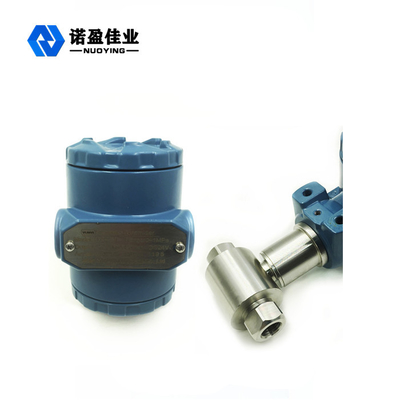

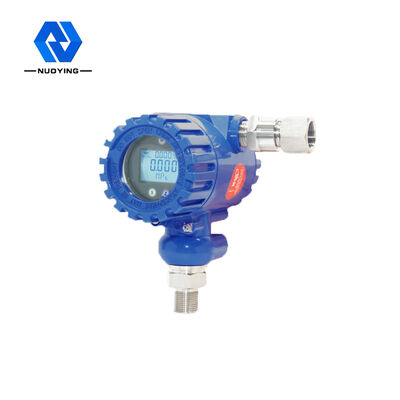

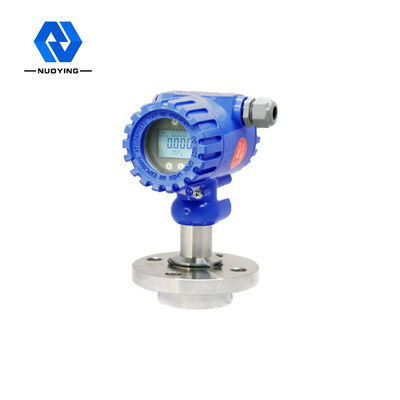

0-5v เครื่องส่งสัญญาณความแตกต่างของความดันอัจฉริยะสำหรับเครื่องแปลงสัญญาณแรงดัน
เครื่องส่งสัญญาณความแตกต่างของความดันอัจฉริยะ 0-5v สำหรับเครื่องแปลงสัญญาณความดัน
เครื่องส่งสัญญาณความแตกต่างของแรงดันอัจฉริยะ 0-5v สำหรับทรานสดิวเซอร์แรงดันเป็นเครื่องมือวัดสมดุลในตัวเองทั่วไป ซึ่งใช้หลักการทำงานของคำติชมเชิงลบเพื่อเอาชนะส่วนประกอบของวัสดุ การประมวลผล และปัจจัยที่ไม่เอื้ออำนวยอื่นๆ
ตามชื่อที่บ่งบอกถึงเครื่องส่งสัญญาณความแตกต่างของความดัน ผลลัพธ์ที่ได้คือความแตกต่างของแรงดัน นั่นคือ P = ρg hอย่างไรก็ตาม เนื่องจากถังมักจะเป็นรูปทรงกระบอก พื้นที่ S ของวงกลมหน้าตัดจึงคงที่จากนั้นแรงโน้มถ่วง G = P · S = ρg h · S, S เป็นค่าคงที่ และ G เป็นสัดส่วนกับ P นั่นคือ ตราบใดที่ตรวจพบค่า P อย่างแม่นยำ ก็จะเป็นสัดส่วนกับความสูง Δhเมื่ออุณหภูมิเปลี่ยนแปลง ความดันที่ตรวจพบจะยังคงอยู่แม้ว่าปริมาตรของน้ำมันจะขยายตัวหรือหดตัว และระดับของเหลวที่แท้จริงจะเพิ่มขึ้นหรือลดลงหากคุณต้องการแสดงระดับจริง คุณสามารถแนะนำการชดเชยอุณหภูมิสื่อเพื่อแก้ไขได้
0-5v Smart Differential Pressure Transmitter สำหรับเครื่องวัดความดัน
สื่อการวัด: ของเหลวหรือก๊าซ
โหมดแรงดัน: แรงดันแตกต่าง
สัญญาณขาออก: 4-20mA, RS485, 0-5V, 0-10V, 1-5V
แหล่งจ่ายไฟ: 12-36VDC
สภาพการทำงาน
อุณหภูมิปานกลาง: -40 ~ 85 ℃
อุณหภูมิแวดล้อม: -40 ~ 85 ℃
ความชื้น:0% ~ 95%
| วัดรัง | ความดันแตกต่าง: 0 ~ 1Kpa, 6Kpa, 40Kpa, 200Kpa......2Mpa, 8Mpa |
| วัดความดัน: 0 ~ 40Mpa | |
| ความดันสัมบูรณ์ | 0~40Mpa |
| ปฏิเสธการปันส่วน | 40:1 |
| แอปพลิเคชัน | ความดันต่างๆ ความดันเกจ ความดันสัมบูรณ์ |
| ความแม่นยำ | ±0.1, 0.3, 0.5% ของสแปน |
| ของไหลในกระบวนการ | ของเหลว แก๊ส ไอระเหย |
| อุณหภูมิดริฟท์ | ศูนย์ดริฟท์: 0.5%FS/50℃ |
| ช่วงดริฟท์:0.7%FS/50℃ | |
| ความเสถียร | ±0.1%/ปี |
| อุณหภูมิในการทำงาน | -40 ℃ ~ 100 ℃ |
| อุณหภูมิโดยรอบ | -40 ℃ ~ 85 ℃ |
| อุณหภูมิในการจัดเก็บ | -40 ℃ ~ 100 ℃ |
| พาวเวอร์ซัพพลาย | 9~45V DC |
| เอาท์พุต | 4 ~ 20mA 2 สาย Hart Protocol |
| แรงดันสูงสุด | 40Mpa |
| เวลาตอบสนอง | 200ms |
| ขีดจำกัดความชื้น | 0 ถึง 100% ความชื้นสัมพัทธ์ |
| เปิดเวลา | 2 วินาทีพร้อม Damping ขั้นต่ำ |
| แสดง | LCD LED |
| การเชื่อมต่อไฟฟ้า | 1/4" Npt (เกลียวท่อ M20) |
| ผลกระทบอุณหภูมิ | ±0.18% ของช่วงต่อ 200C |
| กระบวนการเชื่อมต่อ | 1/4-18Npt |
| หน้าแปลน | SS304 SS316 |
| ไดอะแฟรม | SS316L / Hastelloy B / Hastelloy C / Monel / Tantalum |
| โอริงเปียก | Buna N/Viton/PTFE |
| สลักเกลียวและถั่ว | เหล็กกล้าคาร์บอน / SS316 |
| ขายึด | เหล็กกล้าคาร์บอน / SS304 หรือ SS316 |
| ป้ายชื่อ/ป้าย | SS304 / SS316 |
| ที่อยู่อาศัย Coverter | โลหะผสมอลูมิเนียมหล่อทองแดงต่ำพร้อมยูรีเทน |
| เติมของเหลว | น้ำมันซิลิโคน / ฟลูออรีน |
| ปลอกป้องกัน | IP67 |
| กันระเบิด | Exd II BT4 Exia II CT6 |

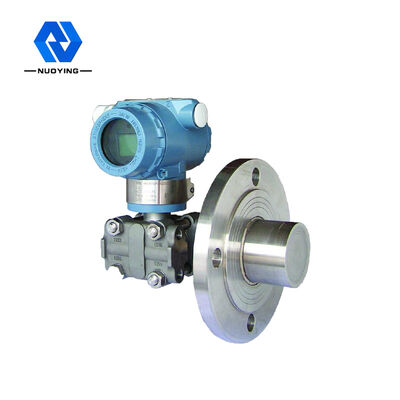

| กระบวนการเชื่อมต่อ | หน้าแปลน, ตรง, ติดตั้งด้านข้าง, ไดอะแฟรม, ชนิดเม็ดมีด |

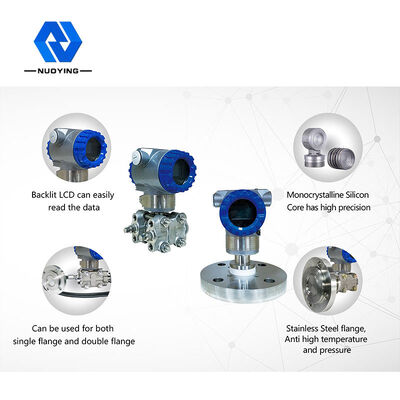

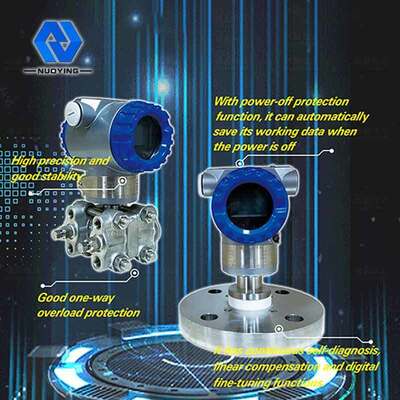

เครื่องส่งสัญญาณความแตกต่างของความดันอัจฉริยะ 0-5v สำหรับคุณสมบัติของเครื่องแปลงสัญญาณความดัน:
1. เข้ากันได้กับ 316LSS ก๊าซและของเหลวที่ไม่กัดกร่อน
2.ความดันลมและความเร็วของการไหลในกระบวนการทางอุตสาหกรรม
3.วัดแรงดันท่อและหม้อไฟ
4.อุตสาหกรรมปิโตรเลียม อุตสาหกรรมเคมี
5.การติดตามอุตุนิยมวิทยา
0-5v เครื่องส่งสัญญาณความแตกต่างของความดันแบบสมาร์ทสำหรับการประยุกต์ใช้ตัวแปลงสัญญาณความดัน:

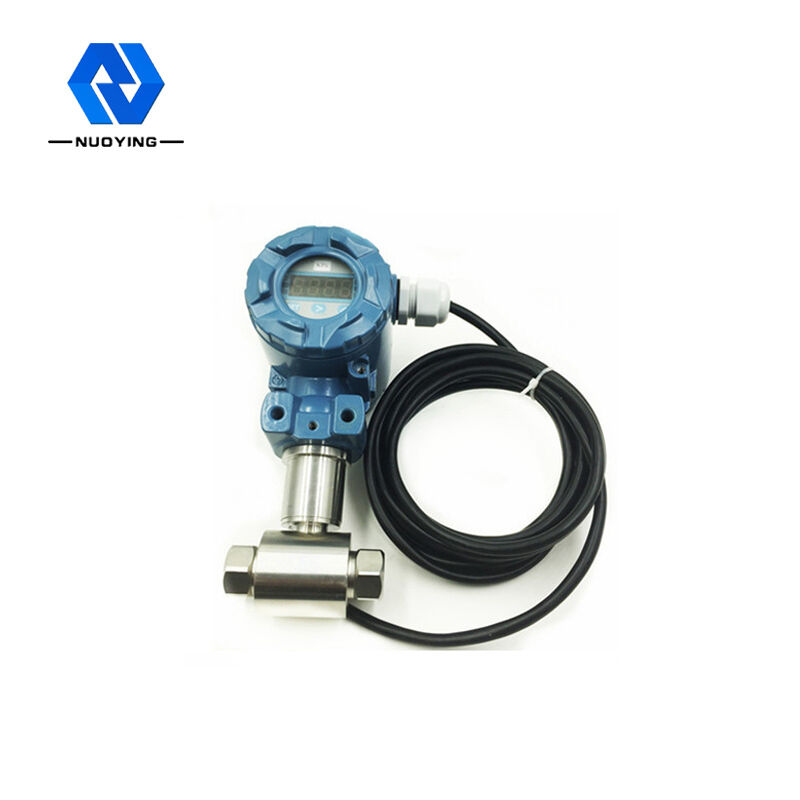

เครื่องส่งสัญญาณความแตกต่างของความดัน 0-5v ขนาดกะทัดรัดสำหรับการวัดความดันแตกต่างของของเหลวและก๊าซ
