รายละเอียดสินค้า:
|
| ช่วงความดัน: | -100kPa...0~0.2kPa...10MPa | แรงดันอ้างอิง: | Gauge | เกจ | Sealed gauge เกจปิดผนึก |
|---|---|---|---|
| เอาท์พุต: | 4~20mA, 4~20mA+โปรโตคอล HART | ความแม่นยำ: | ±0.3(typ.); ±0.3(ประเภท); ±0.5%FS(max.) ±0.5%FS(สูงสุด) |
| จัดหา: | แหล่งจ่ายไฟ 24V | อุณหภูมิแวดล้อม: | -30℃~80℃; พร้อมมาตรวัด LCD -30 ℃ ~ 70 ℃ |
| อุณหภูมิปานกลาง: | -40℃~104℃ | วัสดุไดอะแฟรม: | 316L (316L พ่นด้วย PTFE, Hastelloy C, แทนทาลัม) |
| การป้องกัน: | IP65 | ||
| แสงสูง: | เครื่องส่งสัญญาณแรงดันไดอะแฟรมฟลัช 10MPa,เครื่องส่งสัญญาณแรงดันพร้อมจอแสดงผลดิจิตอล IP65,24V เครื่องส่งสัญญาณแรงดันแบบล้าง |
||

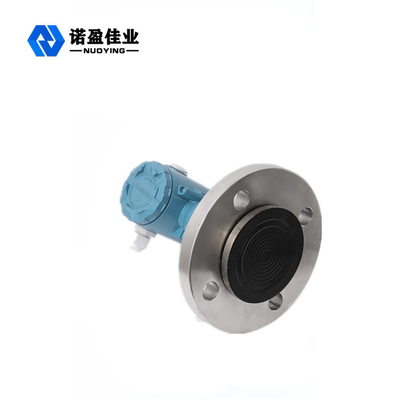

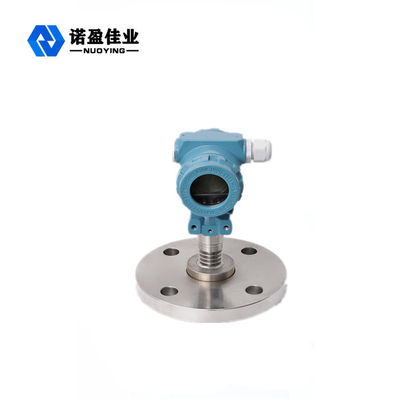

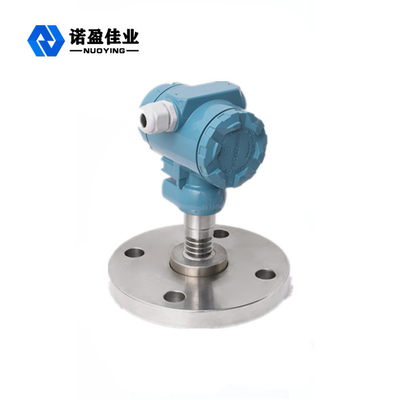

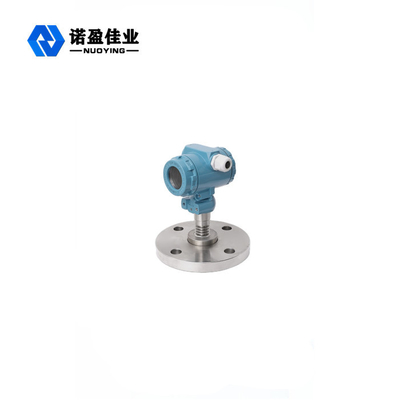

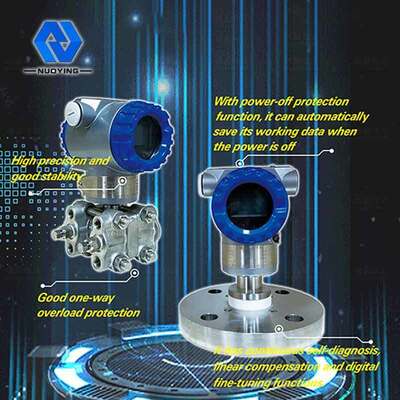

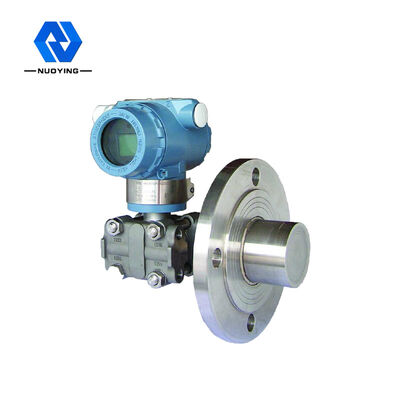

เครื่องส่งสัญญาณแรงดันไดอะแฟรมฟลัชแบบติดตั้งหน้าแปลน
เครื่องส่งสัญญาณความดันไดอะแฟรมฟลัชแบบติดตั้งหน้าแปลนคำอธิบาย:
ทรานสมิตเตอร์แรงดันฟลัชพร้อมหน้าแปลนเป็นผลิตภัณฑ์ฟลัชประเภทหนึ่ง เพื่อตอบสนองความต้องการการติดตั้งหน้าแปลนของลูกค้าผลิตภัณฑ์นี้ใช้องค์ประกอบที่ไวต่อแรงกดซิลิกอนแบบกระจายที่นำเข้า และหลังจากการเลือกอายุและความเสถียรในระยะยาว ประสิทธิภาพของผลิตภัณฑ์จะมีเสถียรภาพและเชื่อถือได้
ทรานสมิตเตอร์ฟลัชแรงดันพร้อมหน้าแปลนใช้แผ่นหน้าแปลนมาตรฐานสากลเป็นมาตรฐานการเชื่อมต่อ และสามารถรับรู้โหมดการติดตั้งหน้าแปลนในสถานที่สำหรับผู้ใช้เนื่องจากไดอะแฟรมความเค้นถูกสัมผัสและสัมผัสได้ถึงแรงกดโดยตรง สะดวกในการทำความสะอาด และสามารถตอบสนองความต้องการในสภาพการทำงานที่ทนทานต่อความชื้น กันน้ำ กันซึม และสภาพการทำงานที่รุนแรงอื่นๆ ได้ ผลิตภัณฑ์ในซีรีส์นี้จึงถูกนำมาใช้กันอย่างแพร่หลายสำหรับสื่อหนืดที่มีอนุภาคใน สาขาต่างๆ เช่น การควบคุมกระบวนการทางอุตสาหกรรม ปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา เป็นต้น
พารามิเตอร์เครื่องส่งสัญญาณความดันไดอะแฟรมฟลัชแบบติดตั้งหน้าแปลน:
| พารามิเตอร์ประสิทธิภาพ | |||
| ช่วงความดัน | -100kPa...0~0.2kPa...10MPa | ||
| แรงดันอ้างอิง | แรงดันเกจ, แรงดันเกจปิดผนึก | ||
| อุปทานและผลผลิต | 4~20mA, 4~20mA+โปรโตคอลHART® (แหล่งจ่ายไฟ 24V) | ||
| ความแม่นยำ | ±0.3(ประเภท);±0.5%FS(สูงสุด) | ||
| อุณหภูมิเป็นศูนย์ค่าสัมประสิทธิ์ | ±1%FS/55℃ | ||
| เอฟเฟกต์อุณหภูมิเต็มช่วง | ±1%FS/55℃ | ||
| อุณหภูมิโดยรอบ | -30℃~80℃;พร้อมเกจ์วัด LCD -30℃~70℃ | ||
| อุณหภูมิปานกลาง | -40℃~104℃ | ||
| อุณหภูมิการจัดเก็บ | -40℃~85℃ | ||
| ความต้านทานของฉนวน | ≥100MΩ/500VDC (200MΩ/250VDC) | ||
| เกรดป้องกัน | IP65 | ||
| เกรดกันซึม | Exd II BT6 Gb | ||
| ข้อ จำกัด แรงดันเกิน | 150%FS | ||
| ความมั่นคงในระยะยาว | ±0.2%FS/ปี | ||
| ประสิทธิภาพโครงสร้าง | |||
| วัสดุไดอะแฟรม | 316L (316L พ่นด้วย PTFE, Hastelloy C, แทนทาลัม) | ||
| บรรจุของเหลว | น้ำมันซิลิโคน | ||
| วัสดุตัวเรือน | เคลือบอะลูมิเนียมอีพอกซีเรซิน | ||
| การเชื่อมต่อไฟฟ้า | M20×1.5 | ||
| กระบวนการเชื่อมต่อ | DN25, DN50, DN80 | ||
คุณสมบัติของเครื่องส่งสัญญาณความดันไดอะแฟรมฟลัชแบบติดตั้งหน้าแปลน:
• 3051 หรือ 2088 ที่อยู่อาศัยเป็นตัวเลือก
• การติดตั้งหน้าแปลน
• โหมดสองสาย, เอาต์พุตอะนาล็อก 4~20mA, การสื่อสารข้อมูลโปรโตคอล HART®

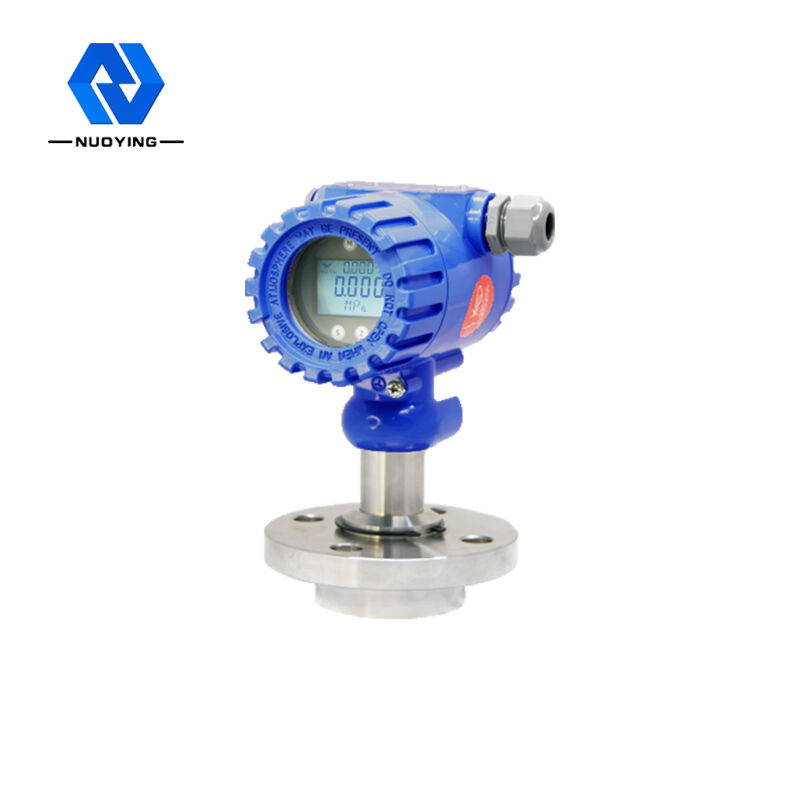

• ชุดเกจ LCD อัจฉริยะพร้อมไฟแบ็คไลท์
• ไดอะแฟรมขนาดใหญ่ ซีลแบบเชื่อมทั้งหมด เชื่อถือได้ในระยะยาว และทนทาน
• ใช้สำหรับวัดแรงดันแก๊ส ของเหลว ไอน้ำ
• ตัวเลือกไดอะแฟรมป้องกันการกัดกร่อน (แทนทาลัม, Hastelloy C, 316L, 316L พ่นด้วย PTFE)
• เหมาะอย่างยิ่งสำหรับของเหลวหนืดที่อุณหภูมิสูง
• ราคาถูกกว่าเครื่องมือนำเข้าที่คล้ายกัน
การประยุกต์ใช้เครื่องส่งสัญญาณความดันไดอะแฟรมฟลัชแบบติดตั้งหน้าแปลน:
• สาขาการควบคุมกระบวนการสำหรับอุตสาหกรรมต่างๆ เช่น ปิโตรเลียม อุตสาหกรรมเคมี โลหะวิทยา ไฟฟ้า อาหาร การผลิตกระดาษ ยา การผลิตเครื่องจักร การทดลองทางวิทยาศาสตร์ และการบินทางการทหาร เป็นต้น
