รายละเอียดสินค้า:
|
| ช่วงการวัด: | ของเหลว ของเหลวกัดกร่อน | เกรดความแม่นยำ: | ±0.25% FS, ±0.5% FS, ±1.0% F.S |
|---|---|---|---|
| กระบวนการเชื่อมต่อ: | เกลียว, หน้าแปลน (อุปกรณ์เสริม) | อุณหภูมิโดยรอบ: | -40〜85 °C |
| อุณหภูมิกระบวนการ: | -10 ~+70 °C | สัญญาณเอาท์พุต: | 4...20mADC / HART / RS485... |
| วัสดุไดอะแฟรม: | 316L, ไดอะแฟรมเซรามิก (อุปกรณ์เสริม) | เกรดป้องกัน: | IP67 |
| แสงสูง: | เครื่องส่งสัญญาณเซ็นเซอร์ความดันดิจิตอล,เครื่องส่งสัญญาณเซ็นเซอร์ความดันสแตนเลส,จอแสดงผล LCD เครื่องส่งสัญญาณความแตกต่างของความดันของเหลว |
||

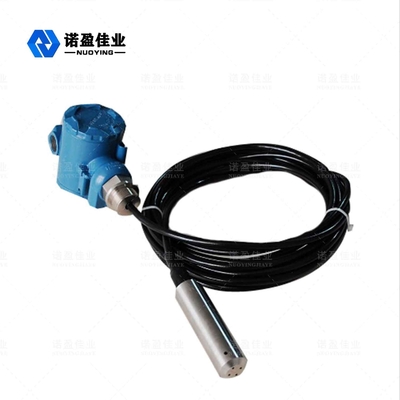

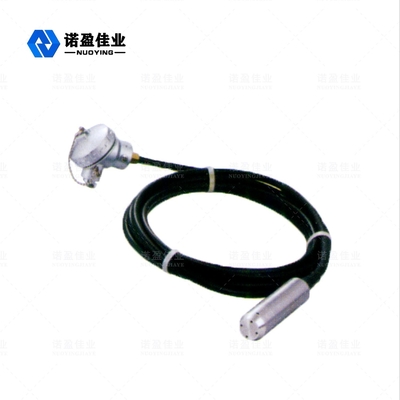

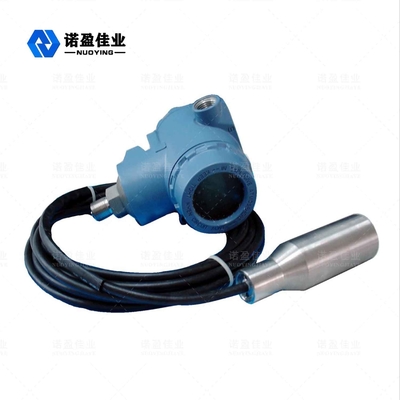

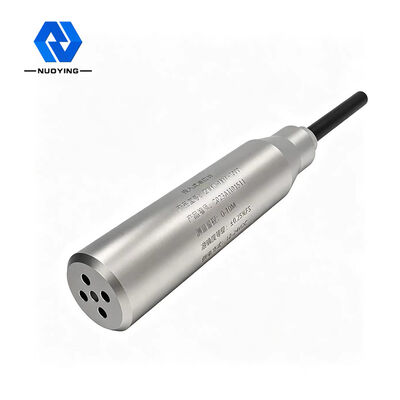

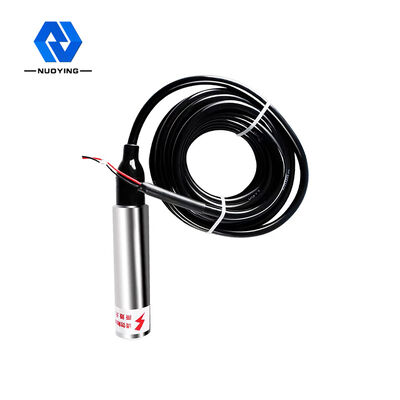

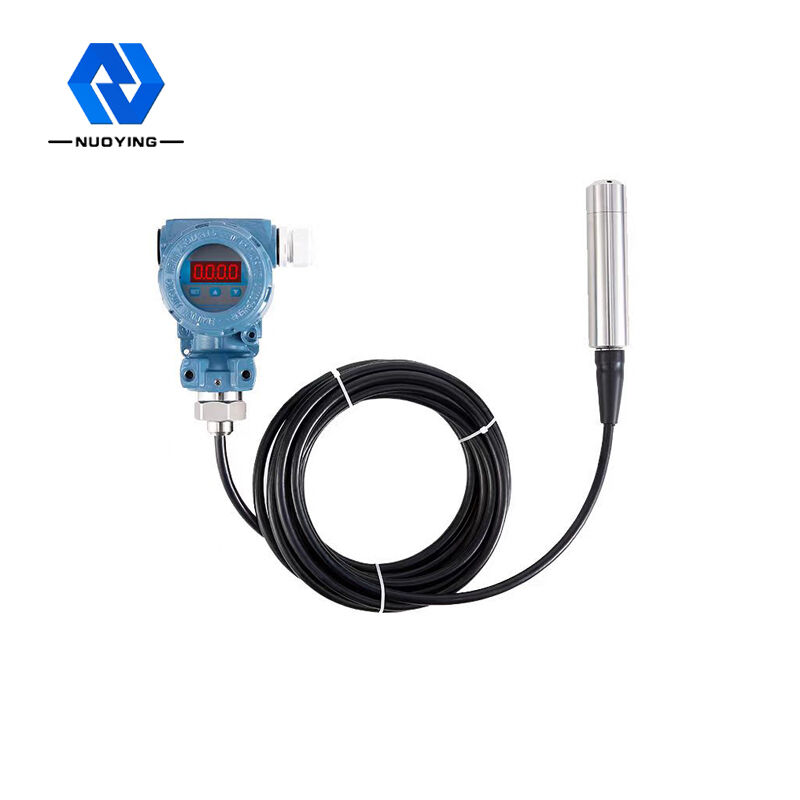

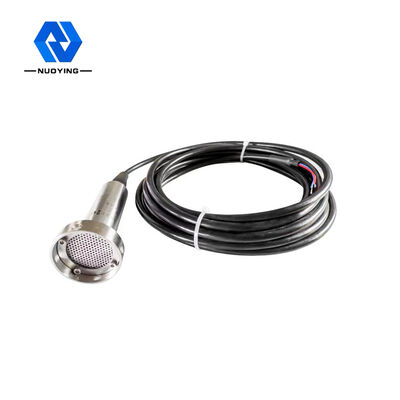

NH93420 เครื่องส่งสัญญาณเซ็นเซอร์ความดันระดับของเหลว
เครื่องส่งสัญญาณระดับของเหลว NH93420 ซีรีส์เป็นแบบสแตนเลสทั้งหมด เครื่องมือวัดระดับของเหลว piezoresistive สถานะของแข็งสำหรับการดำน้ำแบบปิดผนึกทั้งหมดเซ็นเซอร์ความดัน piezoresistive ที่มีความเสถียรสูง ความน่าเชื่อถือสูง วงจรประมวลผลเครื่องส่งสัญญาณอัจฉริยะที่มีความแม่นยำสูง เทคโนโลยีการชดเชยอุณหภูมิดิจิตอลที่มีความแม่นยำ และเทคโนโลยีการแก้ไขแบบไม่เชิงเส้นถูกนำมาใช้ในผลิตภัณฑ์นี้สัญญาณระดับของเหลวของของเหลวที่วัดได้จะถูกแปลงเป็นเอาต์พุตสัญญาณไฟฟ้ามาตรฐานสายกันน้ำและเปลือกปิดผนึกการเชื่อมต่อ ท่อในสายเคเบิล ใช้ในของเหลวเป็นเวลานาน.โครงสร้างแบบบูรณาการและเอาต์พุตสัญญาณที่ได้มาตรฐานช่วยให้ใช้งานภาคสนามและควบคุมอัตโนมัติได้สะดวก.สินค้ามีขนาดเล็ก น้ำหนักเบา ติดตั้งง่ายและใช้งานง่ายเหมาะสำหรับการวัดและควบคุมระดับของเหลวในด้านปิโตรเลียม อุตสาหกรรมเคมี โรงไฟฟ้า การประปาในเมือง และการสำรวจอุณหภูมิของน้ำ
NH93420 เครื่องส่งสัญญาณระดับของเหลวพารามิเตอร์ทางเทคนิค
| การใช้งานทั่วไป | ของเหลว ของเหลวกัดกร่อน | ||||||||||
| ช่วงการวัด |
|
||||||||||
| สัญญาณเอาท์พุต: | 4~20mADC/ฮาร์ต/RS485 | ||||||||||
| อุณหภูมิโดยรอบ | -40 〜85 °C | ||||||||||
| อุณหภูมิกระบวนการ |
-10 ~+70 °C |
||||||||||
| กระบวนการเชื่อมต่อ | การติดตั้งหน้าแปลนเกลียว (อุปกรณ์เสริม) | ||||||||||
| แหล่งจ่ายไฟ | 24VDC (± 5%) | ||||||||||
|
กำลังโหลด |
< (U-15) / 0.02A |
||||||||||
|
วัสดุไดอะแฟรม |
316L, ไดอะแฟรมเซรามิก (อุปกรณ์เสริม) วัสดุตัวเรือน: อะลูมิเนียม สแตนเลส (อุปกรณ์เสริม) |
||||||||||
|
ความเสถียร |
±0.05%FS/ ปี;±0.1 %FS/ ปี |
||||||||||
| การแสดงภาคสนาม | จอแอลซีดี (อุปกรณ์เสริม) | ||||||||||
| ระดับการป้องกัน | IP67 | ||||||||||
| คลาสระเบิด |
Exia II CT5 Exd IIBT5 (อุปกรณ์เสริม) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
NH93420 เครื่องส่งสัญญาณระดับของเหลว ปฏิบัติการ หลักการ
เครื่องส่งสัญญาณระดับของเหลวประกอบด้วยสายนำก๊าซพิเศษที่ติดตั้งในท่อเส้นเลือดฝอย ข้อต่อบีบอัด และหัววัดโพรบของมาตรวัดระดับสร้างจากแกนสแตนเลสที่มีไดอะแฟรมที่ด้านล่างและเปลือกพลาสติกที่มีรูที่จริงแล้ว การวัดระดับของเหลวเป็นความแตกต่างระหว่างความดันไฮโดรสแตติกบนหัวโพรบกับความดันบรรยากาศจริง จากนั้นเซ็นเซอร์เซรามิก (ที่ติดอยู่กับฟิล์มสแตนเลส) และส่วนประกอบอิเล็กทรอนิกส์จะแปลงความแตกต่างของแรงดันเป็นสัญญาณเอาต์พุต 4〜20mA .
เมื่อเครื่องส่งสัญญาณระดับของเหลวไฮโดรสแตติกใส่ลงในระดับความลึกของของเหลวที่วัดได้ สูตรความดันของเซ็นเซอร์จะเป็นดังนี้: PA= p・g・h+Po เพื่อให้ได้สูตรระดับของเหลว:h = PA- Po/ p *ก.
ในเวลาเดียวกัน ความดันของของเหลวถูกนำเข้าสู่ห้องแรงดันบวกของเซ็นเซอร์ผ่านเหล็กกล้าไร้สนิมการนำแก๊ส จากนั้นความดันบรรยากาศบนพื้นผิวของเหลวจะเชื่อมต่อกับห้องแรงดันลบของเซ็นเซอร์ เพื่อที่จะตอบโต้ Po ที่ด้านหลังของเซ็นเซอร์และทำการวัดความดันของเซ็นเซอร์ PA-Po= p・g・h
หากความหนาแน่นของของเหลวเท่ากัน ความแตกต่างของแรงดันสถิตจะเป็นสัดส่วนกับความสูงของระดับของเหลว
NH93420 เครื่องส่งสัญญาณระดับของเหลว คุณสมบัติการออกแบบ
