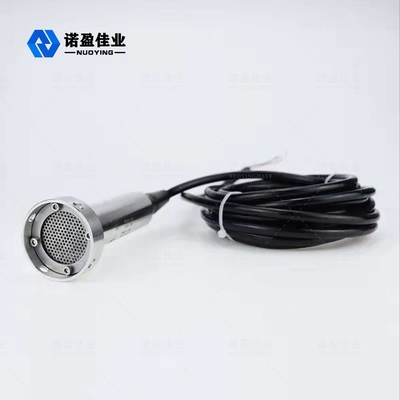

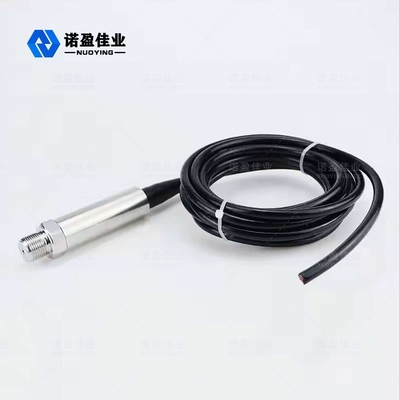

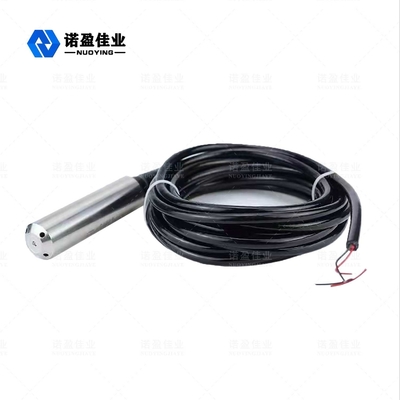

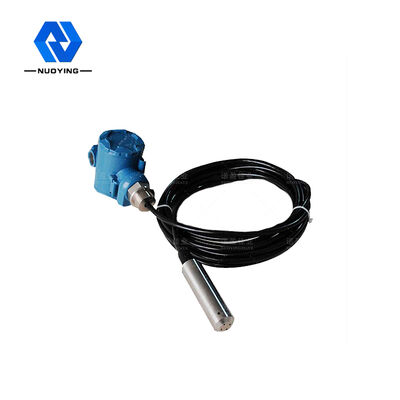

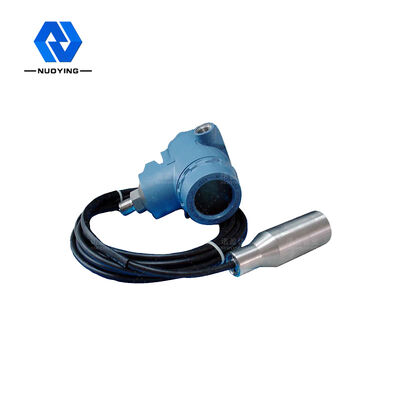

ประเภทอินพุต เครื่องวัดความดันระดับน้ำ HART ไดอะแฟรมเซรามิก

NH93420 เครื่องส่งสัญญาณเซ็นเซอร์ความดันระดับของเหลว

เครื่องส่งสัญญาณระดับของเหลว NH93420 series เป็นการขยายและพัฒนาเทคโนโลยีเครื่องส่งสัญญาณความดัน ตามหลักการของความสัมพันธ์เชิงเส้นระหว่างความดันที่เกิดจากแรงโน้มถ่วงเฉพาะที่แตกต่างกันของของเหลวที่ความสูงต่างกัน เพื่อให้ได้การวัดที่แม่นยำและการส่งปริมาณน้ำ น้ำมัน และของเหลว ความสูงของของเหลวน้ำหนัก

NH93420 เครื่องส่งสัญญาณระดับของเหลวพารามิเตอร์ทางเทคนิค

※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!

NH93420 เครื่องส่งสัญญาณระดับของเหลว ปฏิบัติการ หลักการ

เครื่องส่งสัญญาณระดับของเหลวประกอบด้วยสายนำก๊าซพิเศษที่ติดตั้งในท่อเส้นเลือดฝอย ข้อต่อบีบอัด และหัววัดโพรบของมาตรวัดระดับสร้างจากแกนสแตนเลสที่มีไดอะแฟรมที่ด้านล่างและเปลือกพลาสติกที่มีรูที่จริงแล้ว การวัดระดับของเหลวเป็นความแตกต่างระหว่างความดันไฮโดรสแตติกบนหัวโพรบกับความดันบรรยากาศจริง จากนั้นเซ็นเซอร์เซรามิก (ที่ติดอยู่กับฟิล์มสแตนเลส) และส่วนประกอบอิเล็กทรอนิกส์จะแปลงความแตกต่างของแรงดันเป็นสัญญาณเอาต์พุต 4〜20mA .
เมื่อเครื่องส่งสัญญาณระดับของเหลวไฮโดรสแตติกใส่ลงในระดับความลึกของของเหลวที่วัดได้ สูตรความดันของเซ็นเซอร์จะเป็นดังนี้: PA= p・g・h+Po เพื่อให้ได้สูตรระดับของเหลว:h = PA- Po/ p *ก.
ในเวลาเดียวกัน ความดันของของเหลวถูกนำเข้าสู่ห้องแรงดันบวกของเซ็นเซอร์ผ่านเหล็กกล้าไร้สนิมการนำแก๊ส จากนั้นความดันบรรยากาศบนพื้นผิวของเหลวจะเชื่อมต่อกับห้องแรงดันลบของเซ็นเซอร์ เพื่อที่จะตอบโต้ Po ที่ด้านหลังของเซ็นเซอร์และทำการวัดความดันของเซ็นเซอร์ PA-Po= p・g・h
หากความหนาแน่นของของเหลวเท่ากัน ความแตกต่างของแรงดันสถิตจะเป็นสัดส่วนกับความสูงของระดับของเหลว

NH93420 เครื่องส่งสัญญาณระดับของเหลว คุณสมบัติการออกแบบ

• ติดตั้งง่าย ใช้งานง่าย การแลกเปลี่ยนที่แข็งแกร่ง.
• เหมาะสำหรับวัดระดับของเหลวและส่วนต่อประสานของเหลวในภาชนะนอกจากการระบุฟิลด์แล้ว ยังสามารถติดตั้งเครื่องส่งสัญญาณระยะไกล สวิตช์สัญญาณเตือน ฟังก์ชันการตรวจจับที่สมบูรณ์
• ตัวบ่งชี้นวนิยาย อ่านง่าย สะดุดตา การสังเกตทิศทางของตัวบ่งชี้สามารถเปลี่ยนแปลงได้ตามความต้องการของผู้ใช้
• ช่วงการวัดกว้างไม่จำกัดความสูงของถังเก็บ
• กลไกการบ่งชี้ถูกแยกออกจากสื่อที่ทดสอบโดยสิ้นเชิง โดยมีประสิทธิภาพการปิดผนึกที่ดี ความน่าเชื่อถือสูง และการทำงานที่ปลอดภัย
• โครงสร้างเรียบง่าย ติดตั้งง่าย บำรุงรักษาง่าย ทนต่อการกัดกร่อน ไม่มีแหล่งจ่ายไฟ ป้องกันการระเบิด
• ความไวของเซ็นเซอร์คุณภาพสูง ความเร็วในการตอบสนองที่รวดเร็ว สะท้อนการไหลหรือระดับของเหลวคงที่ของการเปลี่ยนแปลงที่ละเอียดอ่อนอย่างแม่นยำ ความแม่นยำในการวัดสูง
• ด้วยความสามารถในการป้องกันการระเบิดและการแยกตัวแบบแยกส่วนได้อย่างปลอดภัย สามารถใช้ได้ในสถานที่อันตรายต่างๆ
• การออกแบบป้องกันการปิดกั้นสามารถรับรู้การวัดระดับของเหลวในตัวกลางสำหรับวาง

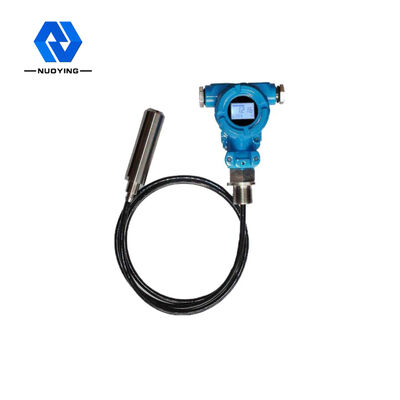

• การอ่านบนไซต์งานสะดวกมากด้วยหัวแสดงสามแบบ: มาตราส่วนเท่ากับ 100%, LED และ LCD
• การส่งสัญญาณสองสาย DC 4-20mA ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ระยะการส่งข้อมูลที่ยาวนาน
• ปรับค่าศูนย์ที่ไม่ซ้ำใคร เต็มช่วง การชดเชยแบบไม่เชิงเส้น เพื่อให้แน่ใจว่าเครื่องมืออยู่ในช่วงของสภาวะการทำงานที่มีความแม่นยำ ความเสถียรในระยะยาว
• เซ็นเซอร์วัดความดันจะตรวจจับความดันระดับของเหลวโดยตรง ไม่ได้รับผลกระทบจากฟองอากาศของตัวกลาง การสะสมตัว

​
