รายละเอียดสินค้า:
|
| แรงดันไฟของแหล่งจ่ายไฟ: | DC24V | อุณหภูมิโดยรอบ: | -40~60℃ |
|---|---|---|---|
| เอาท์เล็ท: | M20*1.5(เกลียวใน) | ข้อผิดพลาด: | ±10mm |
| โหลดอิมพีแดนซ์: | 550Ω (เมื่อแหล่งจ่ายไฟเป็น 24V.DC) | สัญญาณเอาท์พุต: | 4-20mA |
| แสงสูง: | DC24V เกจวัดระดับแม่เหล็กลอย,เกจวัดระดับโฟลตแม่เหล็ก เอาต์พุตดิจิตอล,ตัวบ่งชี้ระดับน้ำแม่เหล็ก |
||

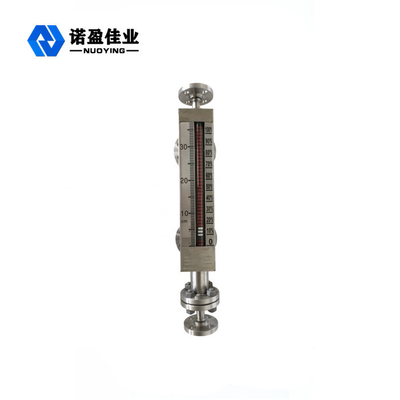

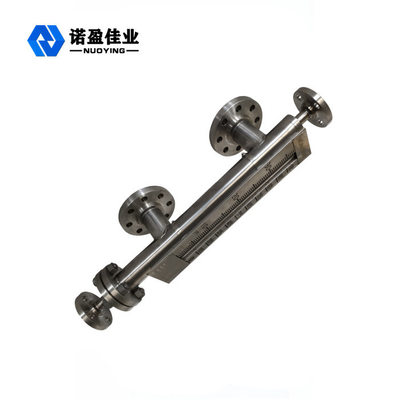

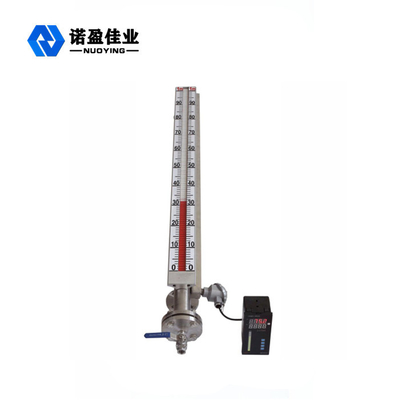

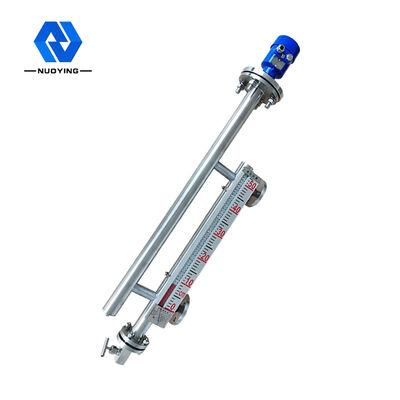

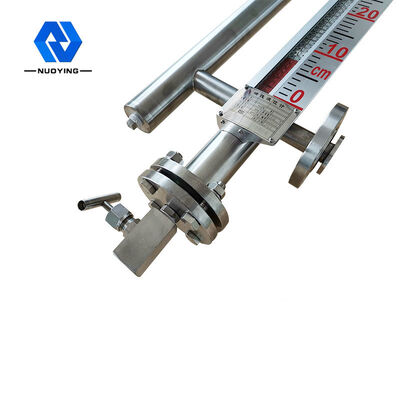

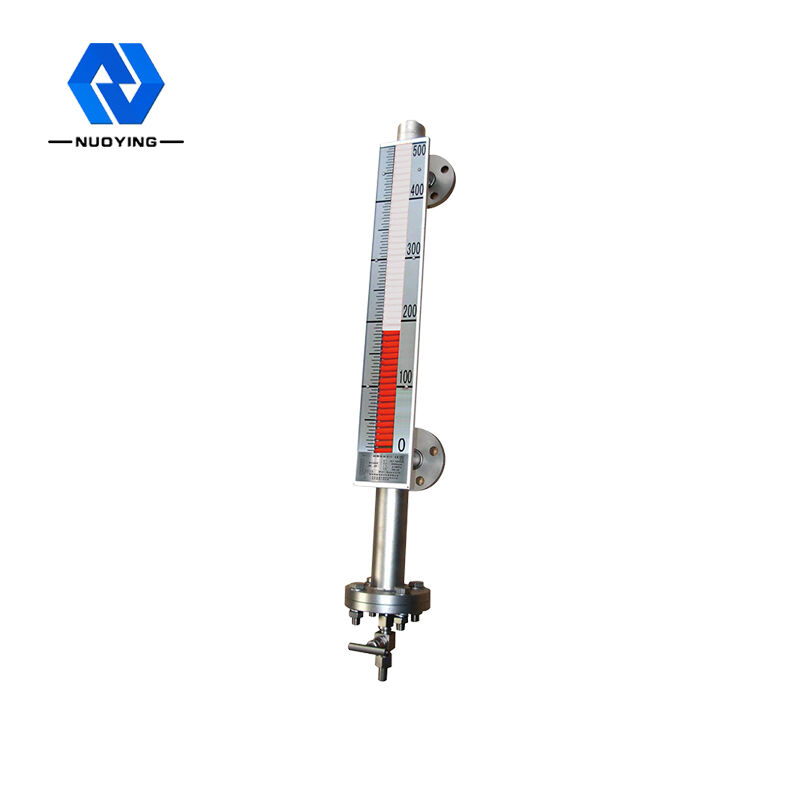

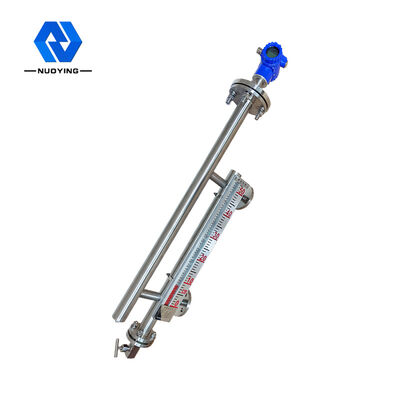

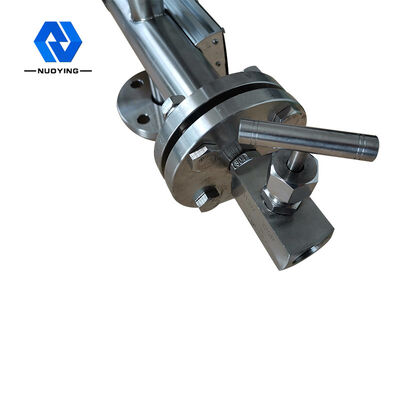

Magnetic Float ตัวบ่งชี้ระดับเอาต์พุตดิจิตอล Magnetic Flip Level Gauge
Magnetic Float ตัวบ่งชี้ระดับเอาต์พุตดิจิตอล Magnetic Flip Level Gauge คำอธิบาย:
มาตรวัดระดับสามารถกำหนดค่าสัญญาณเตือนระดับของเหลวและตัวส่งสัญญาณระดับสามารถบรรลุการแสดงแสงบนและล่างระดับของเหลวในระยะยาวและเสียงเตือนเครื่องส่งสัญญาณสามารถแปลงการเปลี่ยนแปลงระดับเชิงเส้นเป็นสัญญาณกระแสไฟมาตรฐาน 4 ~ 20Ma.DC ซึ่งสามารถใช้กับเครื่องมือรองเพื่อให้ได้การแสดงระดับ/โหมดของเหลวในระยะยาว มีช่วงการวัดขนาดใหญ่ จอแสดงผลเรืองแสงสองสี ,ผลคืนที่ดี,ทนต่อการกัดกร่อน,ป้องกันการระเบิด,ปลอดภัยและเชื่อถือได้.ใช้ได้กับการวัดระดับของเหลวในภาชนะต่างๆ น้ำ มลพิษทางอุตสาหกรรม น้ำมันต่างๆ ก๊าซเหลว กรดและด่าง ฯลฯ ในการสื่อสารทางอุตสาหกรรมและทางทะเล
Magnetic Float ตัวบ่งชี้ระดับเอาต์พุตดิจิตอล Magnetic Flip Level Gauge พารามิเตอร์:
| ช่วงการวัด | 0~6000mm |
| ข้อผิดพลาด | ±10mm |
| สัญญาณเอาท์พุต | 4~20mA.DC |
| โหลดอิมพีแดนซ์ | 550Ω (เมื่อแหล่งจ่ายไฟเป็น 24V.DC) |
| แรงดันไฟของแหล่งจ่ายไฟ | 24V.DC |
| เอาท์เล็ท | M20*1.5(เกลียวใน) |
| อุณหภูมิโดยรอบ | -40~60℃ |
| การจำแนกประเภทอันตราย | dIIbt1-4, ibIIBT4 |
| การจำแนกประเภทการป้องกันภายนอก | IP65 |
Magnetic Float ตัวบ่งชี้ระดับเอาต์พุตดิจิตอล Magnetic Flip Level Gaugeหลักการ:
เครื่องส่งสัญญาณประกอบด้วยเซ็นเซอร์ระดับของเหลวและตัวแปลงเซ็นเซอร์ประกอบด้วยสวิตช์กกและตัวต้านทานจำนวนหนึ่งซึ่งติดตั้งอยู่ภายในท่อเหล็กกล้าไร้สนิมขนาดเส้นผ่านศูนย์กลาง 20 และยึดกับด้านนอกของท่อวัดคอนเวอร์เตอร์ประกอบด้วยโมดูลอิเล็กทรอนิกส์และติดตั้งในกล่องรวมสัญญาณของเซ็นเซอร์
เซ็นเซอร์แปลงการเปลี่ยนแปลงของของเหลวให้เป็นค่าความต้านทานของตัวต้านทานและแปลงเป็นสัญญาณกระแสไฟมาตรฐาน 4 ~ 20mA.DC โดยตัวแปลงและส่งไปยังเครื่องมือรองเพื่อให้เกิด การแสดงระดับ/โหมดของเหลวระยะไกล
การว่าจ้าง การใช้งาน และการบำรุงรักษา
1 วิธีการดีบักเครื่องส่งสัญญาณ
วางเหล็กแม่เหล็กไว้ที่ตำแหน่งศูนย์ของเซ็นเซอร์ระดับของเหลวในเวลานี้ สวิตช์กกต่ำสุดของเซ็นเซอร์ถูกดึงเข้ามา ปรับโพเทนชิออมิเตอร์ "ศูนย์" เพื่อให้ได้เอาต์พุต 4~20mA;จากนั้นวางแม่เหล็กไว้ที่ขนาดเต็มและปรับโพเทนชิออมิเตอร์ "ช่วง" เอาต์พุตคือ 20 mAการแก้จุดบกพร่องสามารถทำได้หลายครั้งหลายครั้ง
2 ข้อควรระวังในการติดตั้ง
(1) เมื่อติดตั้งเกจวัดระดับแล้ว ห้ามมีสิ่งแปลกปลอมเข้าไปในท่อวัด
(2) ต้องติดตั้งมาตรวัดระดับในแนวตั้งที่ด้านข้างของภาชนะเมื่อติดตั้งลูกลอยในท่อวัดแล้ว ให้ดึงแม่เหล็กด้านหนึ่งขึ้น และอย่าพลิกกลับด้าน
3 นำไปพิจารณาการดำเนินงาน
เมื่อใช้งานเครื่องวัดระดับ ให้เปิดวาล์วด้านบนอย่างช้าๆ ก่อน จากนั้นจึงเปิดวาล์วด้านล่างอย่างช้าๆ เพื่อให้ของเหลวที่วัดได้เข้าสู่ท่อวัดอย่างช้าๆ เพื่อป้องกันไม่ให้ตัวกลางแรงดันในภาชนะไหลเข้าไปในท่อวัดอย่างรวดเร็ว ดังนั้น ว่าทุ่นลอยขึ้นอย่างรวดเร็ว ส่งผลให้หลอดติดตามไม่ทำงาน
4 การบำรุงรักษามาตรวัดระดับ
(1) เมื่อสื่อที่วัดได้มีสิ่งเจือปนและตะกอน ควรทำความสะอาดท่อวัดและลูกลอยเป็นระยะเมื่อทำความสะอาดทุ่น ควรใช้สารทำความสะอาดที่เหมาะสมห้ามทุบหรือเคี่ยวด้วยเปลวไฟเพื่อป้องกันการล้างอำนาจแม่เหล็ก
(2) หลังจากใช้งานมาตรวัดระดับของเหลวเป็นเวลานาน โดยเฉพาะอย่างยิ่งหลังจากใช้งานเป็นเวลานานภายใต้สภาวะที่มีอุณหภูมิสูง หากพบว่าการติดตามตัวบ่งชี้ไม่ยืดหยุ่น ควรตรวจสอบความแรงของสนามแม่เหล็กของเหล็กแม่เหล็กลอยก่อน .หากสนามแม่เหล็กถูกล้างอำนาจแม่เหล็ก ควรเปลี่ยนเหล็กแม่เหล็กหรือลูกลอย
