รายละเอียดสินค้า:
|
| เส้นผ่านศูนย์กลาง: | DN15~DN200 | วัสดุท่อวัด: | 316L, 304, 304 บุด้วยไฟเบอร์ |
|---|---|---|---|
| อัตราส่วนช่วง: | Standard type: 10:1; ประเภทมาตรฐาน: 10:1; Special type: 20:1 ชนิดพิเศษ: 20:1 | อุณหภูมิปานกลาง: | มาตรฐาน:-40~+100℃ |
| การเชื่อมต่อ: | หน้าแปลน แคลมป์ เกลียว ด้ายสุขาภิบาล | ความแม่นยำ: | 1.5% |
| แสงสูง: | Rotameter ท่อโลหะชนิดเปียก,เครื่องวัดการไหลของแก๊ส Rotameter,Rotameter ท่อโลหะเหลว |
||

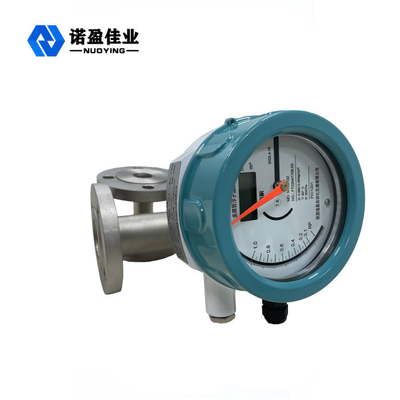

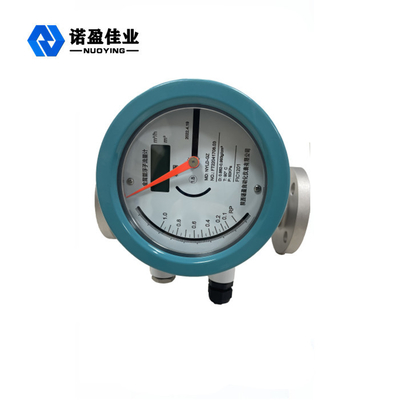

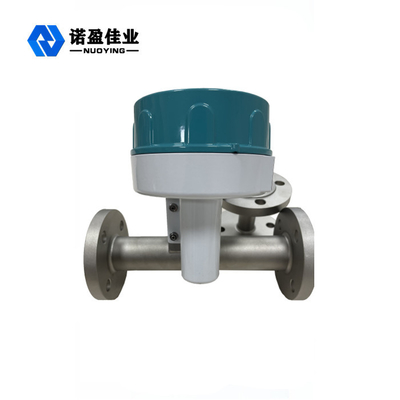

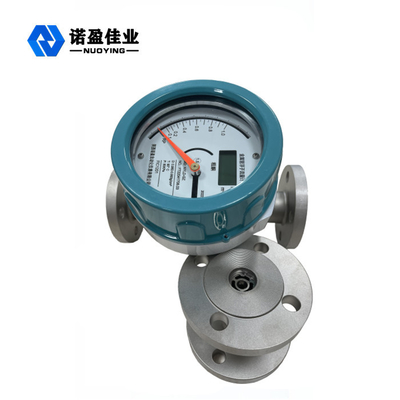

ความแม่นยำสูง Variable Area Wet Type Liquid Gas Metal Tube Rotameter Flow Meter
ความแม่นยำสูง Variable Area Wet Type Liquid Gas Metal Tube Rotameter Flow Meter
rotameter ของท่อโลหะเป็นเครื่องวัดอัตราการไหลของพื้นที่แบบแปรผันตามการวัดตำแหน่งลอยการนำโครงสร้างโลหะทั้งหมดมาใช้และการออกแบบตามแนวคิดแบบโมดูลาร์ มีการใช้กันอย่างแพร่หลายในการวัดการไหลและการควบคุมกระบวนการภายใต้สภาพแวดล้อมที่ซับซ้อนและรุนแรงในอุตสาหกรรมต่างๆ โดยมีปริมาณน้อย การสูญเสียแรงดันเล็กน้อย อัตราส่วนช่วงกว้าง (10:1) เป็นต้น เหมาะอย่างยิ่งสำหรับตัวกลางที่มีความเร็วกระแสไฟต่ำและอัตราการไหลต่ำ เนื่องจากประสิทธิภาพการทำงานที่ยอดเยี่ยม ความน่าเชื่อถือและราคาที่แข่งขันได้ จึงมีการใช้กันอย่างแพร่หลายในด้านน้ำมัน อุตสาหกรรมเคมี การผลิตเหล็ก อุตสาหกรรมเบา น้ำ ฯลฯ เครื่องวัดอัตราการไหลของท่อโลหะใช้ วัสดุต่างๆ มากมาย และเหมาะสำหรับการตรวจวัดการไหลของมิเตอร์ของตัวกลางที่ไม่กัดกร่อน กัดกร่อน และมีฤทธิ์กัดกร่อนสูง
ความแม่นยำสูง Variable Area Wet Type Liquid Gas Metal Tube Rotameter Flow Meter คุณลักษณะ:
1. เพลาเดียว, สมาร์ทดิสเพลย์, ความน่าเชื่อถือสูง, บำรุงรักษาง่าย, อายุการใช้งานยาวนาน
2. ความต้องการน้อยกว่าในหลอด
3.อัตราการไหล:10:1 ชนิดพิเศษ: 20:1.
4.เหมาะสำหรับการวัดตัวกลางที่มีท่อขนาดเล็กและอัตราการไหลต่ำ
จอแสดงผล 5.LCD แสดงการไหลทันทีและการไหลทั้งหมดในเวลาเดียวกัน
6. การส่งคัปปลิ้งแม่เหล็กแบบไม่สัมผัส
โครงสร้าง 7.Metal เหมาะสำหรับตัวกลางที่มีฤทธิ์กัดกร่อนสูงและสภาพแวดล้อมที่มีอุณหภูมิสูง ความดันสูงและสภาวะที่ติดไฟและระเบิดได้
8. มีให้เลือกสองสายแบตเตอรี่และแหล่งจ่ายไฟ AC ให้เลือก
9. ฟังก์ชั่นการสอบเทียบพารามิเตอร์หลายตัว, การกู้คืนข้อมูลและการสำรองข้อมูล, ฟังก์ชั่นการป้องกันไฟดับ
ความแม่นยำสูง Variable Area Wet Type Liquid Gas Metal Tube Rotameter Flow Meter พารามิเตอร์:
| ช่วงการวัด | น้ำ: 1~200,000L/H(20°C) |
| อากาศ: 0.03~6000m3/h (20 °C, 0.1013MPa) | |
| ช่วงการวัดสัดส่วน | มาตรฐาน: 10:1;พิเศษ: 20:1 |
| ระดับความแม่นยำ | มาตรฐาน:1.5;พิเศษ: 1.0 |
| ระดับความดัน | มาตรฐาน:DN15~DN50≤4.0MPa;DN80~DN200≤1.6MPa |
| ความดันสูง:DN15~DN50≤32MPa;DN80~DN200≤16MPa | |
| การสูญเสียแรงดัน | 7kPa~70kPa |
| อุณหภูมิปานกลาง | มาตรฐาน:-40 °C ~ +100 °C;ไฟเบอร์: -50 °C ~ +100 °C |
| แรงดันสูง:110 °C ~ +450 °C | |
| ความหนืดปานกลาง | DN15:η<5mPa.s(F15.1~F15.3), η<30mPa.s(F15.4~F15.8) |
| DN25: η<250mPa.s;DN50~DN200:η<300mPa.s | |
| อุณหภูมิแวดล้อม | ประเภทรีโมท: -40°C~+85°C |
| ตัวบ่งชี้เข็มตรงจุด: -40°C~+100°C | |
| ประเภทการเชื่อมต่อ | มาตรฐาน: หน้าแปลนมาตรฐาน DIN2501;พิเศษ: ปรับแต่ง |
| การเชื่อมต่อสายไฟ |
M20×1.5 เกลียวตัวเมีย (เกลียวตัวเมีย 1/2NPT สำหรับป้องกันการระเบิด Exd) |
|
แหล่งจ่ายไฟ
|
มาตรฐาน: 24VDC สองบรรทัด 4 ~ 20mA (12VDC ~ 32VDC) |
| ประเภทคำเตือน: 24VDC สี่สาย 4 ~ 20mA (18VDC ~ 18VDC) | |
| ประเภท AC: 85 ~ 265VAC 50HZ | |
| ประเภทแบตเตอรี่: แบตเตอรี่ลิเธียม 3.6V 7.5AH (อายุการใช้งาน 3 ปี) | |
| โหลดคุณสมบัติต้านทาน | สองบรรทัด: ความต้านทานการโหลดสูงสุด = 50×(voltage-12)Ω=600Ω 24V |
| หลายสาย: ความต้านทานการโหลดสูงสุด500Ω | |
| เอาต์พุตสัญญาณเตือน | เอาต์พุตสวิตช์เตือนท่อรีด, คำเตือนขีดจำกัดบนและขีดจำกัดล่าง (ความจุหน้าสัมผัส 1A 30VDC) |
| เอาต์พุตรีเลย์ไฟฟ้า (ความจุหน้าสัมผัส 1A 30VDC, 0.25A 250VAC, 0.5A 125VAC) | |
| เอาต์พุตพัลส์ |
พื้นที่ขั้นต่ำ 50ms (โหลดสูงสุด 100mA 30VDC, ความต้านทานภายใน100Ω) |
| จอ LCD | ขอบเขตการแสดงการไหลทันที:0~50000 |
| ขอบเขตการแสดงการไหลทั้งหมด: 0 ~ 99999999 | |
| เกรดป้องกัน | IP65 |
| เกรดกันระเบิด | Exia II CT5Ga Exd II BT6Gb |
