รายละเอียดสินค้า:
|
| รุ่นสินค้า: | NYSP-L864 | วัสดุโพรบ: | 304+PTFE (ไม่จำเป็น) |
|---|---|---|---|
| ความยาวของโพรบ: | 500 มม. (ความยาวสามารถปรับแต่งได้ตามเงื่อนไขของไซต์) | แหล่งจ่ายไฟ: | 24VDC, 220VAC (อุปกรณ์เสริม) |
| รีเลย์เอาต์พุต: | ขั้วคู่, เอาต์พุต Double Throw (DPDT), 5A, 24V DC หรือ 5A, 220VAC | การป้องกันการสูญเสียพลังงาน: | เปิด, ปิด, สลับฟิลด์ได้ |
| เวลาล่าช้า: | ปรับได้ 0 ~ 30 วินาที | ขั้นตอนการเชื่อมต่อ: | เกลียว/หน้าแปลน (อุปกรณ์เสริม) |
| แสงสูง: | เซ็นเซอร์ระดับการรับสารป้องกันการยึดเกาะ,สวิตช์ระดับการรับสายเคเบิลแบบอ่อน,สวิตช์ระดับการรับคลื่นความถี่วิทยุ |
||

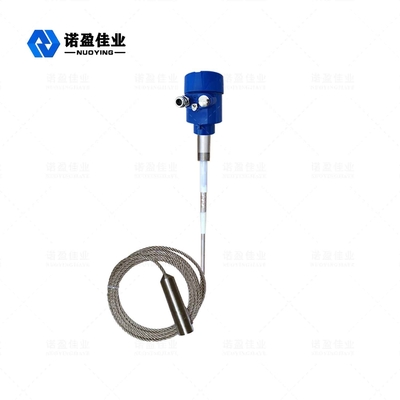

Anti-Adhesion NYSP-L864 Soft Cable RF Admittance Level Switch
NYSP-L864 RF Admittance Level Switch หลักการทำงาน
หลักการทำงานของสวิตช์ระดับการรับคลื่นความถี่วิทยุขึ้นอยู่กับเทคโนโลยีคาปาซิทีฟความถี่วิทยุ (RF)ความถี่วิทยุถูกนำไปใช้กับโพรบและโดยการวิเคราะห์อย่างต่อเนื่อง ผลกระทบที่เกิดจากสภาพแวดล้อมโดยรอบจะถูกกำหนดเนื่องจากวัสดุทั้งหมดมีการยอมให้มีการยอมจำนนและการนำของวัสดุนั้นแตกต่างจากของอากาศ อิมพีแดนซ์โดยรวมที่สะท้อนจากการเลื่อนความจุขนาดเล็กจะเปลี่ยนแปลงเมื่อโพรบสัมผัสกับวัสดุเนื่องจากโพรบที่มีกำลังไฟฟ้าและผนังของภาชนะสร้างแผ่นขั้วสองขั้วของตัวเก็บประจุ ฉนวนของโพรบและอากาศโดยรอบจึงกลายเป็นวัสดุไดอิเล็กตริก เมื่ออากาศ (ซึ่งมีค่าคงที่ไดอิเล็กตริกเท่ากับ 1.0) ถูกแทนที่ด้วยวัสดุอื่น (ไดอิเล็กตริก) ค่าคงที่ > 1), เอฟเฟกต์ capacitive เพิ่มขึ้นจึงเป็นการเปลี่ยนอิมพีแดนซ์ของแอพพลิเคชั่นนั่นคือการเปลี่ยนแปลงค่าความจุทำให้เกิดการเปลี่ยนแปลงของอิมพีแดนซ์ผลกระทบนี้วัดโดยวงจรและเปรียบเทียบกับข้อมูลอ้างอิงที่กำหนดโดยการตั้งค่าความไว (วงจร)
การตั้งค่าที่ถูกต้องของความไวของสวิตช์ระดับการรับเข้า RF จะส่งผลต่อการเปลี่ยนแปลงที่ถูกต้องในเอาต์พุตเซ็นเซอร์วงจร Null-KoTeTM ของโพรบช่วยให้วงจรการวัดสามารถละเว้นการสะสมของวัสดุบนโพรบได้ ซึ่งอาจทำให้ความไวล้มเหลวได้วงจร Null-KoTeTM ถูกใช้เพื่อกระตุ้นศักยภาพความถี่วิทยุแบบเดียวกันกับโพรบตรวจจับเนื่องจากกระแสไม่สามารถไหลที่ศักย์เดียวกันได้ วงจร Null-KoTeTM จะขัดขวางการไหลของกระแสที่ปกติจะไหลจากโพรบที่มีพลังงานผ่านวัสดุจำนวนมากไปยังผนังของภาชนะสิ่งนี้วัดวัสดุรอบโพรบที่มีพลังงาน ไม่ใช่วัสดุที่สะสม
NYSP-L864 RF Admittance Level Switch พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ความยาวมากกว่า 2 เมตร ติดตั้งในแนวตั้งด้านบนและสามารถใช้เป็นสวิตช์แนวตั้ง,สามารถใช้เป็นสายพานลำเลียงถ่านหินได้ |
| รุ่นสินค้า | NYSP-L864 |
| วัสดุโพรบ | 304+PTFE (ไม่จำเป็น) |
| ความยาวของโพรบ | 500 มม. (ความยาวสามารถปรับแต่งได้ตามเงื่อนไขของไซต์) |
| อุณหภูมิกระบวนการ | -40℃~+130℃ |
| ความดันในกระบวนการ | <2.0MPa |
| แหล่งจ่ายไฟ | 24VDC, 220VAC (อุปกรณ์เสริม) |
| เวลาล่าช้า | ปรับได้ 0 ~ 30 วินาที |
| ขั้นตอนการเชื่อมต่อ | เกลียว/หน้าแปลน (อุปกรณ์เสริม) |
| การป้องกันการสูญเสียพลังงาน | เปิด, ปิด, สลับฟิลด์ได้ |
| รีเลย์เอาต์พุต | ขั้วคู่ เอาต์พุตแบบ double throw (DPDT), 5A, 24V DC หรือ 5A, 220VAC |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 |
NYSP-L864 คุณสมบัติการออกแบบสวิตช์ระดับการรับ RF
1.Anti-adhesion: วงจรป้องกันการยึดเกาะที่จดสิทธิบัตรสามารถกำจัดสัญญาณเท็จที่เกิดจากการยึดเกาะของวัสดุ
2. ความเก่งกาจที่แข็งแกร่ง: สามารถใช้ได้กับการวัดสื่อนำไฟฟ้าและไม่นำไฟฟ้าต่าง ๆ เช่นของเหลว สารหนืด อนุภาค ผง และเถ้าลอย
3. โพรบที่ถอดออกได้: ไม่มีการเชื่อมต่อสายเคเบิลระหว่างคอนโทรลเลอร์กับโพรบสามารถถอดและเปลี่ยนคอนโทรลเลอร์ได้ตลอดเวลาเพื่อการบำรุงรักษาโดยไม่กระทบต่อวัสดุขาเข้าและขาออก
4. ทนต่ออุณหภูมิสูงและต่ำ: เหมาะสำหรับสภาพแวดล้อมการทำงานตั้งแต่ -184 °C ถึง 280 °C และยังมีหัววัดเซรามิกสำหรับอุณหภูมิที่สูงขึ้น
5.รูปแบบเอาต์พุต: เอาต์พุตรีเลย์รีเลย์สองขั้วแบบสองขั้ว ในเวลาเดียวกันมีไฟแสดงสถานะเพื่อแสดงสถานะเอาต์พุต และฟังก์ชันหน่วงเวลา 0 ถึง 30 วินาที
6.การวินิจฉัยอย่างชาญฉลาด: หลังจากเปิดเครื่องแล้ว วงจรเครื่องมือจะตรวจจับโดยอัตโนมัติว่าสถานะการทำงานเป็นปกติหรือไม่
