รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว ผง อนุภาค การควบคุมระดับของแข็ง | วัสดุโพรบ: | 304, ไฟเบอร์ (ไม่จำเป็น) |
---|---|---|---|
ความยาวของโพรบ: | 500 มม. (ความยาวสามารถปรับแต่งได้ตามเงื่อนไขของไซต์) | แหล่งจ่ายไฟ: | 24VDC, 220VAC (อุปกรณ์เสริม) |
อุณหภูมิกระบวนการ: | -40~+130℃ | ความดันในกระบวนการ: | <2.0MPa |
กระบวนการเชื่อมต่อ: | เกลียว, หน้าแปลน (อุปกรณ์เสริม) | สัญญาณเอาท์พุต: | เอาต์พุต DPDT, 5A 24VDC หรือ 5A 220VAC |
แสงสูง: | สวิตช์ระดับการรับส่ง RF แบบแท่ง,เซ็นเซอร์ระดับการอนุญาต RF อุณหภูมิปกติ,เซ็นเซอร์ระดับการอนุญาต RF 2.0MPaRF เซ็นเซอร์ระดับการรับเข้า 2.0MPa |

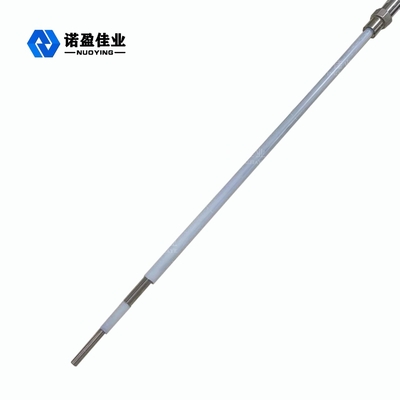

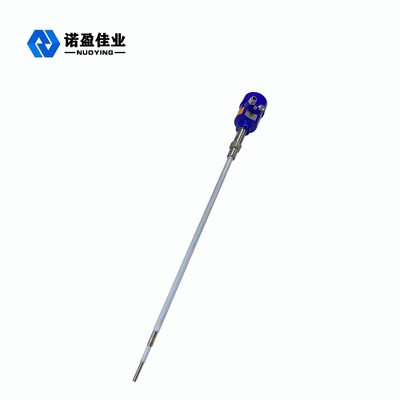

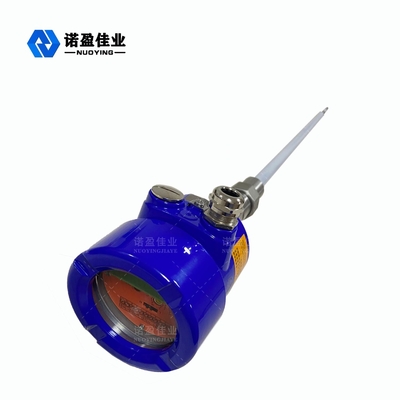

อุณหภูมิปกติ Rod Type RF Admittance Level Switch NYSP - UK861
NYSP-UK861 RF Admittance Level Switch หลักการทำงาน
หลักการทำงานของสวิตช์ระดับการนำคลื่นความถี่วิทยุขึ้นอยู่กับเทคโนโลยีความจุคลื่นความถี่วิทยุ (RF)ความถี่วิทยุถูกนำไปใช้กับโพรบและอิทธิพลที่เกิดจากสภาพแวดล้อมโดยรอบจะถูกกำหนดโดยการวิเคราะห์อย่างต่อเนื่องเนื่องจากวัสดุทั้งหมดมีค่าคงที่ไดอิเล็กตริกและค่าการนำไฟฟ้าแตกต่างจากอากาศ อิมพีแดนซ์รวมที่สะท้อนจากการเปลี่ยนความจุขนาดเล็กจะเปลี่ยนแปลงเมื่อโพรบสัมผัสกับวัสดุเนื่องจากโพรบที่ได้รับพลังงานและผนังของภาชนะประกอบขึ้นจากแผ่นขั้วสองขั้วของตัวเก็บประจุ ฉนวนของโพรบและอากาศโดยรอบกลายเป็นวัสดุไดอิเล็กทริก และผลของคาปาซิทีฟจะเพิ่มขึ้นเมื่ออากาศ (ซึ่งมีค่าคงที่ไดอิเล็กตริกเท่ากับ 1.0) ถูกแทนที่ด้วยใดๆ วัสดุอื่นๆ (ค่าคงที่ไดอิเล็กตริก > 1)ดังนั้นอิมพีแดนซ์ของแอพพลิเคชั่นจึงเปลี่ยนไปนั่นคือการเปลี่ยนแปลงค่าความจุทำให้เกิดการเปลี่ยนแปลงอิมพีแดนซ์ผลกระทบนี้วัดโดยวงจร จากนั้นเปรียบเทียบกับหน้าต่างอ้างอิงที่กำหนดโดยการตั้งค่าความไว (วงจร)การตั้งค่าความไวของสวิตช์ RF Admittance Level Switch ที่ถูกต้องจะส่งผลต่อการเปลี่ยนแปลงเอาต์พุตเซ็นเซอร์ที่ถูกต้องวงจร Nul1-KoTeTM ของโพรบช่วยให้วงจรการวัดสามารถละเว้นการสะสมของวัสดุบนโพรบที่อาจก่อให้เกิดความล้มเหลวในความไววงจร Nul1-KoTeTM ตื่นเต้นด้วยศักยภาพความถี่วิทยุเดียวกันกับที่ใช้กับโพรบตรวจจับเนื่องจากกระแสไม่สามารถไหลที่ศักย์เดียวกันได้ วงจร Nul1-KoTeTM จะแยกกระแสที่ปกติจะไหลจากโพรบที่มีพลังงานผ่านวัสดุที่ซ้อนกันไปยังผนังของถังบรรจุวิธีนี้จะวัดวัสดุรอบโพรบที่ได้รับพลังงาน ไม่ใช่วัสดุที่เรียงซ้อนกัน
NYSP-UK861 คุณสมบัติการออกแบบสวิตช์ระดับการรับ RF ของ RF
1.อเนกประสงค์: สามารถใช้ได้กับสื่อนำไฟฟ้าและไม่นำไฟฟ้าที่หลากหลาย เช่น ของเหลว วัสดุหนืด อนุภาค ผง และเถ้าลอย
2.Anti-adhesive: วงจรป้องกันกาวที่จดสิทธิบัตรแล้วช่วยขจัดสัญญาณเท็จที่เกิดจากการยึดเกาะของวัสดุ
3. โพรบที่ถอดออกได้: ไม่มีการเชื่อมต่อสายเคเบิลระหว่างคอนโทรลเลอร์กับโพรบ จึงสามารถถอดและเปลี่ยนคอนโทรลเลอร์ได้ตลอดเวลาโดยไม่ส่งผลต่อวัสดุขาเข้าหรือขาออก
4.ทนต่ออุณหภูมิสูงและต่ำ: เหมาะสำหรับสภาพแวดล้อมการทำงานตั้งแต่ -184 ℃ ถึง 280 ℃ และยังมีหัววัดเซรามิกสำหรับอุณหภูมิที่สูงขึ้น
5. รูปแบบเอาต์พุต: เอาต์พุตสัญญาณรีเลย์แบบ Double-knife double-throw ในขณะที่มีไฟแสดงสถานะเพื่อแสดงสถานะเอาต์พุต และมีฟังก์ชันหน่วงเวลาตั้งแต่ 0 ถึง 30 วินาที
6. การวินิจฉัยที่ไม่ฉลาด: หลังจากเปิดเครื่อง วงจรเครื่องมือจะตรวจจับโดยอัตโนมัติว่าสถานะการทำงานเป็นปกติหรือไม่
NYSP-UK861 RF Admittance Level Switch พารามิเตอร์ทางเทคนิค
แอปพลิเคชันทั่วไป | ของเหลว ผง อนุภาค การควบคุมระดับของแข็ง |
วัสดุโพรบ | 304, ไฟเบอร์ (ไม่จำเป็น) |
ความยาวของโพรบ | 500 มม. (ความยาวสามารถปรับแต่งได้ตามเงื่อนไขของไซต์) |
แหล่งจ่ายไฟ | 24VDC, 220VAC (อุปกรณ์เสริม) |
อุณหภูมิกระบวนการ | -40~+130℃ |
แรงดันในกระบวนการ | <2.0MPa |
กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน (อุปกรณ์เสริม) |
สัญญาณเอาท์พุต | เอาต์พุต DPDT, 5A 24VDC หรือ 5A 220VAC |
เวลาล่าช้า | การปรับ 0-30 วินาที |
สัญญาณเตือนความล้มเหลว | ขีด จำกัด บนหรือล่างปรับได้ที่ไซต์ |
ระดับการป้องกัน | IP67 |
เกรดกันระเบิด | Exia II CT6 Ga (อุปกรณ์เสริม) |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
NYSP-UK861 RF Admittance Level Switch Application Field
1. เครื่องจักรหล่อ: ตรวจจับระดับทราย
2. การบำบัดน้ำเพื่อสิ่งแวดล้อม: ตรวจจับระดับน้ำเสีย
3.เครื่องจักรไฮดรอลิก: ตรวจจับระดับน้ำมันหล่อลื่น
4.เครื่องจักรก่อสร้าง: ตรวจจับระดับวัสดุของไซโลซีเมนต์และถังผสม
5.โรงโม่แป้ง: ตรวจจับระดับวัสดุของแป้งและข้าวสาลี
6. โรงงานป้อนอาหาร: ตรวจจับระดับกากถั่วเหลือง
7.โรงไฟฟ้า: ตรวจจับระดับวัสดุของเถ้าลอย
8.โรงงานแก้ว: ตรวจจับระดับวัสดุของทรายควอทซ์และกระจกแตก
9.โรงงานเคมี: ตรวจสอบระดับของเหลวของโพลีเอสเตอร์ สแปนเด็กซ์ กรด ด่าง และสารเคมีอื่น ๆ
10. โรงงานหม้อไอน้ำ: ตรวจจับระดับน้ำของถังอบไอน้ำและภาชนะรับความดันอื่น ๆ
11.โอกาสอื่นๆ: การตรวจจับก๊าซธรรมชาติ น้ำผลไม้ ซอสมะเขือเทศ ฯลฯ.
