รายละเอียดสินค้า:
|
| รุ่นสินค้า: | NYSP-UK862 | ความยาวของโพรบ: | 500mm |
|---|---|---|---|
| แหล่งจ่ายไฟ: | 24VDC, 220V AC | อุณหภูมิโดยรอบ: | - 40 ~ + 80 ℃ |
| แรงดันในกระบวนการ: | -0.1~2.0MPa | เวลาล่าช้า: | ปรับได้ 0 ~ 30 วินาที |
| เตือน: | ขีด จำกัด บนหรือล่างปรับได้ที่ไซต์ | เกรดป้องกันการระเบิด: | ExiaIICT6Ga, ExdIICT6Gb |
| แสงสูง: | เซ็นเซอร์ระดับการรับส่ง RF แบบแท่ง,สวิตช์ระดับการอนุญาต RF ของเหลว,สวิตช์ระดับการอนุญาต RF 24VDC |
||

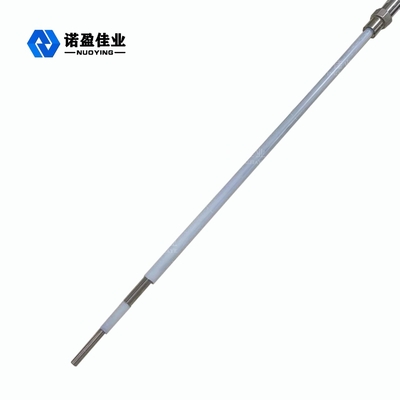

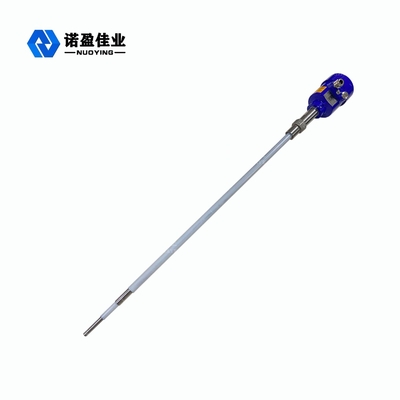

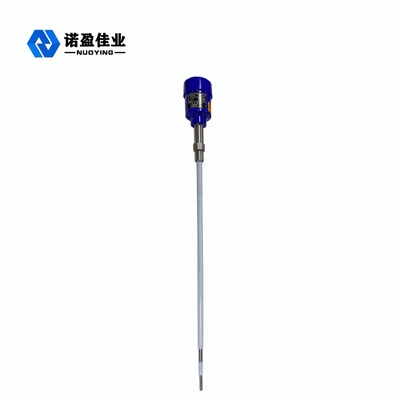

Smart RF Admittance Level Switch สวิตช์ระดับของเหลว การควบคุมระดับน้ำ
ความถี่วิทยุอาdmittanceสคำอธิบายแม่มด
หลักการทำงานของสวิตช์ระดับการรับคลื่นความถี่วิทยุขึ้นอยู่กับเทคโนโลยีคาปาซิทีฟความถี่วิทยุ (RF)ความถี่วิทยุถูกนำไปใช้กับโพรบและโดยการวิเคราะห์อย่างต่อเนื่อง ผลกระทบที่เกิดจากสภาพแวดล้อมโดยรอบจะถูกกำหนดเนื่องจากวัสดุทั้งหมดมีค่าคงที่ไดอิเล็กตริกและค่าการนำไฟฟ้าแตกต่างจากของอากาศ เมื่อโพรบสัมผัสกับวัสดุ อิมพีแดนซ์รวมจะสะท้อนจากการเปลี่ยนแปลงกะความจุขนาดเล็กเนื่องจากโพรบที่มีพลังงานและผนังภาชนะประกอบเป็นแผ่นขั้วสองขั้วของตัวเก็บประจุ ฉนวนของโพรบและอากาศโดยรอบจึงกลายเป็นวัสดุไดอิเล็กตริก เมื่ออากาศ (ซึ่งมีค่าคงที่ไดอิเล็กตริกเท่ากับ 1.0) ถูกแทนที่ด้วยวัสดุอื่น (ไดอิเล็กตริก ค่าคงที่ > 1), เอฟเฟกต์ capacitive เพิ่มขึ้น ดังนั้นจึงเปลี่ยนอิมพีแดนซ์ของแอปพลิเคชันนั่นคือการเปลี่ยนแปลงค่าความจุทำให้เกิดการเปลี่ยนแปลงของอิมพีแดนซ์ผลกระทบนี้วัดโดยวงจรและเปรียบเทียบกับค่าอ้างอิงที่กำหนดโดยการตั้งค่าความไว (วงจร)
ความถี่วิทยุอาdmittanceสหลักการทำงานของแม่มด
การตั้งค่าความไวที่ถูกต้องของสวิตช์ระดับการรับคลื่นความถี่วิทยุจะส่งผลต่อการเปลี่ยนแปลงที่ถูกต้องของเอาต์พุตเซ็นเซอร์วงจร Null-KoTeTM ของโพรบสามารถทำให้วงจรการวัดละเว้นวัสดุที่สะสมอยู่บนโพรบได้มิฉะนั้นจะทำให้เกิดความล้มเหลวของความไววงจร Null-KoTeTM ตื่นเต้นกับศักยภาพความถี่วิทยุเดียวกันกับที่ใช้กับโพรบตรวจจับเนื่องจากกระแสไม่สามารถไหลที่ศักย์เดียวกันได้ วงจร Null-KoTeTM จะขัดขวางการไหลของกระแสที่ปกติจะไหลจากโพรบที่มีพลังงานผ่านวัสดุจำนวนมากไปยังผนังของภาชนะสิ่งนี้วัดวัสดุรอบโพรบที่มีพลังงาน ไม่ใช่วัสดุที่สะสม
ความถี่วิทยุ Admittanceสแม่มดพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | สัญญาณเตือนระดับสูงและต่ำสำหรับของเหลว ฝุ่น อนุภาค ของแข็ง และสื่ออื่นๆ |
| รุ่นสินค้า | NYSP-UK861, NYSP-UK862, NYSP-UK863, NYSP-UK864, NYSP-UK865, NYSP-UK866 |
| แบบฟอร์มโพรบ | แบบสาย แบบก้าน แบบแบน |
| วัสดุโพรบ | 304, 316, PTFE, เซรามิก (อุปกรณ์เสริม) |
| ความยาวของโพรบ | 500 มม. (ความยาวสามารถปรับแต่งได้ตามเงื่อนไขของไซต์) |
| แหล่งจ่ายไฟ | 24VDC, 220V AC |
| สัญญาณเอาท์พุต | เอาต์พุตรีเลย์สองขั้ว (DPDT), 5A 24V DC หรือ 5A 220VAC |
| อุณหภูมิโดยรอบ | - 40 ~ + 80 ℃ |
| อุณหภูมิกระบวนการ | -40~+130℃, -184~+260℃, >+260℃ เลือกหัววัดอุณหภูมิเซรามิกที่มีอุณหภูมิสูง |
| แรงดันในกระบวนการ | -0.1~2.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว ตัวยึด หน้าแปลน (อุปกรณ์เสริม) |
| เวลาล่าช้า | ปรับได้ 0 ~ 30 วินาที |
| การป้องกันการสูญเสียพลังงาน | เปิดปกติ ปิดปกติ สลับได้ที่หน้างาน |
| ความไว | 0.5pf~750pf |
| สัญญาณเตือนข้อผิดพลาด | ขีด จำกัด บนหรือล่างปรับได้ที่ไซต์ |
| เกรดป้องกัน | IP67 |
| เกรดกันระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้ได้!
