รายละเอียดสินค้า:
|
หมายเลขผลิตภัณฑ์: | NYLD-WL | ความชื้นสัมพัทธ์: | 5%~90% |
---|---|---|---|
อุณหภูมิปานกลาง: | -20~+120°C | อุณหภูมิโดยรอบ: | -20~+60°C |
ความกดอากาศ: | 86kPa~106kPa | สัญญาณเอาท์พุต: | 4~20mA สัญญาณ |
ระดับการป้องกัน/ป้องกันการระเบิด: | IP67/ExiaIIBT5, ExdIIBT6 (ดูรายละเอียดในใบรับรอง) | เอาท์พุทการสื่อสาร: | การสื่อสาร RS485 โปรโตคอล HART ฯลฯ |
แสงสูง: | เครื่องวัดการไหลของกังหันควบคุมอัจฉริยะ,เครื่องวัดการไหลของกังหันแม่เหล็กไฟฟ้า,เครื่องวัดการไหลของน้ำแม่เหล็กไฟฟ้ากังหัน |

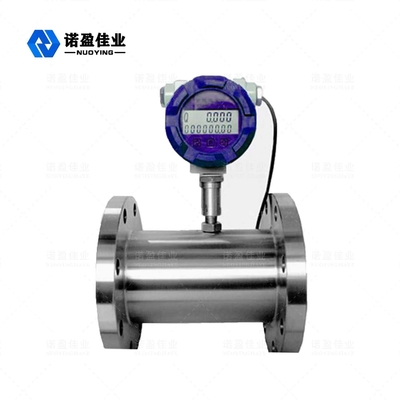

เครื่องวัดอัตราการไหลของกังหันควบคุมอัจฉริยะโครงสร้างเรียบง่ายความแม่นยำสูง
หลักการทำงานของเครื่องวัดการไหลของกังหัน
เมื่อของเหลวที่วัดได้ไหลผ่านเซ็นเซอร์ ภายใต้การกระทำของของไหล ใบพัดจะถูกบังคับให้หมุน และความเร็วในการหมุนของมันจะเป็นสัดส่วนกับความเร็วการไหลเฉลี่ยของไปป์ไลน์ และการหมุนของใบพัดจะเปลี่ยนค่าความไม่เต็มใจเป็นระยะๆ ของ ตัวแปลงแมกนีโตอิเล็กทริกฟลักซ์แม่เหล็กในคอยล์ตรวจจับจะเปลี่ยนแปลงเป็นระยะ ทำให้เกิดศักย์เหนี่ยวนำเป็นระยะ กล่าวคือ สัญญาณพัลส์ไฟฟ้า ซึ่งขยายโดยแอมพลิฟายเออร์และส่งไปยังเครื่องมือแสดงผลเพื่อแสดงผล
คุณสมบัติการออกแบบเครื่องวัดการไหลของกังหัน
◎เหมาะสำหรับการวัดแรงดันสูง และไม่จำเป็นต้องเปิดรูบนตัวมิเตอร์ และง่ายต่อการสร้างเครื่องวัดความดันสูง
◎มีเซนเซอร์พิเศษหลายประเภท ซึ่งสามารถออกแบบเป็นเซนเซอร์พิเศษต่างๆ ได้ตามความต้องการพิเศษของผู้ใช้ เช่น ชนิดอุณหภูมิต่ำ ชนิดสองทิศทาง ชนิดรูเจาะ ชนิดพิเศษสำหรับผสมทราย เป็นต้น
◎สามารถทำเป็นปลั๊กอินได้ เหมาะสำหรับการวัดขนาดใหญ่ โดยสูญเสียแรงดันเพียงเล็กน้อย ราคาต่ำ การไหลและการสกัดอย่างต่อเนื่อง รวมถึงการติดตั้งและบำรุงรักษาที่สะดวก
พารามิเตอร์ทางเทคนิคเครื่องวัดการไหลของกังหัน
วัสดุเซ็นเซอร์ | สแตนเลส 304 สแตนเลส 316 (L) ฯลฯ | |
อุณหภูมิโดยรอบ | -20~+60°C | |
อุณหภูมิปานกลาง | -20~+120°C | |
ความชื้นสัมพัทธ์ | 5%~90% | |
ความกดอากาศ | 86Kpa~106Kpa | |
สัญญาณเอาท์พุต | สัญญาณพัลส์, สัญญาณ 4 ~ 20mA | |
เอาท์พุทการสื่อสาร | การสื่อสาร RS485 โปรโตคอล HART ฯลฯ | |
แหล่งจ่ายไฟ | A. แหล่งจ่ายไฟภายนอก: +24VDC±15%, ripple≤±5 | B. แหล่งจ่ายไฟภายใน: แบตเตอรี่ลิเธียม 3.0V10AH จำนวน 1 ชุด |
ระดับการป้องกัน/ป้องกันการระเบิด | IP67/ExiaIIBT5, ExdIIBT6 (ดูรายละเอียดในใบรับรอง) |
