รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลว แก๊ส ไอน้ำ | ช่วงการวัด: | URL ขีด จำกัด บน (0.006-40) |
|---|---|---|---|
| แหล่งจ่ายไฟ: | 24VDC (± 30%) | เติมของเหลว: | น้ำมันซิลิโคน น้ำมันเฉื่อย (ไม่จำเป็น) |
| อุณหภูมิแวดล้อม: | -40~+85℃ | อุณหภูมิกระบวนการ: | -25~+125℃(>+125℃ สามารถปรับแต่งได้) |
| กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) | เอฟเฟกต์การสั่นสะเทือน: | <±1% ของช่วงสูงสุด (10～60Hz, S=0.07mm; 60～150Hz, g=9.8m/s2, ในทุกทิศทาง) |
| แสงสูง: | เครื่องส่งสัญญาณความดันแบบปรับได้,เครื่องส่งสัญญาณแรงดันแก๊ส 24VDC,เครื่องส่งสัญญาณแรงดันไอน้ำ IP67 |
||

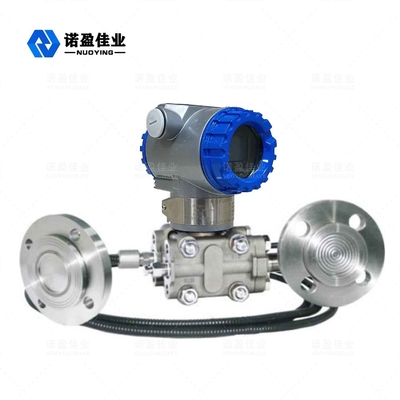

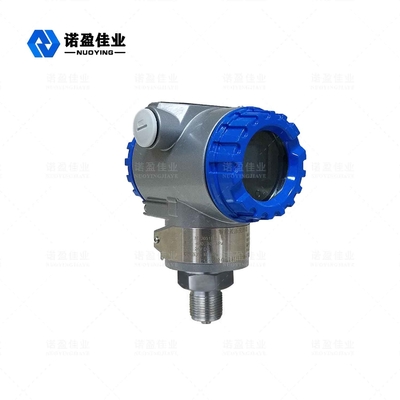

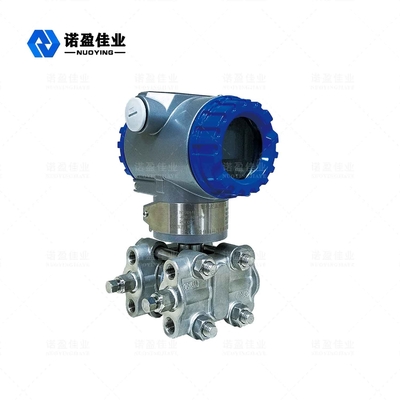

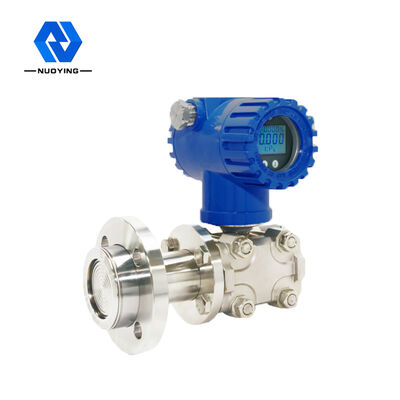

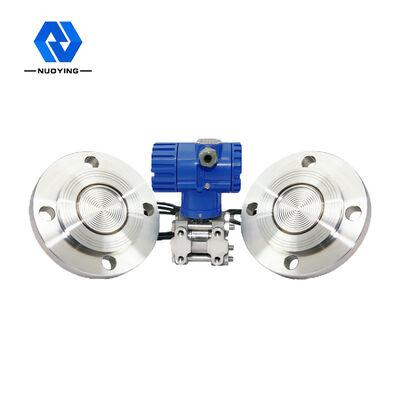

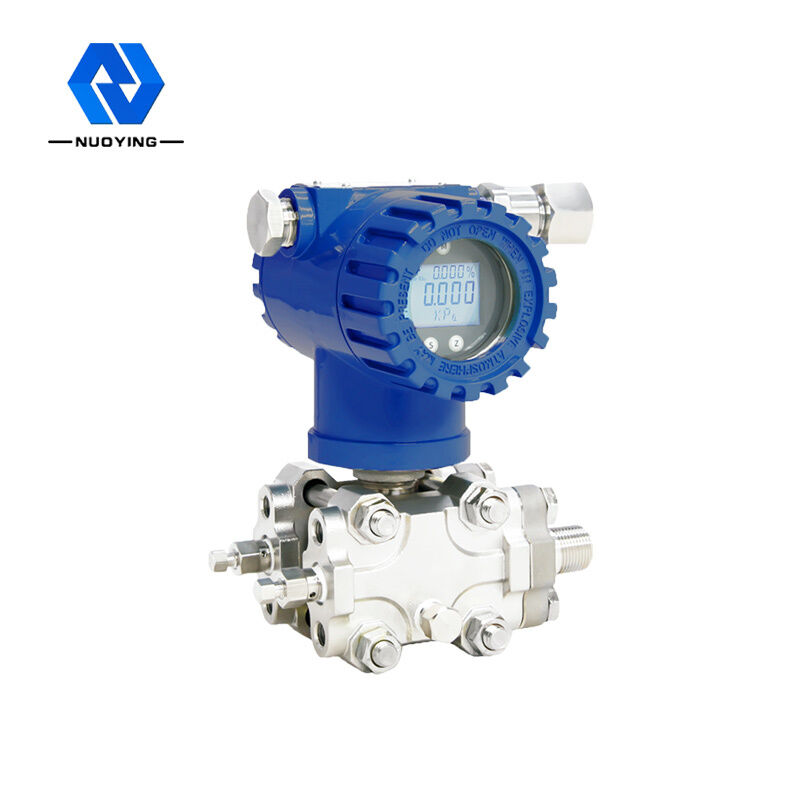

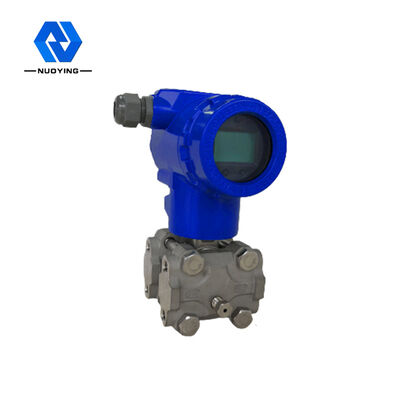

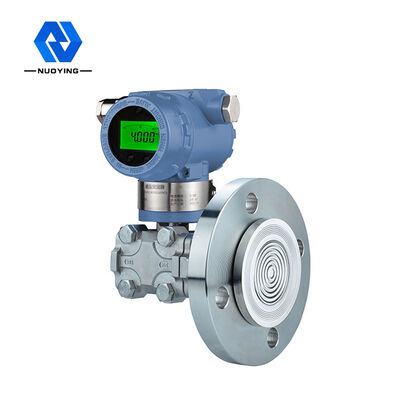

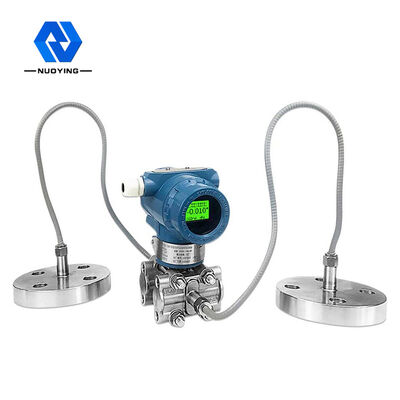

0.1 ~ 16 วินาทีที่ปรับได้ 24VDC IP67 NY3051 เครื่องส่งสัญญาณเซ็นเซอร์ความดัน
NP3051 ซีรีส์เครื่องส่งสัญญาณความดัน/ความดันแตกต่างอัจฉริยะเป็นเครื่องมือภาคสนามอัจฉริยะที่สอดคล้องกับโปรโตคอล HARTการใช้ไดอะแฟรมนำเข้าดั้งเดิมในการออกแบบไมโครโปรเซสเซอร์ภายนอกและวงจรการสื่อสาร HART คุณสามารถจัดเก็บโปรโตคอลการสื่อสาร HART ที่สนับสนุนของซอฟต์แวร์คอมพิวเตอร์ส่วนบนหรือโปรโตคอลการสื่อสาร HART ให้สอดคล้องกับ 268, 275 และอุปกรณ์ที่ใช้มืออื่น ๆ สำหรับสองคน - การสื่อสารทางและด้วยจอแสดงผล LCD ดิจิตอลอัจฉริยะ 5 หลัก คุณสามารถแสดงค่าความดัน/ค่าความดัน ค่ากระแสไฟขาออกและค่าเปอร์เซ็นต์เอาต์พุต การดีบักสะดวกมาก เพื่อให้ได้ฟังก์ชันดิจิตอลและอัจฉริยะของเครื่องส่งสัญญาณ และเข้ากันได้ ด้วยสัญญาณเอาท์พุตแบบอะนาล็อก 4 ~ 20mA แบบดั้งเดิมเพื่อไม่ให้เปลี่ยนระบบควบคุมเพื่อให้บรรลุและเปลี่ยนมิเตอร์แบบแอนะล็อก
NY3051 หลักการทำงานของตัวส่งสัญญาณเซ็นเซอร์ความดัน
NP3051 series เครื่องส่งสัญญาณความดัน / ความดันแตกต่างอัจฉริยะมีชุดตรวจจับความจุตัวแปรที่เรียกว่า "." ห้องดูรูปด้านล่าง ความดันในกระบวนการถูกส่งผ่านห้อง "δ" ทั้งสองด้านของไดอะแฟรมแยก เติมของเหลวไปที่ช่อง "δ" ไปยังไดอะแฟรมตรงกลาง ไดอะแฟรมตรงกลางเป็นองค์ประกอบยืดหยุ่นตึง ซึ่งก่อให้เกิด การเปลี่ยนรูปที่สอดคล้องกันสำหรับความแตกต่างของแรงดันระหว่างสองด้านที่กระทำกับมันและการกระจัดนี้จะถูกแปลงเป็นความจุส่วนต่างที่เกิดขึ้นบนแผ่นขั้วของตัวเก็บประจุ ความจุที่แตกต่างกันจะถูกแปลงเป็นสัญญาณเอาท์พุตมาตรฐานโดยวงจรอิเล็กทรอนิกส์
NY3051 คุณสมบัติการออกแบบเครื่องส่งสัญญาณเซ็นเซอร์ความดัน
1. ความแม่นยำสูงและเสถียรภาพที่ดี
2. ด้วยการวินิจฉัยตนเองอย่างต่อเนื่อง การชดเชยเชิงเส้น และฟังก์ชันการปรับละเอียดแบบดิจิตอล
3. สามารถรับรู้การปรับตำแหน่งและช่วงศูนย์ในพื้นที่และการปรับระยะไกลสามารถทำได้โดยใช้ตัวควบคุมระยะไกลหรือคอมพิวเตอร์
4. ผลลัพธ์เชิงเส้นหรือรากที่สองสามารถเลือกได้ตามการใช้งานที่แตกต่างกัน
5. เวลาในการหน่วงสามารถตั้งค่าให้เปลี่ยนระหว่าง 0.1 ~ 16 วินาที
6. สามารถแปลงหน่วยค่าความดันระหว่าง KPa, Pa, InH20 bar ฯลฯ ได้
7. สามารถตั้งค่าโหมดความล้มเหลวและความปลอดภัยได้โดยการสลับสวิตช์ความล้มเหลว/ความปลอดภัย
8. ด้วยโหมดจุดเดียวหลายจุดและต่อเนื่อง
9. ด้วยฟังก์ชันป้องกันไฟฟ้าขัดข้อง สามารถบันทึกข้อมูลการทำงานโดยอัตโนมัติเมื่อไฟฟ้าขัดข้อง
10. ส่วนประกอบที่เป็นของแข็ง แผงวงจรพิมพ์แบบเสียบปลั๊ก ขนาดเล็ก น้ำหนักเบา แข็งแรง กันกระแทก
11. ลักษณะการป้องกันการโอเวอร์โหลดทางเดียวที่ดี
NY3051 พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณเซ็นเซอร์ความดัน
| แอปพลิเคชันทั่วไป | ของเหลว แก๊ส ไอน้ำ |
| ช่วงการวัด | URL ขีด จำกัด บน (0.006-40) |
| แหล่งจ่ายไฟ | 24VDC (± 30%) |
| อุณหภูมิแวดล้อม | -40~+85℃ |
| อุณหภูมิกระบวนการ | -25~+125℃(>+125℃ สามารถปรับแต่งได้) |
| แรงกระแทก | <0.005%/v |
| เติมของเหลว | น้ำมันซิลิโคน น้ำมันเฉื่อย (ไม่จำเป็น) |
| เอฟเฟกต์การสั่นสะเทือน | <±1% ของช่วงสูงสุด (10～60Hz, S=0.07mm; 60～150Hz, g=9.8m/s2, ในทุกทิศทาง) |
| ระดับความแม่นยำ | เกรด 0.1,เกรด 0.2 |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| ระดับการป้องกัน | IP65 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | Exia II CT6, Exd II BT5 (อุปกรณ์เสริม) |
NY3051 ฟิลด์แอปพลิเคชันเครื่องส่งสัญญาณเซ็นเซอร์ความดัน
NP3051 series เครื่องส่งสัญญาณความดัน/ความดันแตกต่างแบบอัจฉริยะเหมาะสำหรับการวัดระดับของเหลวของถังเก็บตัวกลางในอุตสาหกรรมต่างๆ เช่น ปิโตรเลียมแห้ง อุตสาหกรรมเคมี พลังงานไฟฟ้า อุตสาหกรรมเบา และยา เป็นเครื่องวัดระดับที่ใช้กันอย่างแพร่หลาย
