รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว แก๊ส ไอน้ำ | แหล่งจ่ายไฟ: | (12-36)VDC(±30%) |
---|---|---|---|
สัญญาณเอาท์พุต: | 4...20mADC/ฮาร์ต/RS485. | กระบวนการเชื่อมต่อ: | หน้าแปลน เกลียว (อุปกรณ์เสริม) |
อุณหภูมิกระบวนการ: | -25~+125℃(>+125℃ สามารถปรับแต่งได้) | ช่วงการวัด: | URL ขีดจำกัดบน |
วัสดุที่อยู่อาศัย: | อลูมิเนียม สแตนเลส (ไม่จำเป็น) | เวลาหน่วง: | ปรับได้ 0.1 ~ 16 วินาที |
แสงสูง: | เครื่องส่งสัญญาณเซ็นเซอร์ความดันหน้าแปลน,เครื่องส่งสัญญาณความดันของเหลว 20mA,เซ็นเซอร์ส่งสัญญาณความดันแก๊ส |

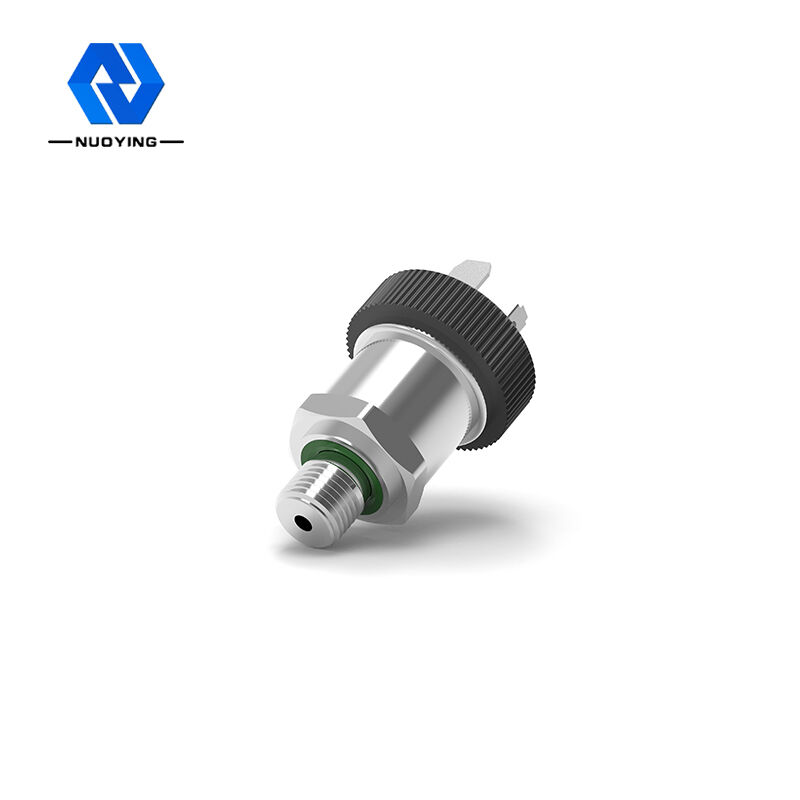

เอาต์พุตที่เสถียรความไวแสงสูง 20mA NP-93420 ตัวส่งสัญญาณเซ็นเซอร์ความดัน
NP93420 series diffusion silicon pressure sensor ทั้งหมดใช้ชิปนำเข้า หลังจากออกแบบโครงสร้างอย่างระมัดระวัง ประมวลผลสัญญาณและประกอบ และปฏิบัติตามมาตรฐานแห่งชาติอย่างเคร่งครัดสำหรับการทดสอบและผลิตเซ็นเซอร์ความดันรุ่นใหม่ชุดผลิตภัณฑ์มีเอาต์พุตที่เสถียร ความไวและความแม่นยำสูง และลักษณะอุณหภูมิที่ดี และความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
NP-93420 หลักการทำงานของตัวส่งสัญญาณเซ็นเซอร์ความดัน
ซีรีส์ NP93420 คือการใช้เซมิคอนดักเตอร์ piezoresistive effect และเทคโนโลยีไมโครแมชชีนนิ่งในแผ่นเวเฟอร์ซิลิกอนผลึกเดี่ยวของผลึกเฉพาะขึ้นด้วยโฟโตลิโทกราฟี การแพร่กระจายและกระบวนการเซมิคอนดักเตอร์อื่น ๆ ในการผลิต - สะพานวีทสโตน การก่อตัวของไดอะแฟรมที่ละเอียดอ่อนเมื่ออยู่ภายใต้การกระทำ ของแรงภายนอกทำให้เกิดการเปลี่ยนแปลงเล็กน้อยในการเปลี่ยนแปลงความต้านทาน เพื่อให้ความต้านทานแขนสะพานเปลี่ยนแปลง (คู่หนึ่งมีขนาดใหญ่ขึ้นและคู่หนึ่งมีขนาดเล็กลง) ในการส่งสัญญาณแรงดันไฟกระตุ้น หลังจากการชดเชยอุณหภูมิคอมพิวเตอร์ การปรับความต้านทานด้วยเลเซอร์ การขยายสัญญาณ และการประมวลผลอื่นๆ วิธีการและการทดสอบการประกอบ การสอบเทียบ และกระบวนการอื่นๆ ที่เข้มงวดเพื่อผลิตเครื่องส่งสัญญาณแรงดันด้วยสัญญาณเอาต์พุตมาตรฐาน
NP-93420 พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณความดันเซนเซอร์
แอปพลิเคชันทั่วไป | ของเหลว แก๊ส ไอน้ำ |
ช่วงการวัด | URL ขีดจำกัดบน |
แหล่งจ่ายไฟ | (12-36)VDC(±30%) |
อุณหภูมิแวดล้อม | -40~+85℃ |
อุณหภูมิกระบวนการ | -25~+125℃(>+125℃ สามารถปรับแต่งได้) |
สัญญาณเอาท์พุต | 4...20mADC/ฮาร์ต/RS485. |
เวลาหน่วง | ปรับได้ 0.1 ~ 16 วินาที |
โอเวอร์โหลดที่อนุญาตได้ | น้อยกว่าหรือเท่ากับสองเท่าของช่วงพิกัด |
ความมั่นคงในระยะยาว | ≤±0.2%FS/ปี |
ระดับความแม่นยำ | เกรด 0.1,เกรด 0.2 |
วัสดุตัวเรือน | อลูมิเนียม สแตนเลส (ไม่จำเป็น) |
กระบวนการเชื่อมต่อ | หน้าแปลน เกลียว (อุปกรณ์เสริม) |
ระดับการป้องกัน | IP65 (อุปกรณ์เสริม) |
เกรดกันระเบิด | Exia II CT6, Exd II BT5 (อุปกรณ์เสริม) |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
NP-93420 คุณสมบัติการออกแบบเครื่องส่งสัญญาณเซ็นเซอร์ความดัน
1. เอาต์พุตที่เสถียร, ความไวสูง, ผลกระทบของสัญญาณรบกวนและเสียงรบกวนและปัจจัยอื่น ๆ ค่อนข้างน้อย, ค่าใช้จ่ายที่สอดคล้องกันของวงจรเครื่องขยายเสียงลดลง, และความละเอียดดีขึ้นอย่างมาก
2. วงจรรวมพิเศษ V / I อุปกรณ์ต่อพ่วงไม่กี่ตัว ความน่าเชื่อถือสูง การบำรุงรักษาที่ง่ายและสะดวก ขนาดเล็ก น้ำหนักเบา ติดตั้งและตรวจแก้จุดบกพร่องได้ง่ายมาก
3. เปลือกหล่อโลหะผสมอลูมิเนียม, การแยกสามขั้ว, ชั้นป้องกันการฉีดพ่นด้วยไฟฟ้าสถิต, แข็งแรงและทนทาน
4. 4-20mA DC การส่งสัญญาณสองสายความสามารถในการป้องกันการรบกวนที่แข็งแกร่งระยะการส่งข้อมูลที่ยาวนาน
5. LED, LCD, ตัวชี้สามชนิดของหัวมิเตอร์บ่งชี้, การอ่านภาคสนามสะดวกมากสามารถใช้วัดสารหนืด ผลึก และสารกัดกร่อน
6. เมื่อนำไปใช้กับสนามอันตรายและระเบิด เครื่องส่งสัญญาณความดันซิลิกอนแบบกระจายถูกใช้ ผลิตภัณฑ์มีลักษณะของกระแสไฟต่ำ แรงดันต่ำ การใช้พลังงานต่ำ ฯลฯ เป็นผลิตภัณฑ์ป้องกันการระเบิดที่ปลอดภัยอย่างแท้จริง และติดตั้ง ใบรับรองป้องกันการระเบิด
7. การใช้สแตนเลสและโครงสร้างป้องกันพิเศษ และวงจรขยายของฟ้าผ่า ป้องกันการรบกวน ป้องกันแรงดันเกิน กระแสเกิน และชุดของการป้องกันหมายถึงการปรับปรุงการกัดกร่อนปิดผนึกที่เชื่อถือได้และความต้านทานต่อสภาพแวดล้อมการทำงานที่รุนแรง เหมาะสมอย่างยิ่งสำหรับความต้องการในการวัดและควบคุมสถานที่อุตสาหกรรมทั่วไป
ฟิลด์แอปพลิเคชันเครื่องส่งสัญญาณความดัน NP-93420
1. ปิโตรเลียม/ปิโตรเคมี/เคมี: มีอุปกรณ์ควบคุมปริมาณเพื่อให้การวัดและควบคุมการไหลที่ถูกต้องสามารถวัดแรงดันและระดับของท่อและถังเก็บ
2.ไฟฟ้า / ก๊าซในเมือง / บริษัทและธุรกิจอื่น ๆ : สำหรับการวัดที่ต้องการความเสถียรและความแม่นยำสูง
3.เยื่อกระดาษและกระดาษ: สำหรับการใช้งานที่ต้องการของเหลวที่ทนต่อสารเคมีและการกัดกร่อน
4. เหล็กกล้า/โลหะนอกกลุ่มเหล็ก/เซรามิกส์: สำหรับการวัดแรงดันของเตาหลอม ฯลฯ ที่ต้องการความเสถียรสูงและความแม่นยำสูง
5.เครื่องจักร/การต่อเรือ: ใช้ในสถานที่ที่ต้องการการวัดที่เสถียรภายใต้การควบคุมอย่างเข้มงวด (อุณหภูมิ ความชื้น ฯลฯ) ที่มีความแม่นยำสูง
