รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลว (น้ำสะอาด น้ำมันหล่อลื่น ของเหลวกัดกร่อน ฯลฯ) | ช่วงการวัด: | URL ขีดจำกัดบน (0-4m;0-170m) |
|---|---|---|---|
| แหล่งจ่ายไฟ: | 24VDC(±5%) | อุณหภูมิกระบวนการ: | -10~+70℃ |
| สัญญาณเอาท์พุต: | 4...20mADC/ฮาร์ต/RS485. | กระบวนการเชื่อมต่อ: | การติดตั้งหน้าแปลน เกลียว ตัวยึด (อุปกรณ์เสริม) |
| แสงสูง: | เครื่องส่งสัญญาณระดับของเหลว 20mA,เครื่องส่งสัญญาณระดับของเหลวแบบแปลน,เครื่องส่งเซ็นเซอร์ระดับของเหลว |
||
ความเสถียรที่ดีและเครื่องส่งสัญญาณระดับของเหลว 20mA ความแม่นยำสูง

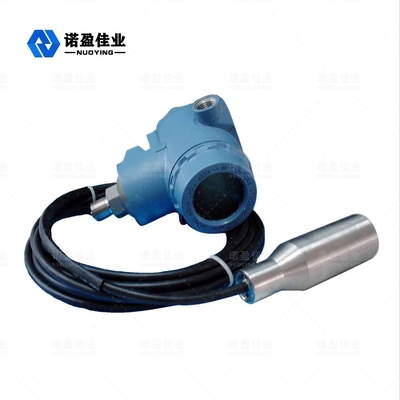

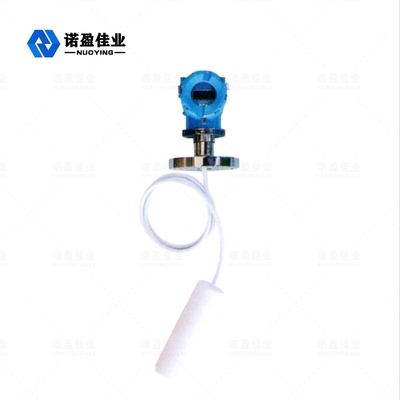

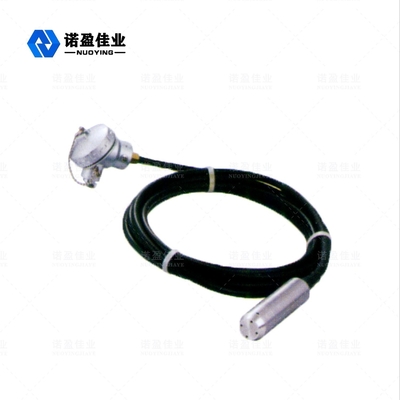

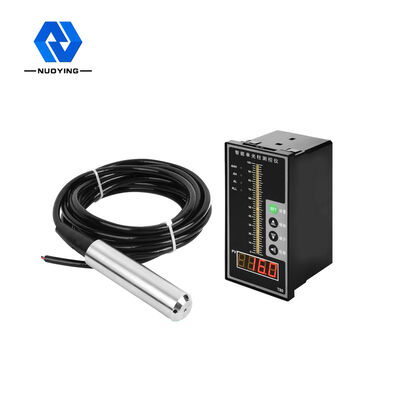

เครื่องส่งสัญญาณระดับของเหลว NH93420 ซีรีส์เป็นแบบสแตนเลสทั้งหมด เครื่องมือวัดระดับของเหลว piezoresistive ของแข็งใต้น้ำปิดผนึกอย่างเต็มที่ผลิตภัณฑ์นี้ใช้เซ็นเซอร์ความดัน piezoresistive ที่มีความเสถียรและความน่าเชื่อถือสูงจากแบรนด์ต่างประเทศที่มีชื่อเสียง ตลอดจนวงจรประมวลผลเครื่องส่งสัญญาณอัจฉริยะที่มีความแม่นยำสูงใช้เทคโนโลยีการชดเชยอุณหภูมิแบบดิจิตอลที่แม่นยำและเทคโนโลยีการแก้ไขแบบไม่เชิงเส้นเพื่อแปลงสัญญาณบิตเป็นเอาต์พุตสัญญาณไฟฟ้ามาตรฐานสายเคเบิลกันน้ำถูกปิดผนึกด้วยปลอกหุ้ม และท่อระบายอากาศอยู่ในสายเคเบิล ซึ่งสามารถใช้ในของเหลวได้เป็นเวลานานโครงสร้างแบบบูรณาการและสัญญาณเอาท์พุตที่ได้มาตรฐานช่วยให้ใช้งานนอกสถานที่ได้สะดวกและควบคุมอัตโนมัติสินค้าทำงานด้วยระบบสองสาย ขนาดเล็ก น้ำหนักเบา ติดตั้งง่าย ใช้งานสะดวกเหมาะสำหรับการวัดและควบคุมระดับของเหลวในด้านปิโตรเลียม เคมี โรงไฟฟ้า การประปาในเมือง และการสำรวจอุณหภูมิของน้ำ
หลักการทำงานของเครื่องส่งสัญญาณระดับของเหลว

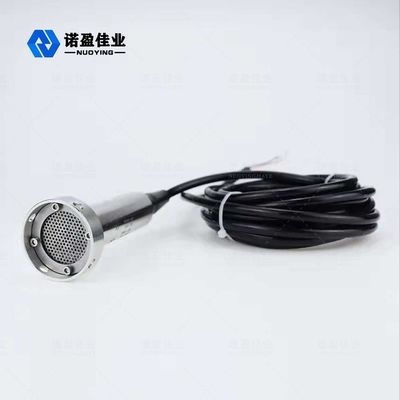

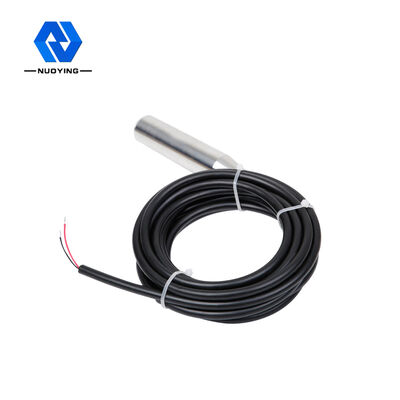

เครื่องส่งสัญญาณระดับประกอบด้วยสายเคเบิลนำก๊าซพิเศษที่มีท่อเส้นเลือดฝอยในตัว ขั้วต่อทนแรงดัน และหัววัดโครงสร้างโพรบของเกจวัดระดับใต้น้ำเป็นกระบอกสแตนเลสที่มีไดอะแฟรมที่ด้านล่างและหุ้มด้วยตัวเรือนพลาสติกเจาะรูการวัดระดับของเหลวเป็นความแตกต่างระหว่างความดันสถิตของของเหลวบนโพรบกับความดันบรรยากาศจริง จากนั้นความแตกต่างของความดันจะถูกแปลงเป็นสัญญาณเอาต์พุต 4 ~ 20mA โดยเซ็นเซอร์เซรามิก (ติดอยู่กับฟิล์มสแตนเลส) และชิ้นส่วนอิเล็กทรอนิกส์
เมื่อเครื่องส่งสัญญาณระดับของเหลวแรงดันสถิตลงในความลึกที่แน่นอนในของเหลวที่จะวัด สูตรความดันบนพื้นผิวของเหลวของเซ็นเซอร์คือ: PA=p*g h+Pa จะได้สูตรระดับของเหลว: h=PA -โพ/p *g
ในเวลาเดียวกัน ความดันของของเหลวจะถูกนำเข้าสู่ห้องแรงดันบวกของเซ็นเซอร์ผ่านสแตนเลสที่นำอากาศ จากนั้นความดันบรรยากาศบนพื้นผิวของเหลวจะเชื่อมต่อกับห้องแรงดันลบของเซ็นเซอร์เพื่อชดเชย Po ที่ด้านหลังของเซ็นเซอร์เพื่อให้ความดันที่เซ็นเซอร์วัดได้คือ: PA-Po =p*gh
หากความหนาแน่นของของเหลวเท่ากัน ความแตกต่างของแรงดันสถิตจะเป็นสัดส่วนกับความสูงของระดับของเหลว
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับของเหลว
| แอปพลิเคชันทั่วไป | ของเหลว (น้ำสะอาด น้ำมันหล่อลื่น ของเหลวกัดกร่อน ฯลฯ) |
| ช่วงการวัด | URL ขีดจำกัดบน (0-4m;0-170m) |
| แหล่งจ่ายไฟ | 24VDC(±5%) |
| อุณหภูมิกระบวนการ | -10~+70℃ |
| สัญญาณเอาท์พุต | 4...20mADC/ฮาร์ต/RS485. |
| เวลาหน่วง | ปรับได้ 0.1 ~ 16 วินาที |
| ความจุเกิน | <(U-15)/0.02A |
| วัสดุไดอะแฟรม | 316L, ไดอะแฟรมเซรามิก (อุปกรณ์เสริม) |
| วัสดุเคส | อลูมิเนียม สแตนเลส (อุปกรณ์เสริม) |
| กระบวนการเชื่อมต่อ | การติดตั้งหน้าแปลน เกลียว ตัวยึด (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP68 |
| เกรดกันระเบิด | Exia II CT5, Exd II BT5 (อุปกรณ์เสริม) |
| ประสิทธิภาพเสถียรภาพ | ±0.05%FS/ปี;±0.1%FS/ปี |
| การแสดงสด | จอแอลซีดี (อุปกรณ์เสริม) |
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับของเหลว
1. เสถียรภาพที่ดีและความแม่นยำสูง
2. โครงสร้างมีความประณีต สามารถใส่ลงในสื่อที่วัดได้โดยตรงเพื่อวัดระดับของเหลว และสะดวกในการติดตั้งและใช้งาน
3. โครงสร้างแข็งแรง ไม่มีชิ้นส่วนที่เคลื่อนไหว มีความน่าเชื่อถือสูงและอายุการใช้งานยาวนานการวัดที่มีความแม่นยำสูงสามารถทำได้ตั้งแต่น้ำ น้ำมัน ไปจนถึงแป้งที่มีความหนืดสูง และไม่ได้รับผลกระทบจากการเกิดฟอง การสะสมตัว และลักษณะทางไฟฟ้าของตัวกลางที่วัดได้
4. การชดเชยอุณหภูมิที่หลากหลาย
5. ด้วยการป้องกันขั้วไฟฟ้าย้อนกลับและการป้องกันการ จำกัด กระแสไฟเกิน, ป้องกันฟ้าผ่า, การรบกวนคลื่นความถี่วิทยุ
เขตข้อมูลแอปพลิเคชันเครื่องส่งสัญญาณระดับของเหลว
เครื่องส่งสัญญาณระดับอินพุตแบบ Hydrostatic (เครื่องวัดระดับอินพุต) เหมาะสำหรับการวัดระดับของสื่อต่างๆ ในระบบและอุตสาหกรรม เช่น ปิโตรเคมี โลหะวิทยา พลังงานไฟฟ้า เภสัชกรรม น้ำประปา และการระบายน้ำ และการปกป้องสิ่งแวดล้อมในเวลาเดียวกัน เครื่องวัดระดับอุทกสถิตยังใช้กันอย่างแพร่หลายในการประปาและการระบายน้ำในเมือง การบำบัดน้ำเสีย น้ำบาดาล เขื่อนในอ่างเก็บน้ำ แม่น้ำ มหาสมุทร และเขตตรวจสอบระดับน้ำอื่นๆ
