รายละเอียดสินค้า:
|
ช่วงการวัด: | -20~+1600℃ | อุณหภูมิแวดล้อม: | -20~+80℃ |
---|---|---|---|
แหล่งจ่ายไฟ: | 24VDC (12VDC ~ 30VDC) | ความจุเกิน: | 0~500Ω |
ความชื้นสัมพัทธ์: | 5%-95% | กระบวนการเชื่อมต่อ: | หน้าแปลน เกลียว (อุปกรณ์เสริม) |
แอปพลิเคชันทั่วไป: | การวัดของเหลวและไอระเหยในช่วง -200°C ถึง 1600°C ในกระบวนการต่างๆ และตัวกลางที่เป็นก๊าซหรืออุณหภูมิพื | สัญญาณเอาท์พุต: | 4...20mADC(สองบรรทัด);1~5VDC(สามบรรทัด) |
แสงสูง: | เครื่องส่งสัญญาณเซ็นเซอร์อุณหภูมิ 24VDC,เครื่องส่งสัญญาณเซ็นเซอร์อุณหภูมิความแม่นยำสูง,เซ็นเซอร์อุณหภูมิอุตสาหกรรมหน้าแปลน |

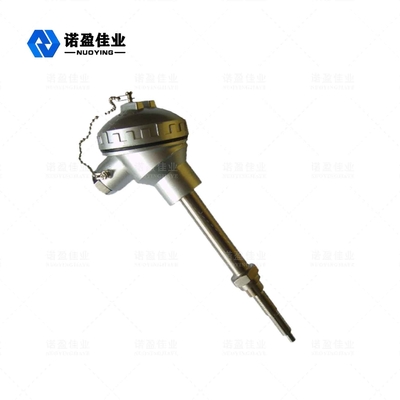

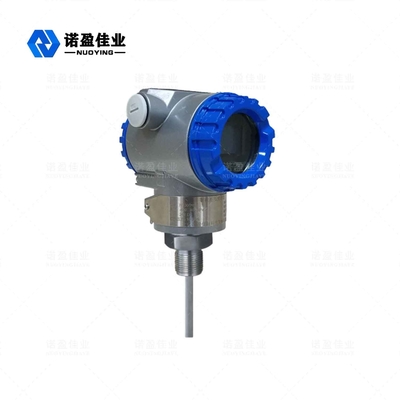

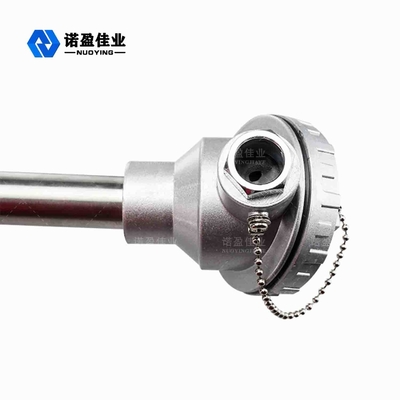

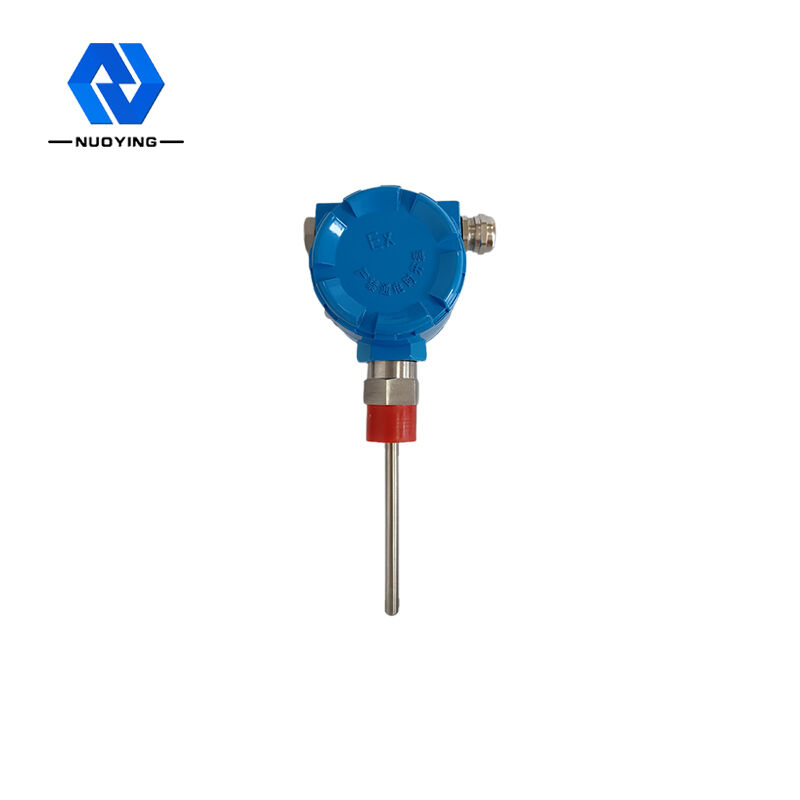

เวลาตอบสนองที่รวดเร็ว เครื่องส่งสัญญาณเซ็นเซอร์อุณหภูมิ 24VDC ความแม่นยำสูง
หลักการทำงานของเครื่องส่งสัญญาณเซ็นเซอร์อุณหภูมิ
เครื่องส่งสัญญาณอุณหภูมิ NT93420 ใช้เทอร์โมคัปเปิล RTD เป็นองค์ประกอบการวัดอุณหภูมิ สัญญาณเอาท์พุตจากองค์ประกอบการวัดอุณหภูมิจะถูกส่งไปยังโมดูลเครื่องส่งสัญญาณ ซึ่งจะถูกแปลงเป็นสัญญาณกระแสไฟ 4~20mA สัญญาณแรงดันไฟ 0-5V/0-10V และเอาต์พุตสัญญาณดิจิตอล RS485 หลังจากการประมวลผลวงจรของการรักษาเสถียรภาพแรงดันไฟฟ้าและการกรอง การขยายการทำงาน การแก้ไขแบบไม่เชิงเส้น การแปลง V/I การป้องกันกระแสคงที่และย้อนกลับ ฯลฯ ด้วยความสัมพันธ์เชิงเส้นกับอุณหภูมิ
คุณสมบัติการออกแบบเครื่องส่งสัญญาณเซ็นเซอร์อุณหภูมิ
1. ติดตั้งง่าย มีช่วงการวัดอุณหภูมิให้เลือกหลากหลาย
2. แก๊ส-ของเหลวแบบ dual-use เข้ากันได้กับ 316L สำหรับสื่อใดๆ
3. มีสัญญาณแอนะล็อกเชิงเส้นให้เลือกหลากหลาย
4. เวลาตอบสนองที่รวดเร็ว ความแม่นยำสูง โครงสร้างที่กะทัดรัดและทนทาน ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
5. เสถียรภาพระยะยาวที่ดี ใช้พลังงานต่ำ ขนาดเล็ก.
6. กันน้ำ กันระเบิด ทนอุณหภูมิ และกันกระแทก.
พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณเซ็นเซอร์อุณหภูมิ
แอปพลิเคชันทั่วไป | การวัดของเหลวและไอระเหยในช่วง -200°C ถึง 1600°C ในกระบวนการต่างๆ และตัวกลางที่เป็นก๊าซหรืออุณหภูมิพื้นผิวของแข็ง |
ช่วงการวัด | -20~+1600℃ |
แหล่งจ่ายไฟ | 24VDC (12VDC ~ 30VDC) |
อุณหภูมิแวดล้อม | -20~+80℃ |
สัญญาณเอาท์พุต | 4...20mADC(สองบรรทัด);1~5VDC(สามบรรทัด) |
ความชื้นสัมพัทธ์ | 5%-95% |
ความจุเกิน | 0~500Ω |
เวลาตอบสนอง | ≤350mS |
อุณหภูมิลอยตัว | ±0.025%/℃ |
เวลาล่องลอย | น้อยกว่า ±0.5% ต่อปี |
วัสดุท่อป้องกัน |
1Cr18Ni9Ti หรือหลอดเซรามิกหรืออลูมินาสูง |
กระบวนการเชื่อมต่อ | หน้าแปลน เกลียว (อุปกรณ์เสริม) |
วัสดุตัวเรือน | อลูมิเนียม (ไม่จำเป็น) |
ขนาดอินเตอร์เฟส | M27×2 หรือหลอดเซรามิกแบบอินไลน์ (อุปกรณ์เสริม) |
ระดับการป้องกัน | IP67 |
เกรดกันระเบิด | Exia II BT6, Exd II BT5 (อุปกรณ์เสริม) |
ฟิลด์แอปพลิเคชันเครื่องส่งสัญญาณเซ็นเซอร์อุณหภูมิ
ปิโตรเลียม เคมี เส้นใยเคมีสิ่งทอ ยาง วัสดุก่อสร้างพลังงานไฟฟ้า, โลหะวิทยา, ยา;การควบคุมกระบวนการวัดอุณหภูมิในโรงงานอาหารและอุตสาหกรรมอื่นๆเหมาะอย่างยิ่งสำหรับระบบการวัดและควบคุมด้วยคอมพิวเตอร์ แต่ยังใช้ร่วมกับเครื่องมือได้อีกด้วยเช่น ระบบท่อและระบบระบายอากาศ ระบบไฮดรอลิกและนิวแมติก ระบบทำความเย็นและระบบทำความร้อน ระบบจ่ายน้ำและน้ำร้อน ระบบปรับอากาศ ระบบอัตโนมัติวัดและควบคุมอุณหภูมิ
