รายละเอียดสินค้า:
|
| พาวเวอร์ซัพพลาย: | 12~24VDC | แรงดันที่กำหนด: | 1.6MPa, 2.5MPa, 4.0MPa ขึ้นไป |
|---|---|---|---|
| เกรดความแม่นยำ: | 1.0, 1.5 | อุณหภูมิสื่อ: | -40~350℃ |
| การสูญเสียแรงดัน: | ค่าสัมประสิทธิ์ความต้านทานcd≤2.4 | สัญญาณเอาท์พุต: | แรงดันพัลส์ระดับต่ำ ≤ 1V ระดับสูง ≥ 6V สัญญาณกระแสไฟมาตรฐาน 4~20mA |
| เกรดป้องกันการระเบิด: | Exia II CT6 (อุปกรณ์เสริม) | ||
| แสงสูง: | 20mA Vortex Flowmeter,เครื่องวัดความดัน Vortex Flowmeter,Vortex Liquid Level Transmitter |
||

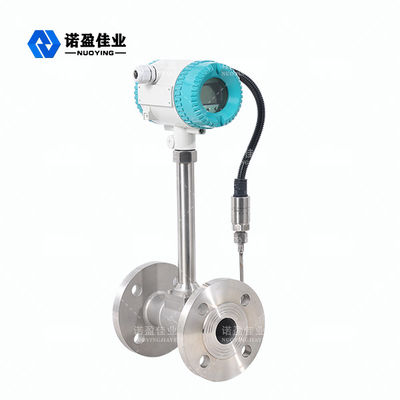

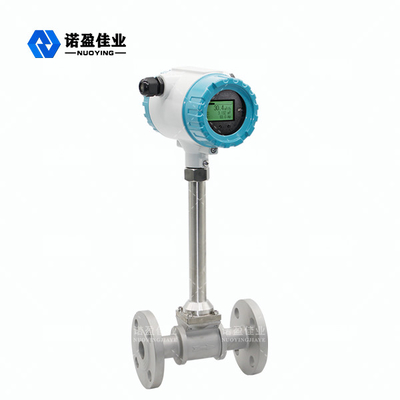

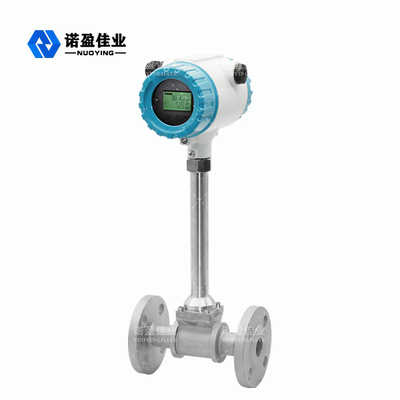

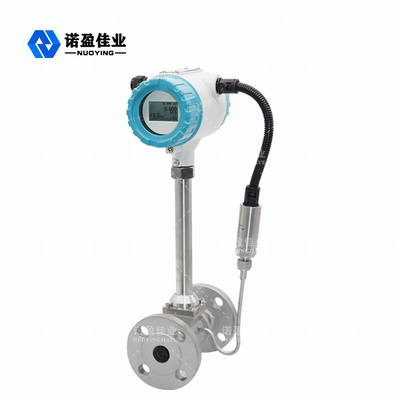

ความแม่นยำในการวัดสูง ความน่าเชื่อถือสูง 20mA Vortex Flowmeter
เครื่องวัดการไหลของกระแสน้ำวนขึ้นอยู่กับการวิจัยและการผลิตหลักการน้ำวนของคาร์เมน ส่วนใหญ่สำหรับการวัดการไหลของของเหลวในท่อทางอุตสาหกรรม เช่น ก๊าซ ของเหลว ไอน้ำ และสื่ออื่นๆลักษณะของมันคือการสูญเสียแรงดันขนาดเล็ก ช่วงกว้าง ความแม่นยำสูง ในการวัดการไหลของปริมาตรของสภาพการทำงานที่เกือบจะไม่ขึ้นกับความหนาแน่นของของเหลว ความดัน อุณหภูมิ ความหนืด และพารามิเตอร์อื่นๆไม่มีชิ้นส่วนกลไกที่เคลื่อนย้ายได้ จึงมีความน่าเชื่อถือสูงและบำรุงรักษาต่ำพารามิเตอร์ของเครื่องมือจะคงที่เมื่อเวลาผ่านไปเครื่องวัดอัตราการไหลของกระแสน้ำวนใช้เซ็นเซอร์วัดความเครียดแบบเพียโซอิเล็กทริก ซึ่งมีความน่าเชื่อถือสูงและสามารถทำงานได้ในช่วงอุณหภูมิการทำงานที่ -20 ℃ ~ +250 ℃มีสัญญาณอนาล็อกมาตรฐานและสัญญาณเอาท์พุตสัญญาณพัลส์ดิจิตอล ดังนั้นจึงง่ายต่อการใช้งานกับระบบดิจิตอล เช่น คอมพิวเตอร์ ซึ่งเป็นเครื่องมือวัดขั้นสูงและเหมาะสมที่สุด
หลักการทำงานของเครื่องวัดการไหลวน
เครื่องวัดการไหลวนได้รับการออกแบบในช่องการไหลของเครื่องกำเนิดน้ำวน หัววัดการตรวจจับและวงจรอิเล็กทรอนิกส์ที่เกี่ยวข้องและส่วนประกอบอื่นๆเมื่อของเหลวไหลผ่านเครื่องกำเนิดกระแสน้ำวน จะเกิดกระแสน้ำวนสองแถวสลับกันทั้งสองด้าน กระแสน้ำวนนี้เรียกว่าถนนกระแสน้ำวนคาร์เมนStrohal ตามทฤษฎีของถนน Carmen vortex เสนอว่าความถี่ของ Carmen vortex street เป็นสัดส่วนกับความเร็วการไหลของของไหล และให้ความสัมพันธ์ระหว่างความถี่และความเร็วการไหล: f = St × V / d
f: ความถี่กระแสน้ำวน (Hz)
v: ความเร็วการไหลเฉลี่ยทั้งสองด้านของเครื่องกำเนิดกระแสน้ำวน (m/s )
St: ค่าสัมประสิทธิ์ Strohal (คงที่)
กระแสน้ำวนสลับเหล่านี้สร้างชุดของแรงดันลบสลับกัน ซึ่งทำหน้าที่บนโพรบตรวจจับและสร้างชุดของสัญญาณไฟฟ้าสลับ ซึ่งจะถูกแปลง สร้างรูปร่าง และขยายโดยพรีแอมพลิฟายเออร์ จากนั้นส่งสัญญาณความถี่พัลส์หรือสัญญาณมาตรฐานตามสัดส่วน การซิงโครไนซ์กระแสน้ำวน
พารามิเตอร์ทางเทคนิคของ Vortex Flowmeter
| แหล่งจ่ายไฟ | 12~24VDC |
| แรงกดดันเล็กน้อย | 1.6MPa, 2.5MPa, 4.0MPa ขึ้นไป |
| เกรดความแม่นยำ | 1.0, 1.5 |
| อุณหภูมิสื่อ | -40~350℃ |
| การสูญเสียแรงดัน | ค่าสัมประสิทธิ์ความต้านทานcd≤2.4 |
| สัญญาณเอาท์พุต | แรงดันพัลส์ระดับต่ำ ≤ 1V ระดับสูง ≥ 6V สัญญาณกระแสไฟมาตรฐาน 4~20mA |
| เกรดกันระเบิด | Exia II CT6 (อุปกรณ์เสริม) |
คุณสมบัติการออกแบบเครื่องวัดการไหลของกระแสน้ำวน
1. ง่ายต่อการติดตั้งโครงสร้างที่เรียบง่ายไม่มีชิ้นส่วนที่สึกหรอ
2. ความแม่นยำในการวัดสูง ความน่าเชื่อถือสูง ไม่จำเป็นต้องมีการดีบักในสถานที่
3. สามารถส่งสัญญาณการไหลจากระยะไกลและสามารถเชื่อมต่อกับคอมพิวเตอร์เพื่อให้เกิดการจัดการแบบรวมศูนย์
4. บอร์ดเครื่องขยายเสียงใช้การออกแบบที่เป็นเอกลักษณ์และเป็นเรื่องปกติสำหรับก๊าซและของเหลว
5. มีสัญญาณอนาล็อกมาตรฐานและสัญญาณเอาท์พุตสัญญาณดิจิตอลพัลส์ซึ่งสามารถใช้กับระบบดิจิตอลเช่นคอมพิวเตอร์ได้อย่างง่ายดาย
6. เครื่องมือป้องกันการระเบิดสามารถใช้ในสถานที่ที่ป้องกันการระเบิดได้
7. ออกแบบและผลิตตามความต้องการของลูกค้า
