รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว | เครื่องวัดเส้นผ่าศูนย์กลาง: | การเชื่อมต่อแบบเกลียว การเชื่อมต่อหน้าแปลน |
---|---|---|---|
ความแม่นยำในการวัด: | ±1.0%R,±0.5%R,±0.2%R(ปรับแต่งได้) | อัตราส่วนช่วง: | 1:10; 1:15; 1:20 |
วัสดุเซ็นเซอร์: | สแตนเลส 304 สแตนเลส 316 (L) ฯลฯ | อุณหภูมิสื่อ: | -20℃~+120℃ |
ความกดอากาศ: | 86KPa~106KPa | สัญญาณเอาท์พุต: | สัญญาณพัลส์, สัญญาณ 4 ~ 20mA |
แสงสูง: | Liquid Turbine Flowmeter ความแม่นยำสูง 304 สแตนเลส Liquid Turbine Flowmeter,เกลียว Water Turbine Flow Meter,Threaded Water Turbine Flow Meter |

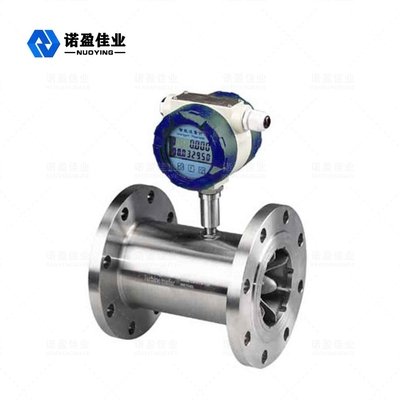

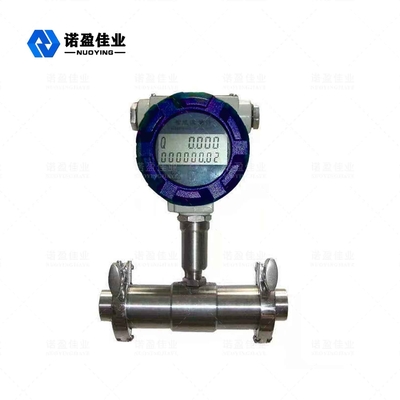

ความแม่นยำสูง ของเหลวทำซ้ำได้ดี NYWL-L Turbine Flowmeter
หลักการทำงานของเครื่องวัดการไหลของกังหัน NYWL-L
เครื่องวัดการไหลของกังหันรุ่น NYWL-L ถูกดูดซับเทคโนโลยีขั้นสูงของเครื่องวัดการไหลในประเทศและต่างประเทศหลังจากการออกแบบที่เพิ่มประสิทธิภาพด้วยโครงสร้างที่เรียบง่าย น้ำหนักเบา ความแม่นยำสูง ความสามารถในการทำซ้ำได้ดี ตอบสนอง ง่ายต่อการติดตั้งและบำรุงรักษาการใช้เครื่องวัดการไหลของกังหันรุ่นใหม่ ใช้กันอย่างแพร่หลายในการวัดท่อปิดด้วยสแตนเลส 1CraNigTi, 2Cris และคอรันดัม Alc0a โลหะผสมแข็งไม่เป็นสนิมและไม่มีเส้นใยอนุภาคและสิ่งเจือปนอื่น ๆ อุณหภูมิในการทำงานความหนืดจลนศาสตร์น้อยกว่า 5 × 10-6m3 / s ของเหลวสำหรับความหนืดจลนศาสตร์มากกว่า 5 × 10-6m² / s ของเหลวเครื่องวัดการไหลสามารถใช้หลังจากการสอบเทียบของของเหลวจริง .หากเครื่องมือแสดงผลที่มีฟังก์ชันพิเศษ สามารถควบคุมเชิงปริมาณ สัญญาณเตือนปริมาณเกิน ฯลฯ ได้ เป็นเครื่องมือในอุดมคติสำหรับการวัดการไหลและการประหยัดพลังงาน
ค่าสัมประสิทธิ์การตรวจวัดของเซ็นเซอร์ได้มาจากการสอบเทียบอุปกรณ์สอบเทียบการไหลซึ่งไม่ถามถึงกลไกของไหลภายในของเซ็นเซอร์เลย เซ็นเซอร์เป็นกล่องดำตามอินพุต (การไหล) และเอาต์พุต (พัลส์ความถี่) สัญญาณ) เพื่อกำหนดค่าสัมประสิทธิ์การแปลงจะสะดวกสำหรับการใช้งานจริงอย่างไรก็ตาม ควรสังเกตว่าปัจจัยการแปลง (ปัจจัยเครื่องมือ) เป็นเงื่อนไข เงื่อนไขการสอบเทียบเป็นเงื่อนไขอ้างอิง ถ้าการใช้ค่าสัมประสิทธิ์การเบี่ยงเบนจากเงื่อนไขนี้จะเปลี่ยนแปลง การเปลี่ยนแปลงขึ้นอยู่กับชนิดของเซ็นเซอร์ เงื่อนไขการติดตั้งท่อและของเหลว พารามิเตอร์ทางกายภาพของสถานการณ์
คุณสมบัติการออกแบบเครื่องวัดการไหลของกังหัน NYWL-L
1. ความแม่นยำสูง โดยทั่วไปสูงถึง ± 1% R, ± 0.5% R, ประเภทความแม่นยำสูงถึง ± 0.2% R.
2. ความสามารถในการทำซ้ำได้ดี ความสามารถในการทำซ้ำในระยะสั้นสูงถึง 0.05% ~ 0.2% เนื่องจากการทำซ้ำที่ดี เช่น การสอบเทียบบ่อยครั้งหรือการสอบเทียบออนไลน์จะได้รับความแม่นยำสูงมาก ในการชำระบัญชีการค้าเป็นเครื่องวัดการไหลที่ต้องการ
3. สัญญาณความถี่พัลส์เอาต์พุต เหมาะสำหรับการวัดทั้งหมดและการเชื่อมต่อคอมพิวเตอร์ ไม่มีจุดศูนย์ดริฟท์ ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
4. สามารถรับสัญญาณความถี่สูงมาก (3 ~ 4kHz) ความละเอียดสัญญาณแรง
5. เส้นผ่านศูนย์กลางกว้าง กลาง และใหญ่สูงถึง 1:20 เส้นผ่านศูนย์กลางขนาดเล็ก 1:10 โครงสร้างที่กะทัดรัดและน้ำหนักเบา ติดตั้งง่ายและบำรุงรักษา ความจุหมุนเวียนขนาดใหญ่
6. ใช้ได้กับการวัดแรงดันสูง ตัวมิเตอร์ไม่จำเป็นต้องเปิดรู ง่ายต่อการสร้างเครื่องมือประเภทแรงดันสูง
7. ชนิดเซนเซอร์พิเศษ สามารถออกแบบตามความต้องการพิเศษของผู้ใช้สำหรับเซนเซอร์พิเศษประเภทต่างๆ เช่น ชนิดอุณหภูมิต่ำ ชนิดสองทิศทาง ชนิดหลุมเจาะ ชนิดพิเศษผสมทราย เป็นต้น
8. สามารถทำเป็นชนิดแทรกได้ เหมาะสำหรับการวัดเส้นผ่านศูนย์กลางขนาดใหญ่ การสูญเสียแรงดันขนาดเล็ก ราคาต่ำ สามารถถอดออกได้โดยไม่ต้องไหล ติดตั้งและบำรุงรักษาง่าย
พารามิเตอร์ทางเทคนิค เครื่องวัดการไหลของกังหัน NYWL-L
แอปพลิเคชันทั่วไป | ของเหลว |
เครื่องวัดเส้นผ่าศูนย์กลาง | การเชื่อมต่อแบบเกลียวการเชื่อมต่อหน้าแปลน |
ความแม่นยำในการวัด | ±1.0%R,±0.5%R,±0.2%R(ปรับแต่งได้) |
อัตราส่วนช่วง | 1:10;1:15;1:20 |
วัสดุเซนเซอร์ | สแตนเลส 304 สแตนเลส 316 (L) ฯลฯ |
อุณหภูมิสื่อ | -20℃~+120℃ |
อุณหภูมิแวดล้อม | -20℃~+60℃ |
ความชื้นสัมพัทธ์ | 5% ~ 90% |
ความกดอากาศ | 86Kpa~106Kpa |
สัญญาณเอาท์พุต | สัญญาณพัลส์, สัญญาณ 4 ~ 20mA |
เอาท์พุทการสื่อสาร | HART/RS485 |
แหล่งจ่ายไฟ | แหล่งจ่ายไฟภายนอก: +24VDC±15%, ripple ≤±5 แหล่งจ่ายไฟภายใน: 2.0~3.0V |
อินเทอร์เฟซสายสัญญาณ | ชนิดพื้นฐาน ชนิดกันระเบิด |
เกรดป้องกัน/กันระเบิด | IP 67/ExiaⅡCT4 หรือ ExdⅡBT6 |
