รายละเอียดสินค้า:
|
| อัตราส่วนช่วง: | 1:10 | ความเครียดจากการทำงาน: | DN15～DN50:4.0MPa |
|---|---|---|---|
| ความหนืดปานกลาง: | DN15＜5mPa*s | วิธีการเชื่อมต่อ: | ข้อต่อเกลียว, ข้อต่อหน้าแปลน |
| ความยาวรวม: | สัญญาณพัลส์, สัญญาณ 4 ~ 20mA | แหล่งจ่ายไฟ: | 24VDC |
| ช่วงการวัด: | น้ำ (2.5～60000) L/h, อากาศ (0.07～2000) m³/h, (ที่ 0.101025 MPa, 20℃) | ความแม่นยำในการวัด: | ±1.0%R,±0.5%R,±0.2%R(ปรับแต่งได้) |
| แสงสูง: | เครื่องวัดการไหลลอยท่อโลหะ 24VDC,เครื่องวัดการไหลลอยท่อโลหะกังหัน,เครื่องวัดการไหลกังหันโลหะ |
||

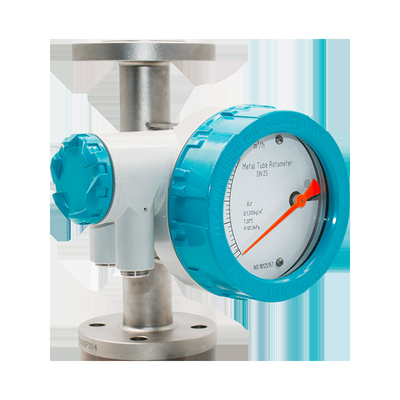

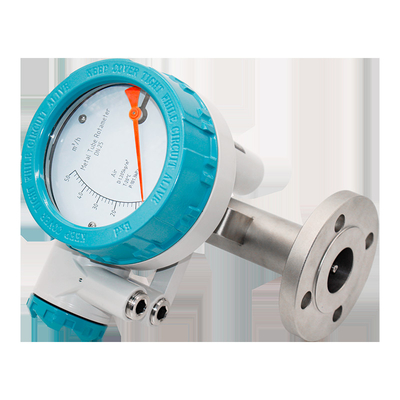

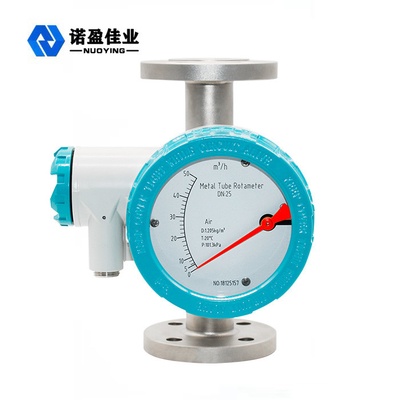

เครื่องวัดอัตราการไหลลอยท่อโลหะ NYGZ-L ความแม่นยำสูง การทำงานที่เชื่อถือได้
NYGZ-L ซีรี่ส์โครงสร้างเครื่องวัดการไหลลอยของท่อโลหะเป็นเรื่องง่าย งานที่เชื่อถือได้ ความแม่นยำสูง การใช้งานที่หลากหลายเมื่อเทียบกับเครื่องวัดอัตราการไหลโรเตอร์แก้วสามารถทนต่อแรงดันได้สูงกว่าเครื่องวัดอัตราการไหล NYGZ-L ซีรีส์มีตัวบ่งชี้แหล่งกำเนิด การส่งสัญญาณระยะไกลด้วยไฟฟ้า สัญญาณเตือนสวิตช์จำกัด ความต้านทานการกัดกร่อน ชนิดหุ้มฉนวน ชนิดหน่วง และพันธุ์ที่ป้องกันการระเบิดใช้กันอย่างแพร่หลายในการป้องกันประเทศ, เคมี, ปิโตรเลียม, โลหะ, พลังงานไฟฟ้า, การคุ้มครองสิ่งแวดล้อม, ยาและอุตสาหกรรมเบาและแผนกอื่น ๆ ของของเหลว, การวัดการไหลของก๊าซและการควบคุมอัตโนมัติ
ชิ้นส่วนตรวจจับการไหลของมิเตอร์ทำจากสแตนเลส 1Cr18Ni9Ti โอกาสพิเศษยังสามารถทำจาก Cr18Ni12Mo2Ti หรือ F46 และวัสดุที่ทนต่อการกัดกร่อนอื่นๆยกเว้นข้อกำหนดพิเศษ ความสูงของเครื่องวัดการไหลคือ 250 มม. และหน้าแปลนเชื่อมต่อเป็นมาตรฐาน GB/T9119.8 ~ 10 ซึ่งสามารถปรับแต่งได้ตามความต้องการพิเศษของผู้ใช้
หลักการทำงานของเครื่องวัดการไหลของท่อโลหะ NYGZ-L
เมื่อของเหลวจากด้านล่างขึ้นด้านบนไหลผ่านท่อวัดแบบตั้งตรง ทุ่นลอยจะเพิ่มขึ้นภายใต้การกระทำของความแตกต่างของแรงดัน และความสูงของการลอยขึ้นของทุ่นแสดงถึงขนาดของการไหลทุ่นลอยขึ้นสู่ความสูงที่แสดงถึงอัตราการไหล และส่งไปยังตัวบ่งชี้ผ่านการเชื่อมต่อระหว่างแม่เหล็กในทุ่นและแม่เหล็กในตัวบ่งชี้ ซึ่งจะขับตัวชี้ในตัวบ่งชี้ให้หมุน
NYGZ-L พารามิเตอร์ทางเทคนิค เครื่องวัดการไหลลอยท่อโลหะ
| ช่วงการวัด | น้ำ (2.5～60000) L/h, อากาศ (0.07～2000) m³/h, (ที่ 0.101025 MPa, 20℃) |
| ความแม่นยำในการวัด | ±1.0%R,±0.5%R,±0.2%R(ปรับแต่งได้) |
| อัตราส่วนช่วง | 1:10 |
| ความเครียดจากการทำงาน | DN15～DN50:4.0MPa |
| อุณหภูมิสื่อ | -80 ℃ ～ +200 ℃ (เครื่องวัดการไหล F46 ที่มีเส้น 0 ℃ ～ 80 ℃) |
| ความหนืดปานกลาง | DN15＜5mPa*s |
| วิธีการเชื่อมต่อ | ข้อต่อเกลียว, ข้อต่อหน้าแปลน |
| ความยาวรวม | สัญญาณพัลส์, สัญญาณ 4 ~ 20mA |
| วัสดุท่อวัด |
ประเภทสามัญ:1Cr18Ni9Ti ทนต่อการกัดกร่อน: Cr18Ni12Mo2Ti, 316L, 316 |
| สัญญาณเอาท์พุต | 2 สาย (4 ถึง 20) mA, 3 สาย (0 ถึง 10) mA |
| ความเป็นลิเนียร์ | 1.0% |
| แหล่งจ่ายไฟ | 24VDC |
| การใช้พลังงาน | 25MW |
| อุณหภูมิแวดล้อม | -25℃～+55℃ |
| เกรดกันระเบิด | Exia IICT5 |
