รายละเอียดสินค้า:
|
| แหล่งจ่ายไฟ: | 24VDC | ระดับความแม่นยำ: | +0.5%FS |
|---|---|---|---|
| รุ่นสินค้า: | NH-93420 | แอปพลิเคชันทั่วไป: | ของเหลว |
| วัสดุไดอะแฟรม: | ไดอะแฟรมเซรามิก (ไม่จำเป็น) | กระบวนการเชื่อมต่อ: | เกลียว, หน้าแปลน, ตัวยึด (อุปกรณ์เสริม) |
| วัสดุเปลือก: | อลูมิเนียม สแตนเลส (ไม่จำเป็น) | เกรดป้องกันการระเบิด: | ExiaIICT6Ga, ExdIICT6Gb |
| แสงสูง: | เครื่องส่งสัญญาณระดับของเหลวในอุตสาหกรรม,เครื่องส่งสัญญาณระดับของเหลวปิโตรเลียม,เครื่องส่งสัญญาณเซ็นเซอร์ความดันป้องกันการกัดกร่อน |
||

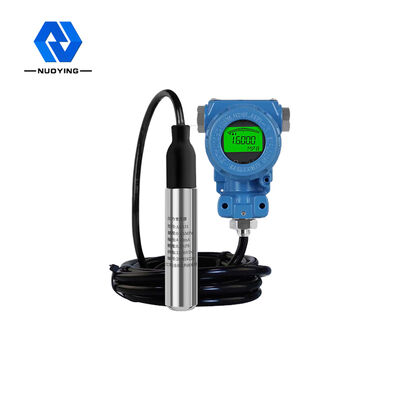

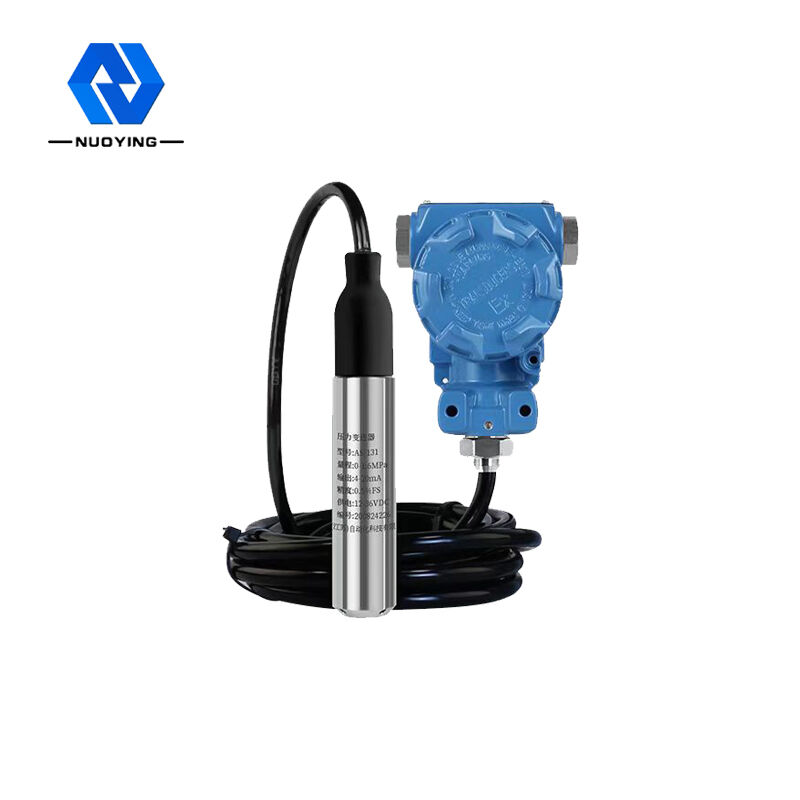

ตัวส่งสัญญาณระดับของเหลวอุตสาหกรรมปิโตรเลียมหน้าแปลนสายเคเบิลป้องกันการกัดกร่อน
หลักการทำงานของเครื่องส่งสัญญาณระดับของเหลว
เครื่องส่งสัญญาณระดับประกอบด้วยสายเคเบิลนำก๊าซพิเศษที่มีท่อเส้นเลือดฝอยในตัว ขั้วต่อทนแรงดัน และหัววัดโครงสร้างโพรบของเกจวัดระดับใต้น้ำเป็นแกนกระบอกสแตนเลสที่มีไดอะแฟรมที่ด้านล่างและหุ้มด้วยตัวเรือนพลาสติกเจาะรูที่จริงแล้ว การวัดระดับของเหลวเป็นความแตกต่างระหว่างความดันสถิตของของเหลวบนโพรบกับความดันบรรยากาศจริง จากนั้นความแตกต่างของความดันจะถูกแปลงเป็นสัญญาณเอาต์พุต 4-20mA โดยเซ็นเซอร์เซรามิก (ติดอยู่กับฟิล์มสแตนเลส) และชิ้นส่วนอิเล็กทรอนิกส์
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับของเหลว
◎โครงสร้างมีความประณีต สามารถใส่ลงในสื่อที่วัดได้โดยตรงเพื่อวัดระดับของเหลว และสะดวกในการติดตั้งและใช้งาน
◎โครงสร้างที่แข็งแรง ไม่มีชิ้นส่วนที่เคลื่อนไหว ความน่าเชื่อถือสูง อายุการใช้งานยาวนาน การวัดที่มีความแม่นยำสูงจากน้ำ น้ำมันถึงแป้งที่มีความหนืดสูง ไม่ได้รับผลกระทบจากการเกิดฟอง การสะสมตัว และลักษณะทางไฟฟ้าของสื่อที่วัดได้
◎ช่วงกว้างของการชดเชยอุณหภูมิ
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับของเหลว
| สัญญาณเอาท์พุต | 4-20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -10~+70℃ |
| กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน ตัวยึด (อุปกรณ์เสริม) |
| กำลังโหลด | <(U-15)/0.02A |
| ประสิทธิภาพที่มั่นคง | ±0.5%FS/ ปี ±1.0%FS/ ปี |
| วัสดุเปลือก | อลูมิเนียม สแตนเลส (อุปกรณ์เสริม) |
| การแสดงสด | จอแอลซีดี (อุปกรณ์เสริม) |
| เกรดป้องกัน | IP68 |
| เกรดกันระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูรายละเอียดใบรับรอง) |
