รายละเอียดสินค้า:
|
วิธีการสกัดด้วยแรงดัน: | การสกัดด้วยแรงดันมาตรฐาน C | แรงดันที่กำหนด: | ≤450MPa |
---|---|---|---|
เส้นผ่านศูนย์กลางที่กำหนด: | DN50~DN2600 | ความแม่นยำ: | ±1.5%~±2.5% |
อุณหภูมิในการทำงาน: | -200~450℃ | วิธีการเชื่อมต่อ: | การเชื่อมต่อหน้าแปลน, การเชื่อมแบบเชื่อม |
แสงสูง: | เครื่องวัดอัตราการไหลของกังหันชนิดช่องวงแหวน,เครื่องวัดอัตราการไหลของกังหันจานปาก DN50,เครื่องวัดกังหันของเหลวโครงสร้าง |

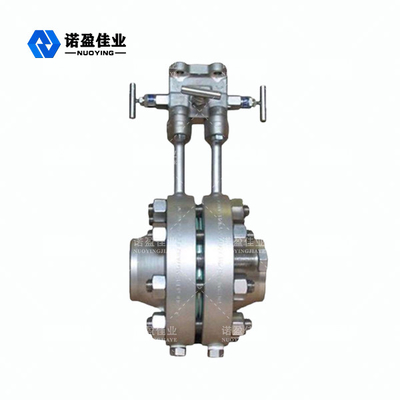

โครงสร้างชนิดช่องวงแหวน ของเหลว NYLD-KB Orifice Tyoe Ring Plate Flowmeter
เครื่องวัดอัตราการไหลแบบแผ่นวงแหวน NYLD-KB ซีรีส์เป็นเซ็นเซอร์วัดอัตราการไหลที่พัฒนาขึ้นบนพื้นฐานของแผ่นปากมาตรฐาน เนื่องจากใช้โครงสร้างประเภทช่องวงแหวนเพื่อให้สื่อสกปรกต่างๆ ที่วัดได้สามารถผ่านร่องวงแหวนระหว่างแผ่นปากและท่อได้อย่างง่ายดาย .ดังนั้น โฟลว์มิเตอร์เพลทปากวงแหวนจึงถูกใช้อย่างกว้างขวางในการวัดการไหลของสื่อสกปรก
NYLD-KB Orifice Tyoe Ring Plate Flowmeter หลักการทำงานของ
ส่วนการไหลต่ำสุดของโฟลว์มิเตอร์แบบแผ่นปากวงกลมคือรูวงกลมที่อยู่ตรงกลางของเพลต เมื่อของเหลวผ่านรูวงกลมเนื่องจากการหดตัวอย่างกะทันหันของพื้นที่การไหลและความเร่งในการวัดการไหล และส่วนการไหลต่ำสุดของ โฟลว์มิเตอร์แบบแผ่นกลมคือขอบด้านนอกของเพลทและผนังด้านในของท่อเพื่อสร้างวงกลม ของเหลวผ่านการหดตัวอย่างกะทันหันของพื้นที่การไหลและความเร่ง ของเหลวรอบขอบของเพลทปากกลมและผลลัพธ์ ชั้นผิวจะเป็นรูปทรงกระบอก หลักการของความต้านทานต่อของเหลวจะคล้ายกัน ดังนั้นค่าสัมประสิทธิ์ความต้านทานที่เกิดจากโฟลว์มิเตอร์แบบแผ่นปากกลมกับของเหลวจึงค่อนข้างใกล้เคียงกัน ซึ่งทำให้ทั้งคู่มีค่าสัมประสิทธิ์การไหลออกที่ใกล้เคียงกัน
NYLD-KB Orifice Tyoe Ring Plate Flowmeter พารามิเตอร์ทางเทคนิค
วิธีการสกัดด้วยแรงดัน | การสกัดด้วยแรงดันมาตรฐาน C |
แรงกดดันเล็กน้อย | ≤450MPa |
เส้นผ่านศูนย์กลางที่กำหนด | DN50~DN2600 |
ความแม่นยำ | ±1.5%~±2.5% |
อุณหภูมิในการทำงาน | -200~450℃ |
วิธีการเชื่อมต่อ | การเชื่อมต่อหน้าแปลน, การเชื่อมแบบเชื่อม |
NYLD-KB Orifice Tyoe Ring Plate Flowmeter Design คุณสมบัติ
1. ไม่เพียงแต่สามารถวัดการไหลของของไหลทั่วไปเท่านั้น แต่ยังสามารถนำไปใช้กับของเหลวที่มีสิ่งเจือปนต่างๆ (เช่น ฝุ่น สารแขวนลอย การตกตะกอน ฯลฯ) เช่น ก๊าซประเภทต่างๆ อากาศร้อน ก๊าซไอเสีย ก๊าซธรรมชาติ น้ำหมุนเวียนระบายความร้อน ฯลฯ
2. การวัดไอน้ำร้อนยวดยิ่งอิ่มตัวสามารถหลีกเลี่ยงการสะสมของคอนเดนเสทที่เกิดจากการหยุดของไอน้ำ และเมื่อไอน้ำถูกส่งอีกครั้ง ก็สามารถเข้าสู่การวัดที่แม่นยำได้อย่างรวดเร็วอีกส่วนหนึ่งของตัวเครื่องมีท่อวัดแบบตรง ดังนั้นข้อผิดพลาดในการติดตั้ง (เช่น ความเยื้องศูนย์ ปะเก็นที่ติดอยู่ในท่อ) มีผลเพียงเล็กน้อยต่อการวัดของเครื่องมือเมื่อติดตั้งที่หน้างาน
3. ใช้โครงสร้าง "วงแหวนแรงดันเท่ากัน" เมื่อความยาวของส่วนท่อตรงยาวไม่พอ ยังสามารถวัดได้อย่างแม่นยำตัวอย่างเช่น: ในปลายน้ำของข้อศอก 90 ° มิเตอร์สามารถมีความยาว 2D มาก่อนที่ปลายน้ำของข้อศอก 30 ° มิเตอร์สามารถมีความยาว 0.5 D ก่อน
4. ใช้การเชื่อมต่อ "วิธีการเชื่อม" เหมาะสำหรับของเหลวที่มีอุณหภูมิสูงและความดันสูง (เช่นไอน้ำร้อนยวดยิ่ง) ต้นทุนต่ำ งานที่เชื่อถือได้ ประสิทธิภาพการทำงานที่มั่นคง
5. ใช้โครงสร้าง "ฉนวนกันความร้อนของแจ็คเก็ต" เหมาะสำหรับการตกผลึกง่าย การระเหยง่าย และของเหลวอื่นๆ ที่ต้องให้ความร้อนหรือเย็น
