รายละเอียดสินค้า:
|
| เส้นผ่านศูนย์กลางที่กำหนด: | DN50～DN1000 | แรงดันที่กำหนด: | ≤450MPa |
|---|---|---|---|
| อุณหภูมิแวดล้อม: | -20℃～+55℃ | อุณหภูมิปานกลาง: | -20℃～+300℃ |
| ความแม่นยำ: | ±1.0%~±1.5% | วิธีการเชื่อมต่อ: | แคลมป์หน้าแปลน ข้อต่อเกลียว ข้อต่อหน้าแปลน ชนิดเม็ดมีด ฯลฯ |
| ข้อกำหนดส่วนท่อตรง: | ส่วนท่อตรงต้นน้ำควรเป็น≥ 10DN ส่วนท่อตรงปลายน้ำควรเป็น≥ก๊าซ 5DN | ||
| แสงสูง: | เครื่องวัดอัตราการไหลของกังหันหน้าแปลน,เครื่องวัดการไหลของกังหัน 450MPa,เครื่องวัดก๊าซกังหันเค้น |
||

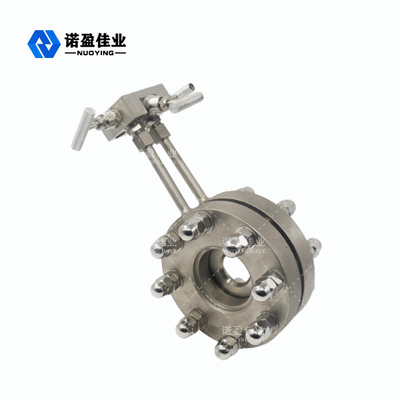

แอพพลิเคชั่นที่หลากหลาย ประสิทธิภาพการทำงานที่เสถียร All-In-One Flew Meter
อุปกรณ์คันเร่งมีข้อดีหลายประการ แต่โดยทั่วไปจะรู้สึกถึงแรงกดในสนามที่มีภาระงาน แต่ยังมีแนวโน้มที่จะรั่ว การอุดตัน และปัญหาอื่นๆในช่วงไม่กี่ปีที่ผ่านมา เครื่องส่งสัญญาณความแตกต่างของความดันได้ทำการพัฒนาอย่างรวดเร็ว ไม่เพียงแต่ขนาดที่กะทัดรัด และประสิทธิภาพที่เสถียร ง่ายต่อการปรับ โดยพื้นฐานแล้วไม่จำเป็นต้องปรับจุดศูนย์ในกระบวนการใช้งานข้อดีเหล่านี้มีส่วนช่วยในการพัฒนาและใช้งานเครื่องวัดอัตราการไหลแบบชิ้นเดียว (รวมถึงแผ่นปิดปาก แผ่นปิดปากวงแหวน หัวฉีด เป็นต้น)
หลักการทำงานของเครื่องวัดการไหลแบบ All-In-One
ติดตั้งในปากท่อภายในหรือหัวฉีดและส่วนการควบคุมปริมาณอื่น ๆ เนื่องจากส่วนการควบคุมปริมาณของรูรับแสงที่เล็กกว่าเส้นผ่านศูนย์กลางภายในของท่อ เมื่อของเหลวไหลผ่านส่วนการควบคุมปริมาณ ส่วนขวางของลำแสงไหลหดตัวอย่างกะทันหัน การไหล อัตราเร่งแรงดันสถิตย์ของของไหลที่ส่วนหลังของคันเร่งลดลง ดังนั้นความแตกต่างของแรงดันสถิตก่อนและหลังคันเร่ง ซึ่งมีความสัมพันธ์เชิงตัวเลขที่แน่นอนกับอัตราการไหลของของไหล สอดคล้องกับ Q = K.√△ ป.เครื่องส่งสัญญาณความแตกต่างของความดัน (หรือเครื่องวัดความดันแตกต่าง) ใช้เพื่อวัดความดันแตกต่างก่อนและหลังเค้นเพื่อให้ได้การวัดอัตราการไหล
คุณสมบัติการออกแบบเครื่องวัดการบินแบบ All-In-One
1. การคำนวณแผ่นปากใช้มาตรฐานสากลและการประมวลผล
2. อุปกรณ์ควบคุมปริมาณแบบมาตรฐานสามารถใช้งานได้โดยไม่ต้องสอบเทียบการไหลจริง
3. แผ่นปากชิ้นเดียวติดตั้งง่าย ไม่จำเป็นต้องวาดท่อแรงดัน สามารถเชื่อมต่อโดยตรงกับเครื่องส่งสัญญาณความแตกต่างของความดันและเครื่องส่งสัญญาณความดัน
4. การใช้งานที่หลากหลาย สามารถวัดการไหลแบบเฟสเดียวทั้งหมดได้ นอกจากนี้ยังสามารถใช้ส่วนหนึ่งของการไหลของเฟสผสมได้
5. โครงสร้างของอุปกรณ์ควบคุมปริมาณง่ายต่อการคัดลอก ง่าย แข็ง เสถียร และเชื่อถือได้ ประสิทธิภาพ อายุการใช้งานยาวนานและราคาต่ำ
พารามิเตอร์ทางเทคนิค เครื่องวัดการบิน All-In-One
| เส้นผ่านศูนย์กลางที่กำหนด | DN50～DN1000 |
| แรงกดดันเล็กน้อย | ≤450MPa |
| อุณหภูมิแวดล้อม | -20℃～+55℃ |
| อุณหภูมิปานกลาง | -20℃～+300℃ |
| ความแม่นยำ | ±1.0%~±1.5% |
| วิธีการเชื่อมต่อ |
แคลมป์หน้าแปลน ข้อต่อเกลียว ข้อต่อหน้าแปลน ชนิดเม็ดมีด ฯลฯ
|
| ข้อกำหนดส่วนท่อตรง |
ส่วนท่อตรงต้นน้ำควรเป็น≥ 10DN ส่วนท่อตรงปลายน้ำควรเป็น≥ก๊าซ 5DN
|
| การตั้งค่าฟังก์ชัน | ตามความต้องการของผู้ใช้ สามารถเลือกเครื่องมือที่เกี่ยวข้องเพื่อให้ได้การส่งสัญญาณระยะไกล (สามารถมีฟังก์ชั่นบัสฟิลด์) การชดเชยอัจฉริยะ การไหลของการแสดงผลหรือการไหลของมวล การไหลของปริมาตรมาตรฐาน ฯลฯ |
