รายละเอียดสินค้า:
|
| แรงดันที่กำหนด: | 0.25~4.0MPa, 0.25~6.3MPa | เส้นผ่านศูนย์กลางที่กำหนด: | DN50～DN1200, DN50～DN2600 |
|---|---|---|---|
| ความแม่นยำ: | ±0.1%~±1.5% | อุณหภูมิสื่อ: | -50 ℃≤ เสื้อ ≤500℃ |
| วิธีการเชื่อมต่อ: | ข้อต่อหน้าแปลน เกลียว รอย | มาตรฐานอ้างอิง: | GB/T2624-2006, JJG640-94 และ ASMEPTC19.5-2004 |
| แสงสูง: | เครื่องวัดการไหล Venturi Tube Flow Meter,การเชื่อมต่อหน้าแปลน Venturi Tube Flow Meter,เครื่องวัดการไหลของกังหัน Venturi |
||

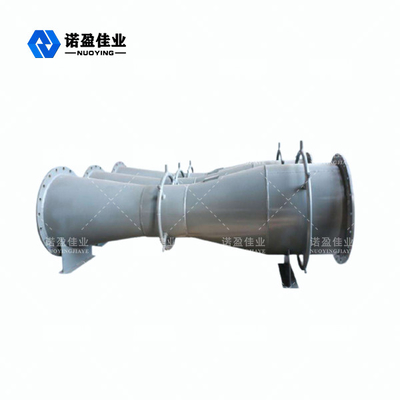

ทนทานและมีเสถียรภาพ การสูญเสียแรงดันขนาดเล็ก Classic Venturi
หลักการทำงานของ Venturi แบบคลาสสิก
ของเหลวที่เติมในท่อ เมื่อไหลผ่านคันเร่งในท่อ อัตราการไหลจะเกิดการหดตัวเฉพาะที่ที่คอเวนทูรีดังนั้น อัตราการไหลเพิ่มขึ้น ความดันสถิตลดลง ดังนั้นในส่วน venturi คอหอย ก่อนและหลังความแตกต่างของความดันยิ่งการไหลของของไหลมากเท่าใด ความดันส่วนต่างก็ยิ่งมากขึ้นเท่านั้น จึงสามารถวัดความแตกต่างของแรงดันตามขนาดของการไหลได้วิธีการวัดนี้ใช้สมการความต่อเนื่องของการไหล (กฎการอนุรักษ์มวล) และสมการของเบอร์นูลลี (กฎการอนุรักษ์พลังงาน)
คุณสมบัติการออกแบบ Venturi คลาสสิก
1. โครงสร้างเรียบง่าย ทนทาน และมีเสถียรภาพ
2. การสูญเสียแรงดันเพียงเล็กน้อย ช่วยประหยัดพลังงานที่จำเป็นสำหรับการขนส่งของเหลว
3. การคำนวณที่แม่นยำ ใช้พลังงานน้อย.
4. สามารถใช้ได้กับสื่อสกปรกต่างๆ เช่น ของเหลว แก๊ส ไอน้ำ และการไหลแบบสองเฟส
5. ตัว Venturi มาตรฐานยาวกว่าประมาณ 2 ถึง 5 เท่าของเส้นผ่านศูนย์กลางท่อ
6. ในช่วงเส้นผ่านศูนย์กลาง 50 ~ 1200 ไม่จำเป็นต้องสอบเทียบการไหลจริงนอกเหนือจากช่วงนี้แล้ว ยังสามารถออกแบบและผลิตได้โดยการอ้างอิงเมื่อต้องการความแม่นยำที่สูงขึ้น การสอบเทียบการไหลจริงก็สามารถทำได้
พารามิเตอร์ทางเทคนิคคลาสสิค Venturi
| แรงกดดันเล็กน้อย | 0.25~4.0MPa, 0.25~6.3MPa |
| เส้นผ่านศูนย์กลางที่กำหนด | DN50～DN1200, DN50～DN2600 |
| ความแม่นยำ | ±0.1%~±1.5% |
| อุณหภูมิสื่อ | -50 ℃≤ เสื้อ ≤500℃ |
| วิธีการเชื่อมต่อ | ข้อต่อหน้าแปลน เกลียว รอย |
| มาตรฐานอ้างอิง | GB/T2624-2006, JJG640-94 และ ASMEPTC19.5-2004 |
