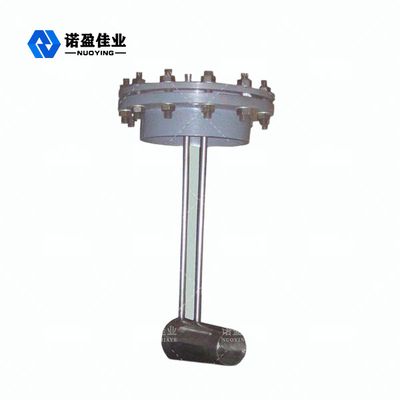

ดิฟเฟอเรนเชียลแรงดันแทรก Venturi Flow Meter 2.5MPa DN500 - DN2600

ขนาดการติดตั้งสั้น ความเสถียรดี แรงดันแตกต่างขนาดใหญ่ Venturi

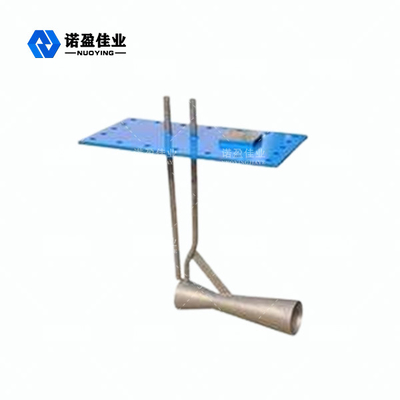

Venturi แบบสอดคือ Venturi แบบคลาสสิกที่มีเส้นผ่านศูนย์กลางเล็กกว่าซึ่งสอดเข้าไปที่กึ่งกลางของท่อกลมความแตกต่างระหว่างแรงดันสถิตในท่อตรงด้านหน้าและแรงดันสถิตในคอของท่อที่เสียบเข้าไปนี้ วัดเพื่อทราบอัตราการไหล ซึ่งสามารถใช้สำหรับอัตราการไหลของก๊าซที่มีเส้นผ่านศูนย์กลางท่อขนาดใหญ่กว่า (เช่น ก๊าซจากเตาถลุงเหล็ก ก๊าซไอเสีย เป็นต้น)

แทรกหลักการทำงานของ Venturi

อุปกรณ์สำหรับวัดความดันแตกต่างของของไหล คิดค้นโดยนักฟิสิกส์ชาวอิตาลี GB Venturi จึงเป็นที่มาของชื่อเวนทูรีคือท่อที่หดตัวก่อนแล้วค่อยขยายออกวัดความแตกต่างของแรงดันระหว่างส่วนทางเข้าและส่วนที่เล็กที่สุด และพบอัตราการไหลโดยใช้ทฤษฎีบทของเบอร์นูลลีท่อ Venturi ประกอบด้วยส่วนต่าง ๆ ดังต่อไปนี้: ①ส่วนทางเข้า: ส่วนทรงกระบอกสั้น เส้นผ่านศูนย์กลางของมันคือ D;② ส่วนหดตัว: รูปร่างของท่อรูปกรวย มุมกรวยประมาณ 21 ° ± 2 °;③คอ: ส่วนตรงสั้น เส้นผ่านศูนย์กลางประมาณ 1/3 ถึง 1/4 D ความยาวเท่ากับเส้นผ่านศูนย์กลางของท่อ④ ส่วนการแพร่กระจาย: มุมกรวย 8 ° ~ 15 °หลอดรูปกรวยจากส่วนท้ายของส่วนขาเข้า 0.25 ~ 0.75D ที่ส่วนท้ายของวงแหวนแรงดัน มีรูแรงดันอย่างน้อยสี่รู และวงแหวนแรงดันไปยังเกจวัดแรงดันนอกจากนี้ยังมีวงแหวนแรงดันหลายช่องที่นำไปสู่มาโนมิเตอร์ที่กึ่งกลางลำคอความแตกต่างของแรงดันระหว่างส่วนทางเข้าและส่วนที่เล็กที่สุด (เช่น ส่วนคอ) สามารถวัดได้จากมาตราส่วนของมาโนมิเตอร์หรือโดยเครื่องบันทึกอัตโนมัติ

แทรกคุณสมบัติการออกแบบ Venturi

1. ขนาดการติดตั้งสั้น ติดตั้งง่าย และต้นทุนต่ำ

2. สูญเสียแรงดันเล็กน้อย ประหยัดพลังงาน

3. เสถียรภาพที่ดี สามารถใช้สำหรับการตรวจสอบกระบวนการ

4. ความดันแตกต่างขนาดใหญ่ ความแม่นยำสูง ช่วงการวัดกว้าง.

5. เสถียรภาพที่ดี มีลักษณะความดันแตกต่างเรียบ

6. การใช้งานที่หลากหลาย, ก๊าซทั่วไป, ก๊าซหุงต้ม, ก๊าซเตาหลอมที่มีสิ่งสกปรกมากกว่า ฯลฯ การใช้งานในระยะยาวจะไม่เกิดการอุดตันก่อนและหลังส่วนท่อตรงจะสั้นกว่าอุปกรณ์ควบคุมปริมาณมาตรฐาน ประมาณ 1.5D ก่อนและ 1D หลัง

7. ด้วยโครงสร้างแบบบูรณาการที่แก้ไขตัวเองด้วยอุณหภูมิและความดัน

แทรกพารามิเตอร์ทางเทคนิค Venturi
