รายละเอียดสินค้า:
|
แบบอย่าง: | NY3051 | แอปพลิเคชันทั่วไป: | ของเหลว แก๊ส ไอน้ำ |
---|---|---|---|
ช่วงการวัด: | URL ขีดจำกัดบน (0.006-40) | แหล่งจ่ายไฟ: | 24VDC |
อุณหภูมิแวดล้อม: | -40℃~+85℃ | อุณหภูมิกระบวนการ: | -25 ℃ ~ + 125 ℃ (> + 125 ℃สามารถกำหนดเองได้) |
แรงกระแทก: | <0.005% / วี | เติมของเหลว: | น้ำมันซิลิโคน (ไม่จำเป็น) |
แสงสูง: | เครื่องส่งสัญญาณความดันของเหลวแบบปรับได้,เครื่องส่งสัญญาณความดันแตกต่างของไอน้ำ,เครื่องส่งเซ็นเซอร์ความดัน 24VDC |

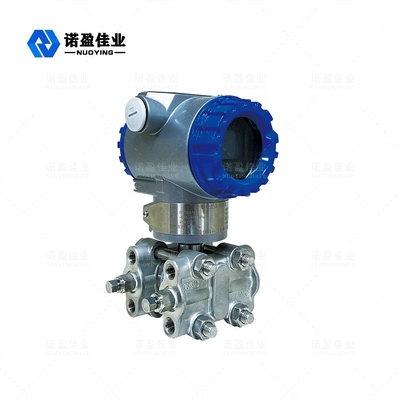

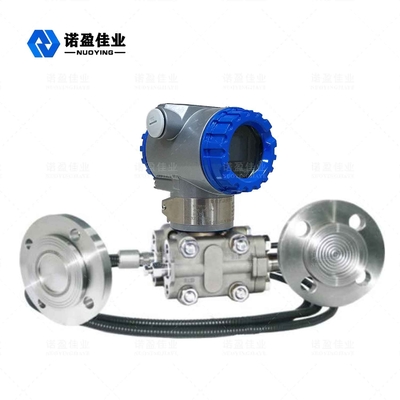

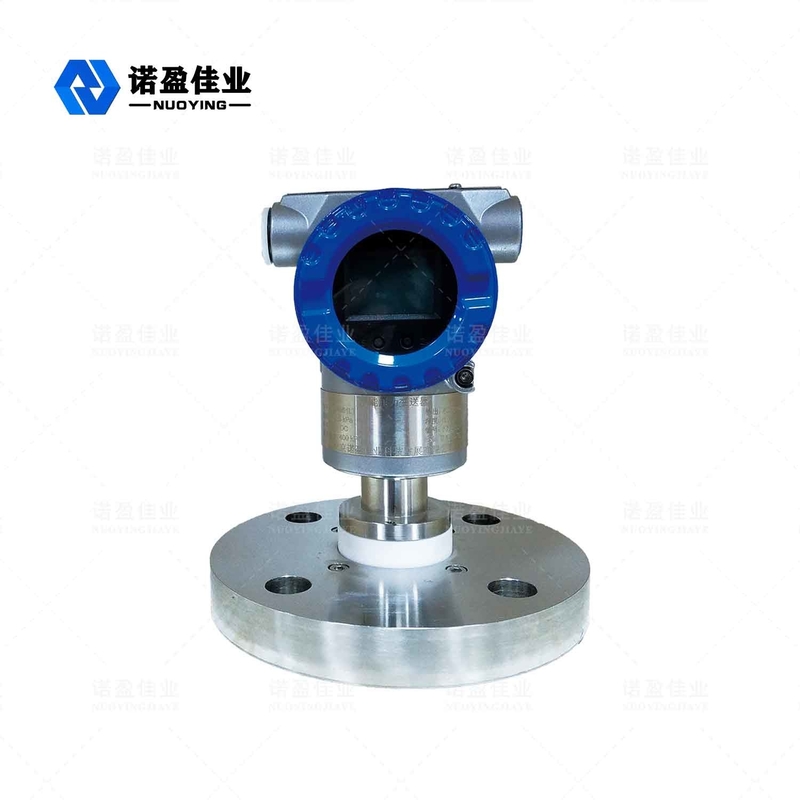

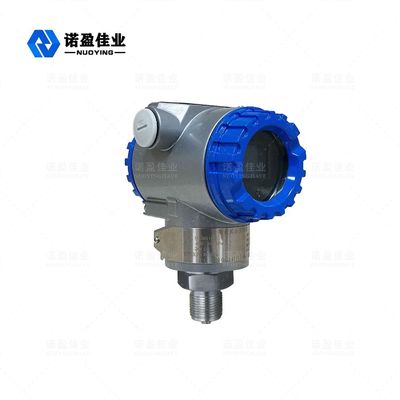

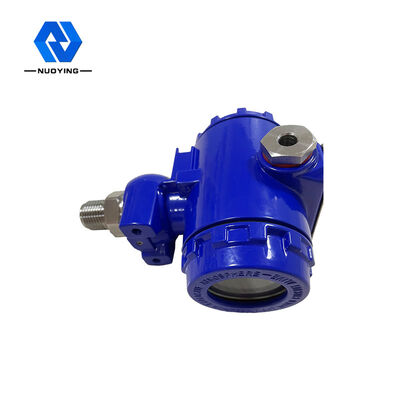

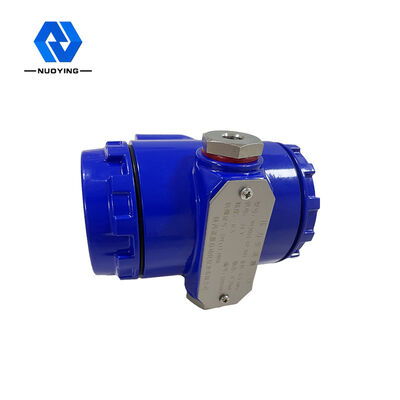

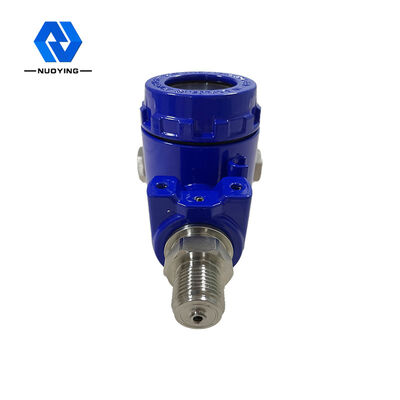

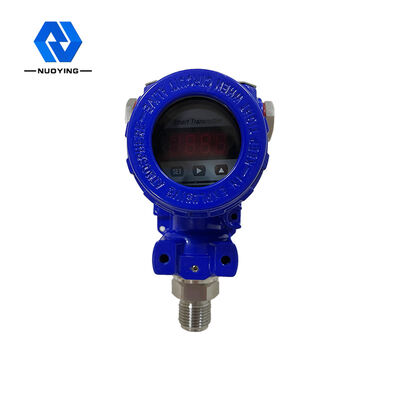

ความแม่นยำสูง NY3051 เครื่องส่งสัญญาณเซ็นเซอร์ความดันแบบปรับได้ไอน้ำแก๊สเหลว
NY3051 หลักการทำงานของเครื่องส่งสัญญาณความดันแบบปรับได้
NP3051 series เครื่องส่งสัญญาณความดัน / ความดันแตกต่างอัจฉริยะมีชุดตรวจจับความจุตัวแปรที่เรียกว่าห้อง "δ" ดูรูปด้านล่างด้วยการวินิจฉัยตนเองอย่างต่อเนื่อง การชดเชยเชิงเส้น และฟังก์ชันการปรับละเอียดแบบดิจิตอลแรงดันในกระบวนการจะถูกส่งผ่านช่อง "δ" ทั้งสองด้านของไดอะแฟรมแยก เติมของเหลวไปที่ช่อง "δ" ไปยังไดอะแฟรมตรงกลางสามารถรับรู้การปรับตำแหน่งและช่วงศูนย์ในเครื่องได้ และการปรับจากระยะไกลสามารถทำได้ด้วยตัวควบคุมด้วยมือหรือคอมพิวเตอร์จากระยะไกลไดอะแฟรมตรงกลางเป็นองค์ประกอบยืดหยุ่นตึง ซึ่งทำให้เกิดการเปลี่ยนรูปที่สอดคล้องกันสำหรับความแตกต่างของแรงดันระหว่างสองด้านที่กระทำต่อไดอะแฟรมสามารถเลือกเอาต์พุตเชิงเส้นหรือสแควร์รูทได้ตามการใช้งานที่แตกต่างกันและการกระจัดนี้จะเปลี่ยนเป็นค่าความจุส่วนต่างที่เกิดขึ้นบนแผ่นขั้วตัวเก็บประจุเวลาหน่วงสามารถตั้งค่าให้เปลี่ยนระหว่าง 0.1 ~ 16 วินาทีความจุส่วนต่างจะถูกแปลงเป็นสัญญาณเอาท์พุตมาตรฐานโดยวงจรอิเล็กทรอนิกส์สามารถรับรู้การแปลงหน่วยค่าความดันระหว่าง KPa, Pa, InH20 bar เป็นต้น
NY3051 พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณความดันแบบปรับได้
แอปพลิเคชันทั่วไป | ของเหลว แก๊ส ไอน้ำ |
ช่วงการวัด | URL ขีดจำกัดบน (0.006-40) |
แหล่งจ่ายไฟ | 24VDC |
อุณหภูมิแวดล้อม | -40℃~+85℃ |
อุณหภูมิกระบวนการ | -25℃~+125℃ (>+125℃ สามารถปรับแต่งได้) |
แรงกระแทก | <0.005% / วี |
เติมของเหลว | น้ำมันซิลิโคน (ไม่จำเป็น) |
เอฟเฟกต์การสั่นสะเทือน | <±1% ของช่วงสูงสุด (60~150Hz, g=9.8m/s2 ในทุกทิศทาง) |
ระดับความแม่นยำ | เกรด 0.1 |
กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
ระดับการป้องกัน | IP65 (อุปกรณ์เสริม) |
เกรดกันระเบิด | Exia II CT6 (อุปกรณ์เสริม) |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้!
