รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | ของเหลว/แก๊ส/ไอน้ำ | หมายเลขผลิตภัณฑ์: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
|---|---|---|---|
| เกจวัดความดัน: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | แรงดันปิดผนึก: | 0~7KPa~100MPa |
| ความดันสัมบูรณ์: | 0~20KPa~35MPa | วัสดุไดอะแฟรม: | 316L (อุปกรณ์เสริม) |
| ความแม่นยำ: | เกรด 0.1/ 0.2 | พาวเวอร์ซัพพลาย: | 24VDC |
| เอาท์พุต: | 4... 20mA/ฮาร์ต/RS485/Modbus... | แสดง: | จอแอลซีดี (อุปกรณ์เสริม) |
| แสงสูง: | เครื่องส่งสัญญาณความดันไดอะแฟรม 24VDC,เครื่องส่งสัญญาณความดันไดอะแฟรมเหลว,เครื่องส่งสัญญาณความดันแก๊สเกรด 0.2 |
||

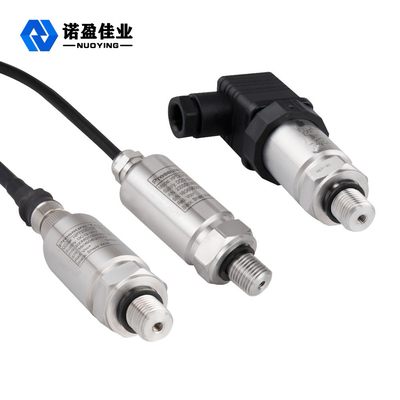

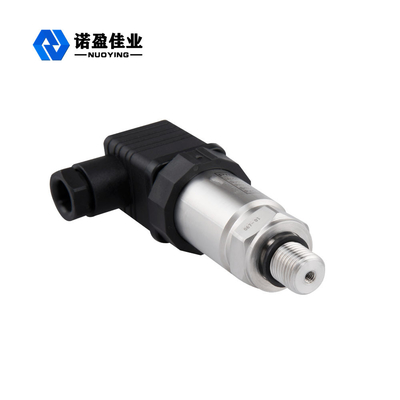

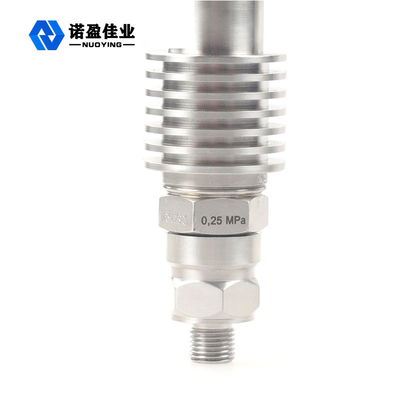

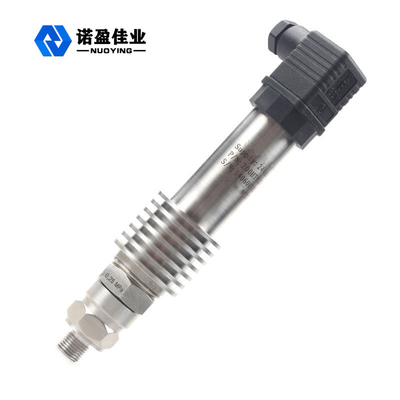

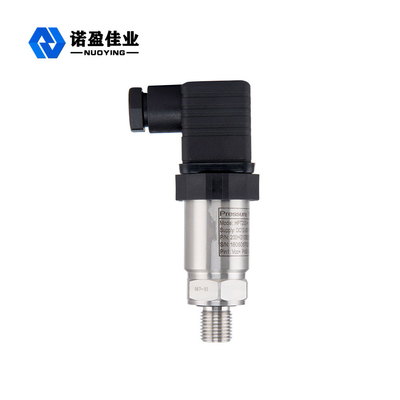

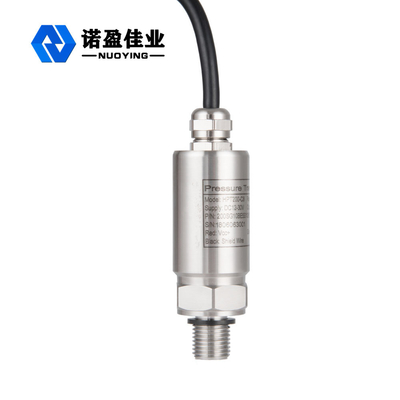

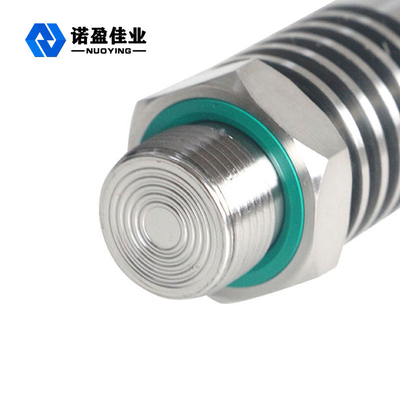

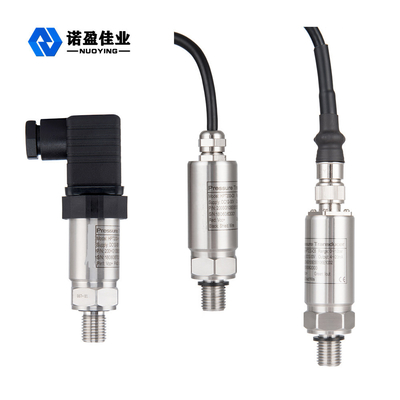

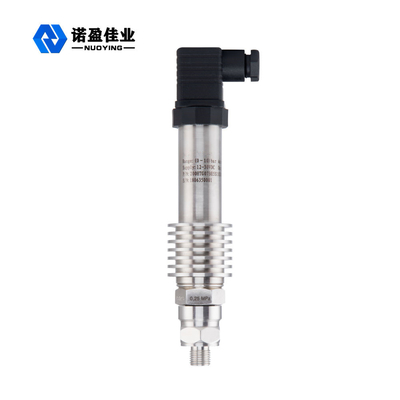

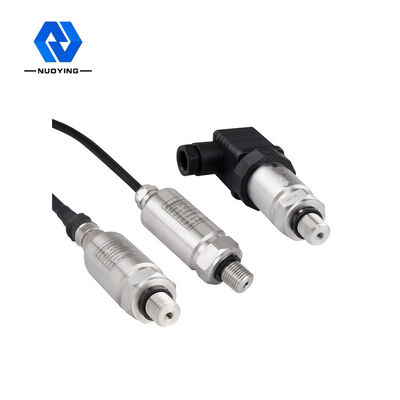

เครื่องส่งสัญญาณเซ็นเซอร์ไดอะแฟรมความดันประสิทธิภาพสูงสำหรับก๊าซเหลว 24VDC 0.1/0.2 grade
เซ็นเซอร์ความดันซิลิคอนแบบกระจาย NP93420 ซีรีส์เป็นชิปที่นำเข้าทั้งหมด หลังจากออกแบบโครงสร้างอย่างระมัดระวัง ประมวลผลสัญญาณและประกอบ และเป็นไปตามมาตรฐานระดับชาติสำหรับการทดสอบและผลิตเซ็นเซอร์ความดันรุ่นใหม่อย่างเคร่งครัดชุดผลิตภัณฑ์มีเอาต์พุตที่เสถียร ความไวและความแม่นยำสูง และลักษณะอุณหภูมิที่ดี และความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
หลักการทำงาน
ซีรีย์ NP93420 คือการใช้เอฟเฟกต์ piezoresistive ของเซมิคอนดักเตอร์และเทคโนโลยีการประมวลผลทางกลขนาดเล็กในผลึกซิลิกอน monocrystalline เฉพาะที่ทำจากการพิมพ์หินการแพร่กระจายและเทคโนโลยีเซมิคอนดักเตอร์อื่น ๆ - สะพานหินข้าวสาลีสร้างไดอะแฟรมที่ละเอียดอ่อนเมื่อมีการผลิตแรงภายนอก การเปลี่ยนแปลงความต้านทานทำให้การเปลี่ยนแปลงความต้านทานแขนสะพาน (คู่ที่ใหญ่กว่าของเล็กกว่า) ในเอาต์พุตสัญญาณแรงดันไฟฟ้ากระตุ้นผ่านการชดเชยอุณหภูมิคอมพิวเตอร์การปรับความต้านทานเลเซอร์การขยายสัญญาณและวิธีการประมวลผลอื่น ๆ และการตรวจจับการประกอบที่เข้มงวดการสอบเทียบและกระบวนการอื่น ๆ ความดัน เครื่องส่งพร้อมสัญญาณเอาท์พุตมาตรฐานถูกผลิตขึ้น
คุณสมบัติการออกแบบ
•เอาต์พุตมีเสถียรภาพ ความไวสูง อิทธิพลของการรบกวนและเสียงรบกวนค่อนข้างเล็ก ต้นทุนที่สอดคล้องกันของวงจรเครื่องขยายเสียงลดลง และความละเอียดดีขึ้นมาก
•วงจรรวม V/I พิเศษ อุปกรณ์ต่อพ่วงน้อยกว่า ความน่าเชื่อถือสูง บำรุงรักษาง่าย ง่าย ขนาดเล็ก น้ำหนักเบา การติดตั้งและการดีบักสะดวกมาก
•Aluminium alloy die - cast shell, three - end isolation, ไฟฟ้าสถิตสเปรย์ป้องกันชั้น, ทนทาน.
•4-20mA DC ส่งสัญญาณสองสาย ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง ระยะการส่งข้อมูลนาน.
• LED, LCD, ตัวชี้สามหัว, การอ่านภาคสนามสะดวกมากสามารถใช้วัดตัวกลางหนืด ผลึก และกัดกร่อนได้
•เครื่องส่งสัญญาณความดันซิลิกอนแบบกระจายใช้ในพื้นที่อันตรายและระเบิดผลิตภัณฑ์มีลักษณะของกระแสไฟต่ำ แรงดันต่ำ และใช้พลังงานต่ำเป็นผลิตภัณฑ์ที่มีความปลอดภัยภายในและป้องกันการระเบิด และมีใบรับรองการป้องกันการระเบิด
•การใช้วัสดุสแตนเลสและโครงสร้างการป้องกันพิเศษและฟ้าผ่าวงจรเครื่องขยายเสียง, ป้องกันการรบกวน, ป้องกันแรงดันไฟฟ้า, กระแสเกินและชุดของวิธีการป้องกัน, ปรับปรุงความสามารถในการปิดผนึกป้องกันการกัดกร่อนและป้องกันการทำงานที่รุนแรงที่เชื่อถือได้ เหมาะอย่างยิ่งสำหรับความต้องการการวัดและควบคุมภาคอุตสาหกรรมทั่วไป
พารามิเตอร์ทางเทคนิค
| แอปพลิเคชัน | ของเหลว แก๊ส ไอน้ำ | |||
| หมายเลขผลิตภัณฑ์ | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
| ช่วงการวัด | URL ขีดจำกัดบน | |||
| เกจวัดความดัน | แรงดันปิดผนึก | ความดันสัมบูรณ์ | เกจวัดความดัน | |
| 0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
| วัสดุไดอะแฟรม | 316L (อุปกรณ์เสริม) | |||
| เกรดความแม่นยำ | 0.1/0.2เกรด | |||
| แหล่งจ่ายไฟ | 24VDC | |||
| เอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... | |||
| อุณหภูมิแวดล้อม | -40~+85℃ | |||
| อุณหภูมิกระบวนการ | -25~+125℃(>+125℃ สามารถปรับแต่งได้) | |||
| การเชื่อมต่อ | เกลียว, หน้าแปลน (อุปกรณ์เสริม) | |||
| เวลาหน่วง | ปรับได้ 0.1 ~ 16 วินาที | |||
|
อนุญาตให้โอเวอร์โหลด |
≤Rated range 2 ครั้ง |
|||
| แสดง | จอแอลซีดี (อุปกรณ์เสริม) | |||
| ระดับการป้องกัน | IP67 | |||
| เกรดกันระเบิด | Exia ⅡCT6 Ga,ExdⅡCT6 Gb | |||
