รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว แก๊ส ไอน้ำ | รุ่นสินค้า: | NY3051 |
---|---|---|---|
เติมของเหลว: | น้ำมันซิลิโคน น้ำมันเฉื่อย (เลือกได้) | วัสดุไดอะแฟรม: | 316L、Ha C อัลลอย (สามารถกำหนดเองได้) |
เกรดความแม่นยำ: | 0.025、0.075、0.1、0.2 | สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... |
อุณหภูมิโดยรอบ: | -40~+85℃ | อุณหภูมิกระบวนการ: | -25 ~ + 125 ℃ (> 125 ℃สามารถกำหนดเองได้) |
แสงสูง: | เครื่องส่งสัญญาณความแตกต่างของน้ำมันเฉื่อย,เครื่องส่งสัญญาณความดันแบบปิดป้องกันแรงดัน 20mA,เครื่องส่งสัญญาณความแตกต่างของความดัน 316L |

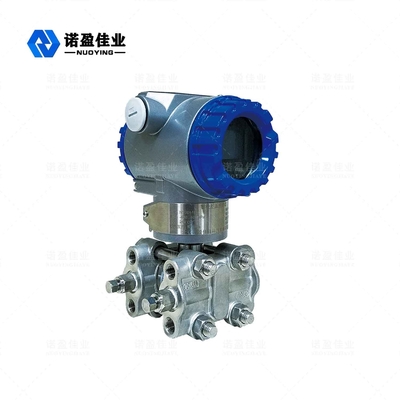

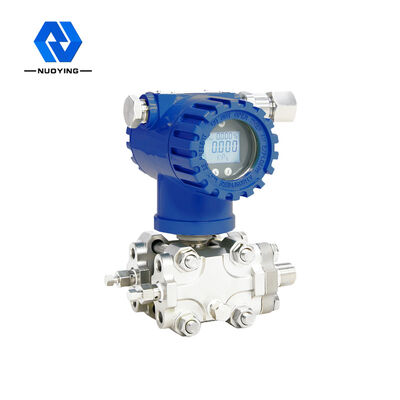

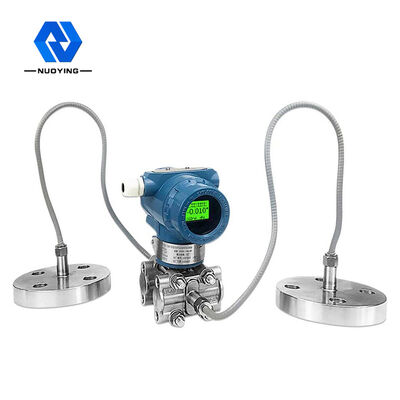

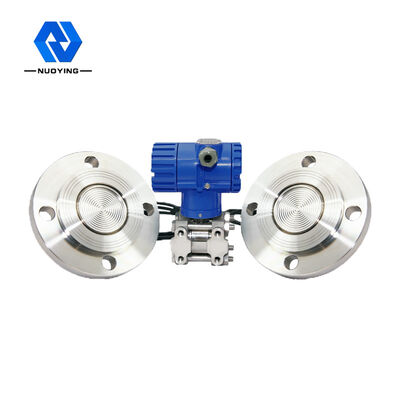

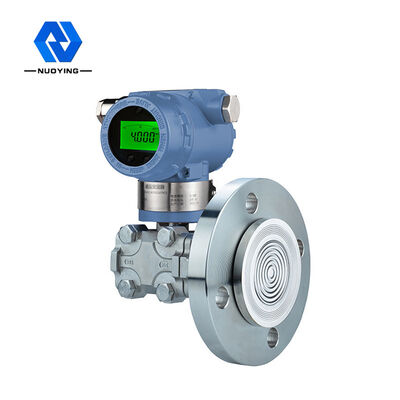

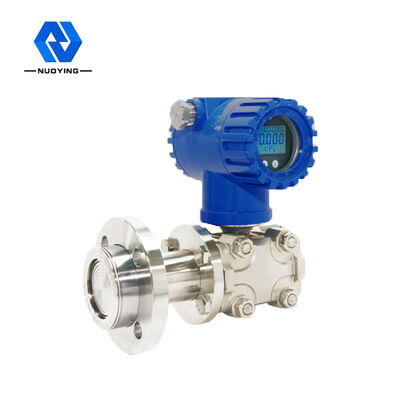

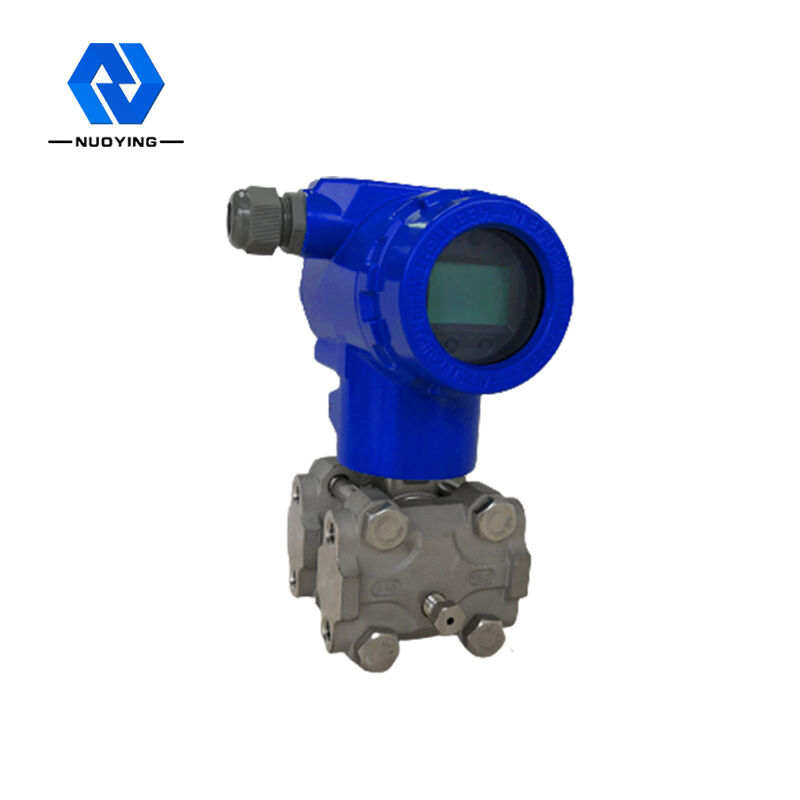

ฟังก์ชันป้องกันการปิดเครื่องส่งสัญญาณความแตกต่างของความดันความแม่นยำสูง
หลักการทำงานของเครื่องส่งสัญญาณความดันแตกต่าง
NY3051 series ตัวส่งสัญญาณความดัน / ความดันแตกต่างอัจฉริยะมีส่วนประกอบการตรวจจับความจุแบบแปรผันที่เรียกว่า "σ" Chamber (ดูรูปด้านล่าง) แรงดันในกระบวนการผ่าน "σ" ไดอะแฟรมแยกทั้งสองด้านของห้องและของเหลวเติมจะถูกส่งไปยัง "σ", ไดอะแฟรมกลางของห้องไดอะแฟรมส่วนกลางเป็นองค์ประกอบยืดหยุ่นตึง ซึ่งทำให้เกิดการเปลี่ยนรูปที่สอดคล้องกันสำหรับความแตกต่างของแรงดันที่กระทำต่อทั้งสองด้าน และการกระจัดนี้จะถูกแปลงเป็นค่าความจุส่วนต่างที่เกิดขึ้นบนแผ่นตัวเก็บประจุความจุส่วนต่างจะถูกแปลงเป็นสัญญาณเอาท์พุตมาตรฐานโดยวงจรอิเล็กทรอนิกส์
คุณสมบัติการออกแบบของเครื่องส่งสัญญาณความดันแตกต่าง
◎ความแม่นยำสูงและเสถียรภาพที่ดี
◎ด้วยการวินิจฉัยตนเองอย่างต่อเนื่อง การชดเชยเชิงเส้น และฟังก์ชันการปรับละเอียดแบบดิจิทัล
◎สามารถรับรู้การปรับตำแหน่งและช่วงศูนย์ในเครื่องได้ และการปรับจากระยะไกลสามารถทำได้ผ่านตัวดำเนินการแบบแมนนวลและคอมพิวเตอร์จากระยะไกล
◎สามารถเลือกเอาท์พุตเชิงเส้นหรือสแควร์รูทได้ตามการใช้งานที่แตกต่างกัน
◎เวลาหน่วงสามารถตั้งค่าให้เปลี่ยนระหว่าง 0.1 และ 16S;
◎สามารถแปลงหน่วยค่าความดันระหว่าง kPa, PA, inh2o, bar ฯลฯ
◎สามารถตั้งค่าโหมดความล้มเหลวและความปลอดภัยได้โดยการสลับสวิตช์ความล้มเหลว / ความปลอดภัย
◎มีโหมดจุดเดียว หลายจุด และต่อเนื่อง
◎มีฟังก์ชั่นป้องกันการปิดเครื่องและสามารถบันทึกข้อมูลการทำงานได้โดยอัตโนมัติเมื่อปิดเครื่อง
◎ส่วนประกอบที่เป็นของแข็ง แผงวงจรพิมพ์แบบเสียบปลั๊ก ขนาดเล็ก เบา แข็งแรง และทนต่อแผ่นดินไหว
◎ป้องกันการโอเวอร์โหลดทางเดียวที่ดี
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณความดันแตกต่าง
แอปพลิเคชันทั่วไป | ของเหลว แก๊ส ไอน้ำ | ||||||||
รุ่นสินค้า |
NY3051 | ||||||||
ช่วงการวัด | URL ขีดจำกัดบน | ||||||||
รหัส | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL(MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
เติมของเหลว | น้ำมันซิลิโคน น้ำมันเฉื่อย (เลือกได้) | ||||||||
วัสดุไดอะแฟรม | 316L, โลหะผสม Ha C (สามารถกำหนดเองได้) | ||||||||
เกรดความแม่นยำ | 0.025,0.075,0.1,0.2 | ||||||||
พาวเวอร์ซัพพลาย | 24VDC | ||||||||
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... | ||||||||
อุณหภูมิโดยรอบ | -40~+85℃ | ||||||||
อุณหภูมิกระบวนการ | -25 ~ + 125 ℃ (> 125 ℃สามารถกำหนดเองได้) | ||||||||
กระบวนการเชื่อมต่อ | เกลียวสกรู, หน้าแปลน (เลือกได้) | ||||||||
เวลาหน่วง | ปรับได้ 0.1 ~ 16 วินาที | ||||||||
การแสดงภาคสนาม | จอแอลซีดี (เลือกได้) | ||||||||
ระดับการป้องกัน | IP67 | ||||||||
เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
