รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว | รุ่นสินค้า: | NY3051B |
---|---|---|---|
เติมของเหลว: | น้ำมันซิลิโคน | วัสดุไดอะแฟรม: | 316L |
เกรดความแม่นยำ: | 0.025、0.075 | สัญญาณเอาท์พุต: | 4...20mA |
อุณหภูมิโดยรอบ: | -40~+ 85℃ | อุณหภูมิกระบวนการ: | -25~+125℃ (>125℃ สามารถปรับแต่งได้) |
แสงสูง: | เครื่องส่งสัญญาณความดันป้องกันการโอเวอร์โหลดทางเดียว,เครื่องส่งสัญญาณเซนเซอร์ความดันแบบดิฟเฟอเรนเชียล 316L,เครื่องส่งสัญญาณความแตกต่างของความดันของเหลว |

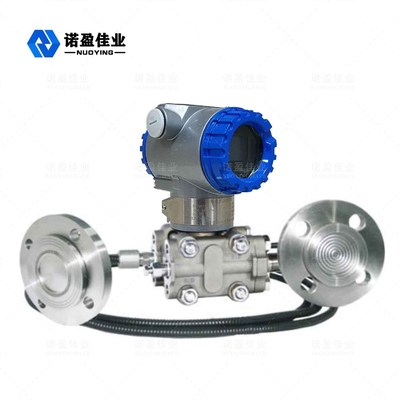

ตัวส่งสัญญาณความแตกต่างของความดันเสถียรภาพที่ดีป้องกันการโอเวอร์โหลดทางเดียว
หลักการทำงานของเครื่องส่งสัญญาณความดันแตกต่าง
NY3051 ซีรีส์เครื่องส่งสัญญาณความดัน/แรงดันดิฟเฟอเรนเชียลอัจฉริยะมีส่วนประกอบการตรวจจับที่มีความจุแปรผัน เรียกว่าห้อง "σ" (ดูรูปด้านล่าง)แรงดันในกระบวนการถูกส่งไปยังไดอะแฟรมกลางของห้อง "σ" ผ่านไดอะแฟรมแยกที่ทั้งสองด้านของห้อง "σ" และของเหลวที่เติมไดอะแฟรมส่วนกลางเป็นองค์ประกอบที่ยืดหยุ่นซึ่งทำให้เกิดการเสียรูปซึ่งสอดคล้องกับความแตกต่างของแรงดันระหว่างสองด้านที่กระทำต่อมัน และการกระจัดนี้จะถูกเปลี่ยนเป็นความจุที่แตกต่างกันซึ่งเกิดขึ้นบนเพลตคาปาซิทีฟการแปลงค่าความจุส่วนต่างเป็นสัญญาณเอาท์พุตมาตรฐานโดยวงจรอิเล็กทรอนิกส์
คุณสมบัติการออกแบบของเครื่องส่งสัญญาณความดันแตกต่าง
◎ความแม่นยำสูงและเสถียรภาพที่ดี
◎ด้วยการวินิจฉัยตนเองอย่างต่อเนื่อง การชดเชยเชิงเส้น และฟังก์ชันการปรับละเอียดแบบดิจิทัล
◎คุณสามารถปรับศูนย์และช่วงในเครื่องหรือจากระยะไกลได้โดยใช้ตัวดำเนินการด้วยตนเองหรือคอมพิวเตอร์จากระยะไกล
◎คุณเลือกเอาต์พุตเชิงเส้นหรือรูท ขึ้นอยู่กับแอปพลิเคชัน
◎สามารถตั้งเวลาการทำให้หมาด ๆ ได้ระหว่าง 0.1 ~ 16 วินาที;
◎สามารถรับรู้การแปลงหน่วยค่าความดันระหว่าง KPa, Pa, Inh2o, Bar ฯลฯ
◎คุณตั้งค่าโหมดความล้มเหลวและความปลอดภัยโดยสลับสวิตช์ความล้มเหลว/ความปลอดภัย
◎มีโหมดจุดเดียว หลายจุด และต่อเนื่อง
◎มีฟังก์ชั่นป้องกันการปิดเครื่องและสามารถบันทึกข้อมูลการทำงานได้โดยอัตโนมัติเมื่อปิดเครื่อง
◎ส่วนประกอบที่เป็นของแข็ง แผงวงจรพิมพ์แบบเสียบปลั๊ก ขนาดเล็ก เบา แข็งแรง และทนต่อแผ่นดินไหว
◎ป้องกันการโอเวอร์โหลดทางเดียวที่ดี
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณความดันแตกต่าง
แอปพลิเคชันทั่วไป | ของเหลว แก๊ส ไอน้ำ | ||||||||
รุ่นสินค้า |
NY3051 | ||||||||
ช่วงการวัด | URL ขีดจำกัดบน | ||||||||
รหัส | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL(MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
เติมของเหลว | น้ำมันซิลิโคน น้ำมันเฉื่อย (เลือกได้) | ||||||||
วัสดุไดอะแฟรม | 316L, โลหะผสม Ha C (สามารถกำหนดเองได้) | ||||||||
เกรดความแม่นยำ | 0.025,0.075,0.1,0.2 | ||||||||
พาวเวอร์ซัพพลาย | 24VDC | ||||||||
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... | ||||||||
อุณหภูมิโดยรอบ | -40~+85℃ | ||||||||
อุณหภูมิกระบวนการ | -25 ~ + 125 ℃ (> 125 ℃สามารถกำหนดเองได้) | ||||||||
กระบวนการเชื่อมต่อ | เกลียวสกรู, หน้าแปลน (เลือกได้) | ||||||||
เวลาหน่วง | ปรับได้ 0.1 ~ 16 วินาที | ||||||||
การแสดงภาคสนาม | จอแอลซีดี (เลือกได้) | ||||||||
ระดับการป้องกัน | IP67 | ||||||||
เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
