รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว | รุ่นสินค้า: | NP-93420-IB |
---|---|---|---|
วัสดุไดอะแฟรม: | 316L (สามารถกำหนดเองได้) | เวลาหน่วง: | ปรับได้ 0.1 ~ 16 วินาที |
เกรดความแม่นยำ: | 0.1、0.2 | สัญญาณเอาท์พุต: | 4...20mA\RS485/Modbus... |
อนุญาตเกินพิกัด: | ≤2 เท่าของช่วงพิกัด | การแสดงภาคสนาม: | จอแอลซีดี (เลือกได้) |
แสงสูง: | เครื่องส่งสัญญาณเซ็นเซอร์ความดันปิดผนึก,เครื่องส่งสัญญาณความดันป้องกันการกัดกร่อน,RS485 เครื่องส่งสัญญาณความดันของเหลว |

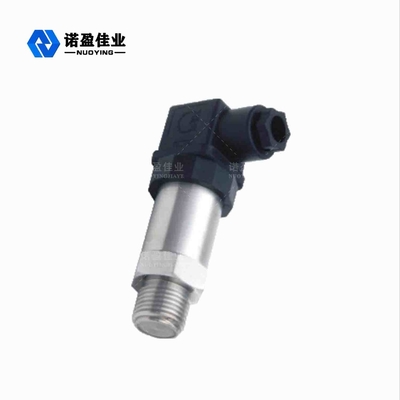

การปิดผนึกและป้องกันการกัดกร่อนของเครื่องส่งสัญญาณความดันความไวสูง
หลักการทำงานของเครื่องส่งสัญญาณความดัน
ซีรีส์ NP93420 ใช้เอฟเฟกต์แบบพายโซรีซิสทีฟของเซมิคอนดักเตอร์และเทคโนโลยีไมโครแมชชีนนิ่งเพื่อสร้างสะพานวีทสโตนบนทิศทางผลึกเฉพาะของเวเฟอร์ซิลิกอนผลึกเดี่ยวโดยใช้กระบวนการเซมิคอนดักเตอร์ เช่น โฟโตลิโทกราฟีและการแพร่กระจายเพื่อสร้างฟิล์มที่ละเอียดอ่อนเมื่ออยู่ภายใต้แรงภายนอก มันจะเปลี่ยนแปลงเล็กน้อย และความต้านทานจะเปลี่ยน ดังนั้นความต้านทานของแขนสะพานจะเปลี่ยนไป (คู่หนึ่งจะใหญ่ขึ้นและอีกคู่หนึ่งจะเล็กลง) เพื่อกระตุ้นการส่งสัญญาณแรงดันไฟผ่านการชดเชยอุณหภูมิของคอมพิวเตอร์ การปรับความต้านทานด้วยเลเซอร์ การขยายสัญญาณ และวิธีการประมวลผลอื่นๆ ตลอดจนการตรวจจับการประกอบที่เข้มงวด การสอบเทียบ และกระบวนการอื่นๆ เครื่องส่งสัญญาณความดันพร้อมสัญญาณเอาต์พุตมาตรฐานจะถูกสร้างขึ้น

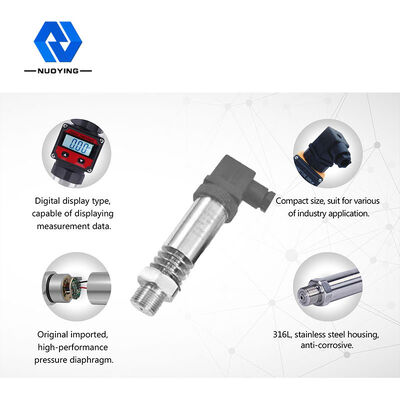

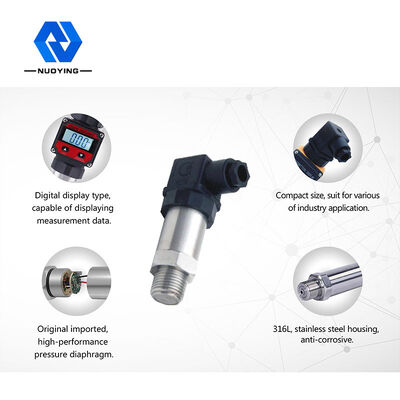

คุณสมบัติการออกแบบของเครื่องส่งสัญญาณความดัน

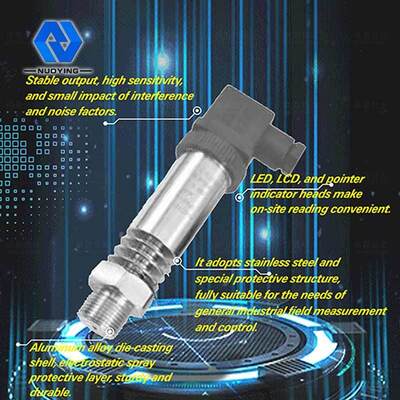

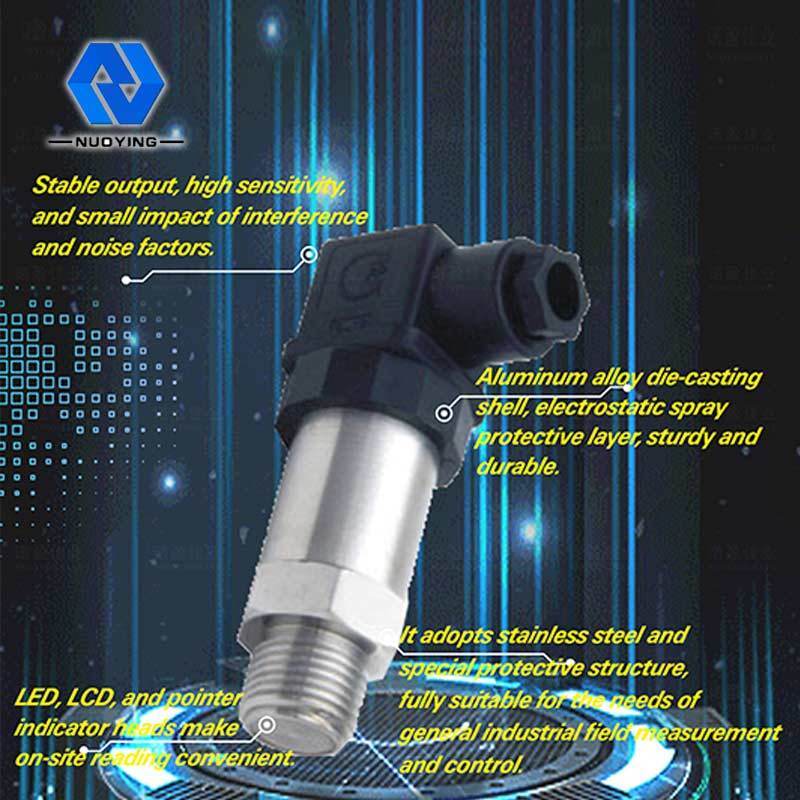

◎เอาต์พุตมีเสถียรภาพ ความไวสูง อิทธิพลของสัญญาณรบกวนและเสียงรบกวนค่อนข้างเล็ก ต้นทุนที่สอดคล้องกันของวงจรเครื่องขยายเสียงลดลง และความละเอียดดีขึ้นมาก
◎วงจรรวมแบบพิเศษ V / I อุปกรณ์ต่อพ่วงน้อยกว่า ความน่าเชื่อถือสูง การบำรุงรักษาที่ง่ายและสะดวก ขนาดเล็ก น้ำหนักเบา การติดตั้งและการดีบั๊กที่สะดวกอย่างยิ่ง
◎เปลือกอลูมิเนียมหล่อ, การแยกสามส่วน, ชั้นป้องกันสเปรย์ไฟฟ้าสถิต, แข็งแรงและทนทาน
◎การส่งสัญญาณสองสาย DC 4-20mA ความสามารถในการป้องกันการรบกวนที่แข็งแกร่งและระยะการส่งข้อมูลที่ยาวนาน
◎led, LCD และ indicators ทำให้สะดวกในการอ่านบนเว็บไซต์สามารถใช้วัดตัวกลางหนืด ผลึก และกัดกร่อนได้
◎เมื่อใช้ในพื้นที่อันตรายและระเบิด เครื่องส่งสัญญาณความดันซิลิกอนแบบกระจายจะถูกนำมาใช้ผลิตภัณฑ์มีลักษณะของกระแสไฟต่ำ แรงดันต่ำ และใช้พลังงานต่ำเป็นผลิตภัณฑ์ป้องกันการระเบิดที่มีความปลอดภัยภายในและมีใบรับรองการป้องกันการระเบิด
◎วัสดุสแตนเลสและโครงสร้างป้องกันพิเศษ เช่นเดียวกับชุดของมาตรการป้องกัน เช่น ป้องกันฟ้าผ่า ป้องกันการรบกวน ป้องกันแรงดันไฟฟ้า และกระแสเกินของวงจรขยาย ปรับปรุงความสามารถในการปิดผนึกที่เชื่อถือได้ และป้องกันการกัดกร่อน และป้องกัน สภาพแวดล้อมการทำงานที่รุนแรงและตอบสนองความต้องการของการวัดและควบคุมภาคอุตสาหกรรมทั่วไปอย่างเต็มที่
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณความดัน

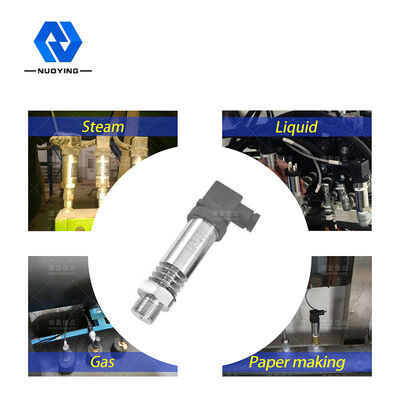

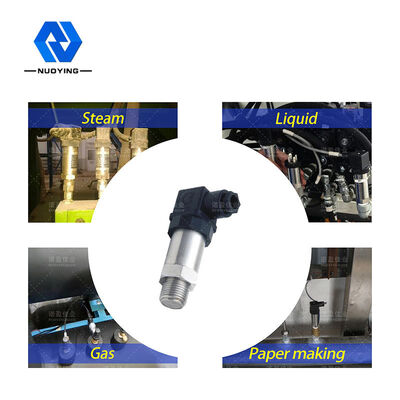

แอปพลิเคชันทั่วไป | ของเหลว แก๊ส ไอน้ำ | |||
รุ่นสินค้า |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
ช่วงการวัด | URL ขีดจำกัดบน | |||
เกจวัดความดัน | แรงดันเกจซีล | ความดันสัมบูรณ์ | เกจวัดความดัน | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
วัสดุไดอะแฟรม | 316L (สามารถกำหนดเองได้) | |||
เกรดความแม่นยำ | 0.1,0.2 | |||
พาวเวอร์ซัพพลาย | 24VDC | |||
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... | |||
อุณหภูมิโดยรอบ | -40~+85℃ | |||
อุณหภูมิกระบวนการ | -25 ~ + 125 ℃ (> 125 ℃สามารถกำหนดเองได้) | |||
กระบวนการเชื่อมต่อ | เกลียวสกรู, หน้าแปลน (เลือกได้) | |||
เวลาหน่วง | ปรับได้ 0.1 ~ 16 วินาที | |||
อนุญาตเกินพิกัด | ≤2 เท่าของช่วงพิกัด | |||
การแสดงภาคสนาม | จอแอลซีดี (เลือกได้) | |||
ระดับการป้องกัน | IP67 | |||
เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
