รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ก๊าซเหลว ไอน้ำ | รุ่นสินค้า: | NP-93420-IF |
---|---|---|---|
เกรดป้องกันการระเบิด: | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) | ระดับการป้องกัน: | IP67 |
กระบวนการเชื่อมต่อ: | เกลียวสกรู、หน้าแปลน(เลือกได้) | สัญญาณเอาท์พุต: | 4...20mA |
อุณหภูมิกระบวนการ: | -25 ~ + 125 ℃ (> 125 ℃สามารถกำหนดเองได้) | พาวเวอร์ซัพพลาย: | 24VDC |
แสงสูง: | เครื่องส่งสัญญาณเซ็นเซอร์ความดันไดอะแฟรม IP67,เครื่องส่งสัญญาณเซ็นเซอร์ความดันเกลียวสกรู,เครื่องส่งสัญญาณระดับของเหลวความดัน 20mA |
เครื่องส่งสัญญาณความดันไดอะแฟรมความดันประสิทธิภาพสูงนำเข้าต้นฉบับ
หลักการทำงานของเครื่องส่งสัญญาณความดัน
ซีรีส์ NP93420 ใช้เอฟเฟกต์เพียโซรีซิสทีฟของเซมิคอนดักเตอร์และเทคโนโลยีไมโครแมชชีนนิ่งเพื่อสร้างสะพานวีทสโตนบนการวางแนวคริสตัลเฉพาะของเวเฟอร์ซิลิคอนผลึกเดี่ยวโดยโฟโตลิโทกราฟี การแพร่กระจาย และกระบวนการเซมิคอนดักเตอร์อื่นๆ เพื่อสร้างไดอะแฟรมที่มีความละเอียดอ่อน เมื่ออยู่ภายใต้แรงภายนอกมีการเปลี่ยนแปลงเล็กน้อย ความต้านทานเปลี่ยนแปลง และความต้านทานแขนสะพานเปลี่ยนแปลง (คู่หนึ่งมีขนาดใหญ่ขึ้นและอีกคู่หนึ่งมีขนาดเล็กลง) ในเอาต์พุตสัญญาณแรงดันไฟฟ้ากระตุ้น หลังจากการชดเชยอุณหภูมิของคอมพิวเตอร์ การปรับความต้านทานด้วยเลเซอร์ การขยายสัญญาณ และวิธีการประมวลผลอื่นๆ และเข้มงวด การทดสอบการประกอบ การสอบเทียบ และกระบวนการอื่นๆ เพื่อผลิตเครื่องส่งสัญญาณแรงดันด้วยสัญญาณเอาต์พุตมาตรฐาน

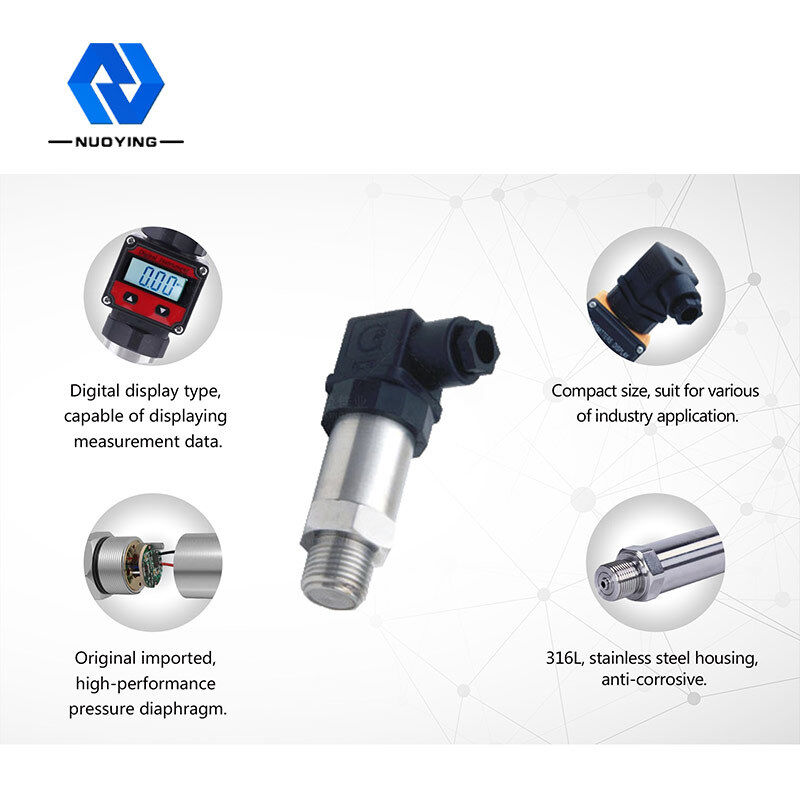

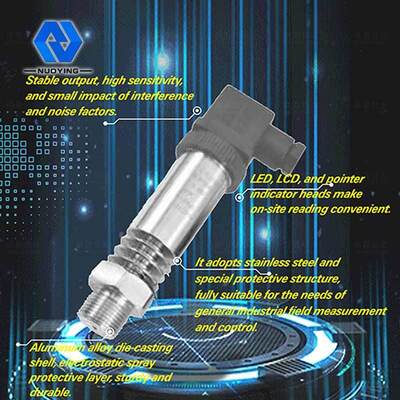

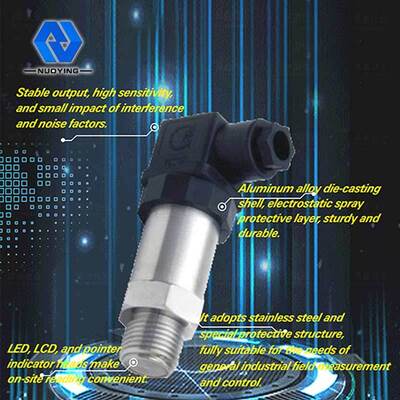

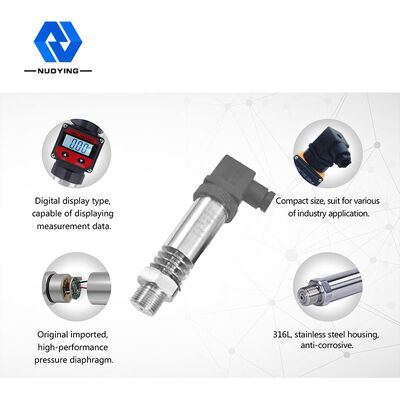

คุณสมบัติการออกแบบของเครื่องส่งสัญญาณความดัน
◎เอาต์พุตมีเสถียรภาพ ความไวสูง อิทธิพลของสัญญาณรบกวนและเสียงรบกวนค่อนข้างเล็ก ต้นทุนที่สอดคล้องกันของวงจรเครื่องขยายเสียงลดลง และความละเอียดดีขึ้นมาก
◎วงจรรวมเฉพาะ V/I, อุปกรณ์ต่อพ่วงไม่กี่ตัว, ความน่าเชื่อถือสูง, การบำรุงรักษาที่ง่ายและสะดวก, ขนาดเล็ก, น้ำหนักเบา, การติดตั้งและการดีบั๊กที่สะดวกอย่างยิ่ง
◎เปลือกหล่อโลหะผสมอลูมิเนียม แยกสามขั้ว ชั้นป้องกันไฟฟ้าสถิตพ่น แข็งแรง และทนทาน
◎4-20mA DC ส่งสัญญาณสองสาย ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และระยะการส่งข้อมูลที่ยาวนาน

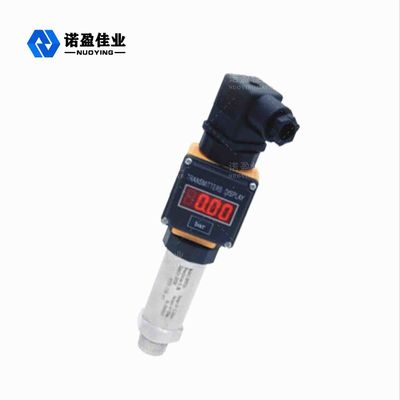

◎ไฟ LED, LCD, ตัวชี้สามชนิด, การอ่านในสถานที่สะดวกมากสามารถใช้วัดสารหนืด ผลึก และสารกัดกร่อน
◎เมื่อใช้ในพื้นที่อันตรายและระเบิด เครื่องส่งสัญญาณความดันซิลิกอนแบบกระจายจะถูกนำมาใช้ผลิตภัณฑ์มีลักษณะของกระแสไฟต่ำ แรงดันต่ำ และใช้พลังงานต่ำเป็นผลิตภัณฑ์ป้องกันการระเบิดที่มีความปลอดภัยภายในและมีใบรับรองการป้องกันการระเบิด
◎วัสดุสแตนเลสและโครงสร้างป้องกันพิเศษ เช่นเดียวกับชุดของมาตรการป้องกัน เช่น ป้องกันฟ้าผ่า ป้องกันการรบกวน ป้องกันแรงดันไฟฟ้า และกระแสเกินของวงจรขยาย ปรับปรุงความสามารถในการปิดผนึกที่เชื่อถือได้ และป้องกันการกัดกร่อน และป้องกัน สภาพแวดล้อมการทำงานที่รุนแรงและตอบสนองความต้องการของการวัดและควบคุมภาคอุตสาหกรรมทั่วไปอย่างเต็มที่
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณความดัน

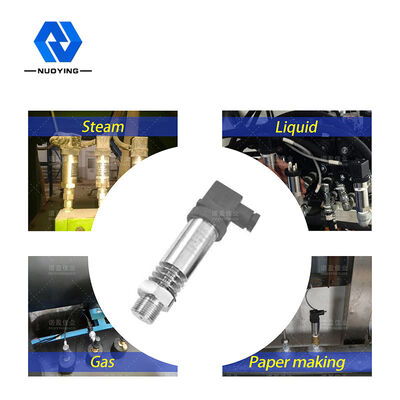

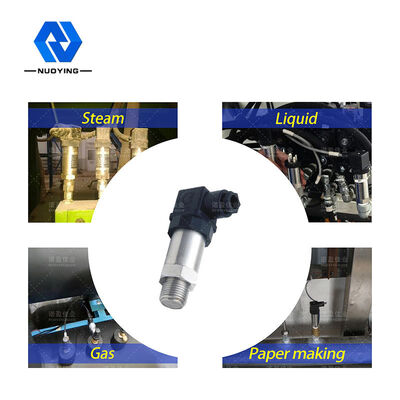

แอปพลิเคชันทั่วไป | ของเหลว แก๊ส ไอน้ำ | |||
รุ่นสินค้า |
NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
ช่วงการวัด | URL ขีดจำกัดบน | |||
เกจวัดความดัน | แรงดันเกจซีล | ความดันสัมบูรณ์ | เกจวัดความดัน | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
วัสดุไดอะแฟรม | 316L (สามารถกำหนดเองได้) | |||
เกรดความแม่นยำ | 0.1,0.2 | |||
พาวเวอร์ซัพพลาย | 24VDC | |||
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... | |||
อุณหภูมิโดยรอบ | -40~+85℃ | |||
อุณหภูมิกระบวนการ | -25 ~ + 125 ℃ (> 125 ℃สามารถกำหนดเองได้) | |||
กระบวนการเชื่อมต่อ | เกลียวสกรู, หน้าแปลน (เลือกได้) | |||
เวลาหน่วง | ปรับได้ 0.1 ~ 16 วินาที | |||
อนุญาตเกินพิกัด | ≤2 เท่าของช่วงพิกัด | |||
การแสดงภาคสนาม | จอแอลซีดี (เลือกได้) | |||
ระดับการป้องกัน | IP67 | |||
เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
