รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว | รุ่นสินค้า: | NH-93420 |
---|---|---|---|
วัสดุไดอะแฟรม: | 316L、ไดอะแฟรมเซรามิก (อุปกรณ์เสริม) | เกรดความแม่นยำ: | ±0.25%FS、±0.5%FS、±1.0%FS |
อุณหภูมิกระบวนการ: | -10~+70℃ | กำลังโหลด: | <(U-15)/0.02A |
ความเสถียร: | ±0.5%F.S/、±1.0%F.S | การแสดงภาคสนาม: | จอแอลซีดี (อุปกรณ์เสริม) |
แสงสูง: | เครื่องส่งสัญญาณระดับของเหลวป้องกันการรบกวน RF,เครื่องส่งสัญญาณเซ็นเซอร์ความดันของเหลว 316L,เครื่องส่งสัญญาณระดับของเหลวด้านบน |

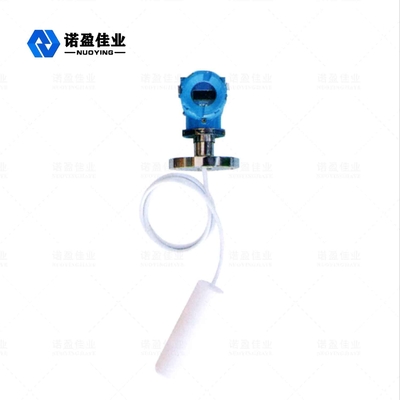

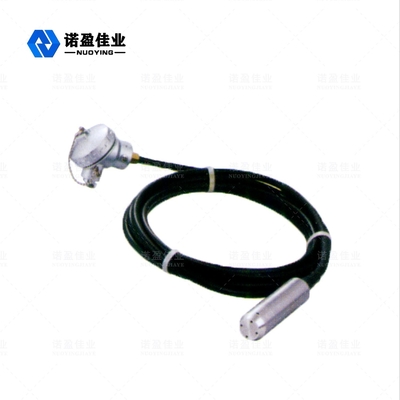

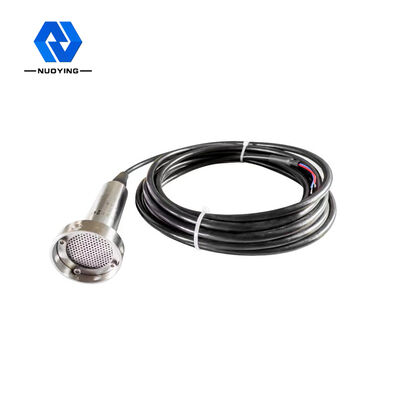

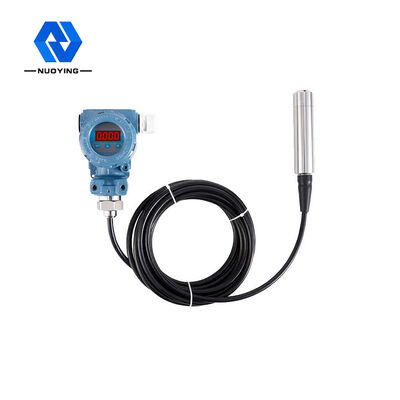

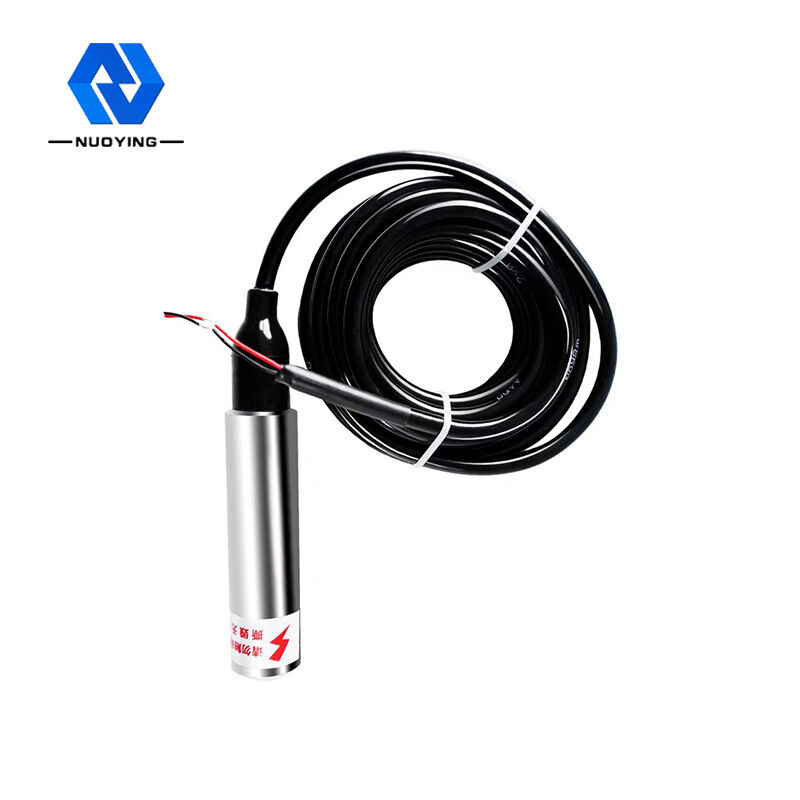

เครื่องส่งสัญญาณระดับของเหลว Anti-Lighting, Anti-RF Interference
หลักการทำงานของเครื่องส่งสัญญาณระดับของเหลว

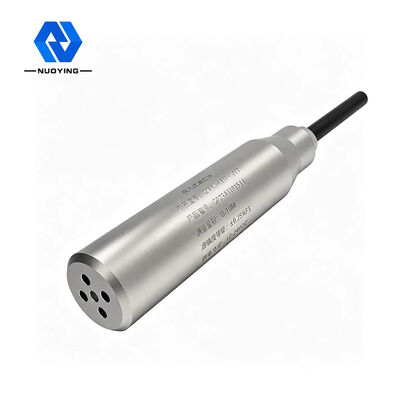

เครื่องส่งสัญญาณระดับของเหลวประกอบด้วยสายเคเบิลนำอากาศพิเศษที่มีท่อเส้นเลือดฝอยในตัว ขั้วต่อการบีบอัดและหัววัดโครงสร้างโพรบของเกจวัดระดับของเหลวประเภทอินพุตเป็นแกนกระบอกสแตนเลสที่มีไดอะแฟรมอยู่ด้านล่าง และหุ้มด้วยเปลือกพลาสติกที่มีรูการวัดระดับของเหลวเป็นความแตกต่างระหว่างความดันอุทกสถิตบนโพรบกับความดันบรรยากาศจริง จากนั้นความแตกต่างของแรงดันจะถูกแปลงเป็นสัญญาณเอาต์พุต 4-20mA โดยเซ็นเซอร์เซรามิก (ที่ติดอยู่กับฟิล์มสแตนเลส) และส่วนประกอบอิเล็กทรอนิกส์
คุณสมบัติการออกแบบของเครื่องส่งสัญญาณระดับของเหลว
◎เสถียรภาพที่ดีและความแม่นยำสูง
◎โครงสร้างมีความประณีตและสามารถใส่ลงในสื่อที่วัดได้โดยตรงเพื่อวัดระดับของเหลวซึ่งสะดวกสำหรับการติดตั้งและใช้งาน
◎โครงสร้างที่แข็งแรง ไม่มีชิ้นส่วนที่เคลื่อนไหว ความน่าเชื่อถือสูง อายุการใช้งานยาวนาน การวัดที่มีความแม่นยำสูงจากน้ำ น้ำมันถึงกาวที่มีความหนืดสูง ไม่ได้รับผลกระทบจากการเกิดฟอง การสะสมตัว และลักษณะทางไฟฟ้าของตัวกลางที่วัด
◎การชดเชยอุณหภูมิช่วงกว้าง
◎ด้วยการป้องกันกระแสไฟย้อนกลับและการป้องกันการจำกัดกระแสไฟเกิน การป้องกันฟ้าผ่าและการป้องกันสัญญาณรบกวนความถี่วิทยุ
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับของเหลว
แอปพลิเคชันทั่วไป | ของเหลว | ||||
รุ่นสินค้า |
NH-93420 | ||||
ช่วงการวัด | URL ขีดจำกัดบน | ||||
พิมพ์ | เคเบิ้ล | ฮาร์ดร็อด | ชนิดสายเคเบิลป้องกันการกัดกร่อน | ก้านชนิดป้องกันการกัดกร่อน | |
ล.(ม.) | 0~200m | 0~4m | 0~200m | 0~4m | |
วัสดุไดอะแฟรม | 316L, ไดอะแฟรมเซรามิก (อุปกรณ์เสริม) | ||||
เกรดความแม่นยำ | ±0.25%FS,±0.5%FS,±1.0%FS | ||||
พาวเวอร์ซัพพลาย | 24VDC | ||||
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... | ||||
อุณหภูมิกระบวนการ | -10~+70℃ | ||||
กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน, วงเล็บ (อุปกรณ์เสริม) | ||||
กำลังโหลด | <(U-15)/0.02A | ||||
ความเสถียร | ±0.5%FS/年,±1.0%FS/年 | ||||
วัสดุเคส | อลูมิเนียม, สแตนเลส (ไม่จำเป็น) | ||||
การแสดงภาคสนาม | จอแอลซีดี (อุปกรณ์เสริม) | ||||
ระดับการป้องกัน | IP67 | ||||
เกรดกันระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
