รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | ของเหลว/แก๊ส/ไอน้ำ | หมายเลขผลิตภัณฑ์: | NY3051 |
|---|---|---|---|
| ช่วงการวัด: | 0.006MPa,0.04MPa,0.25MPa,1.0MPa,2.5MPa | บรรจุของเหลว: | น้ำมันซิลิโคน น้ำมันเฉื่อย (ไม่จำเป็น) |
| วัสดุไดอะแฟรม: | 316L, โลหะผสม Ha C (สามารถกำหนดเองได้) | เกรดแม่นยำ: | ชั้น 0.025 ชั้น 0.075 ชั้น 0.1 ชั้น 0.2 |
| พาวเวอร์ซัพพลาย: | 24VDC | ||
| แสงสูง: | เครื่องส่งสัญญาณเซ็นเซอร์ความดันไอ,เครื่องส่งสัญญาณเซ็นเซอร์ความดัน Class 0.1,เครื่องวัดความดันของเหลว 316L |
||

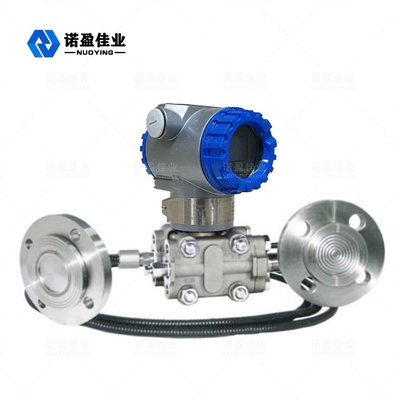

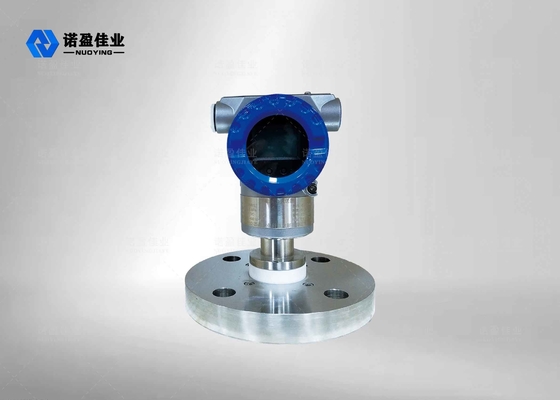

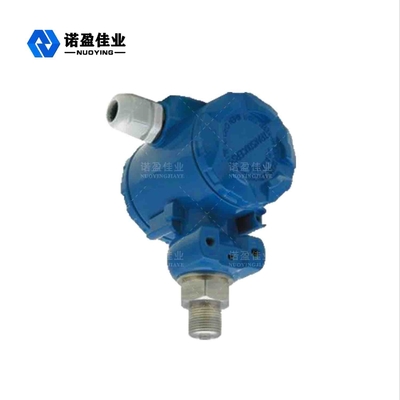

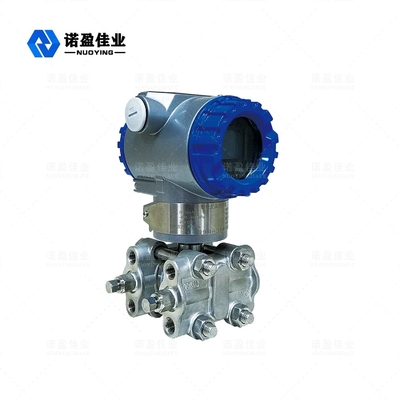

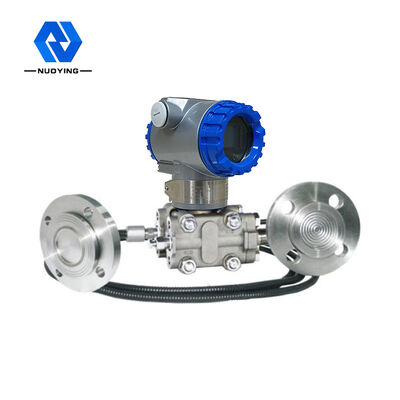

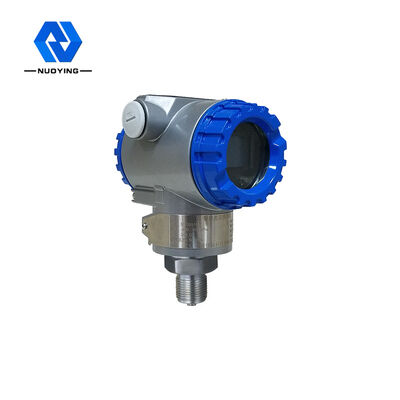

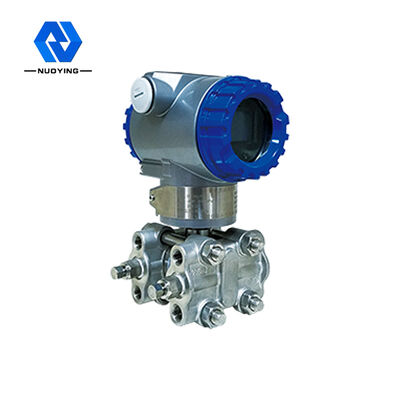

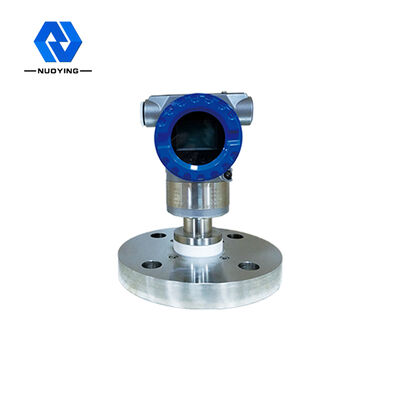

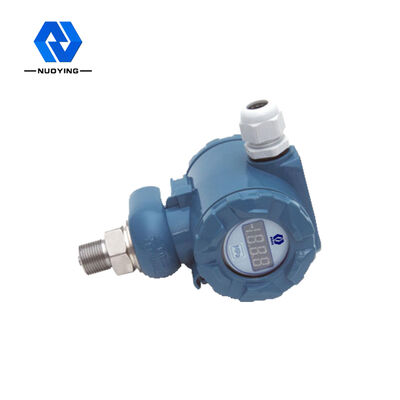

NY3051เครื่องส่งสัญญาณความดัน
NY3051 ซีรีส์เครื่องส่งสัญญาณความดัน/ความดันแตกต่างอัจฉริยะเป็นเครื่องมือภาคสนามอัจฉริยะที่สอดคล้องกับโปรโตคอล HARTใช้ไดอะแฟรมนำเข้าในการออกแบบโดยใช้ไมโครโปรเซสเซอร์ที่มีวงจรสื่อสาร HART สามารถใช้ร่วมกับโปรโตคอลการสื่อสาร HART ของซอฟต์แวร์พีซีหรือสอดคล้องกับโปรโตคอลการสื่อสาร HART ของตัวดำเนินการสื่อสารแบบสองทาง 475 มือพร้อมจอ LCD ดิจิตอลอัจฉริยะห้าจอสามารถเป็นฉากได้ แสดงค่าความแตกต่าง/ความดัน ค่ากระแสไฟขาออกและค่าเปอร์เซ็นต์เอาต์พุต การดีบักสะดวกมาก ตระหนักถึงฟังก์ชันดิจิตอลและอัจฉริยะของเครื่องส่งสัญญาณ และเข้ากันได้กับสัญญาณเอาต์พุตแบบอะนาล็อก 4 ~ 20mA แบบดั้งเดิม เพื่อไม่ให้เปลี่ยนการควบคุม ระบบสามารถรับรู้และแลกเปลี่ยนตารางอนาล็อก
หลักการทำงาน
NY3051 series เครื่องส่งสัญญาณความดัน/แรงดันดิฟเฟอเรนเชียลอัจฉริยะมีส่วนประกอบการตรวจจับที่มีความจุแปรผัน เรียกว่าแชมเบอร์ "5" (ดูรูปด้านล่าง)แรงดันในกระบวนการจะถูกส่งไปยังไดอะแฟรมตรงกลางของห้อง "5" ผ่านไดอะแฟรมแยกที่ทั้งสองด้านของห้อง "5" และของเหลวสำหรับเติมไดอะแฟรมส่วนกลางเป็นองค์ประกอบที่ยืดหยุ่นได้ ซึ่งทำให้เกิดการเคลื่อนตัวของการเปลี่ยนรูปที่สอดคล้องกับความแตกต่างของแรงดันระหว่างสองด้านที่กระทำต่อไดอะแฟรม และการกระจัดนี้จะถูกแปลงเป็นค่าความจุส่วนต่างที่เกิดขึ้นบนแผ่นประจุไฟฟ้าการแปลงตัวเก็บประจุที่ไม่ดีเป็นสัญญาณเอาต์พุตมาตรฐานโดยวงจรอิเล็กทรอนิกส์
คุณสมบัติการออกแบบ
◎ความแม่นยำสูง เสถียรภาพที่ดี
◎ด้วยการวินิจฉัยตนเองอย่างต่อเนื่อง การชดเชยเชิงเส้น และฟังก์ชันการปรับจูนแบบดิจิตอล
◎Can ตระหนักถึงการปรับท้องถิ่นของศูนย์, ช่วง, นอกจากนี้ยังสามารถทำได้โดยผู้ดำเนินการด้วยตนเองจากระยะไกล, การปรับคอมพิวเตอร์ระยะไกล;
◎สามารถเลือกเอาต์พุตเชิงเส้นหรือรูทได้ตามการใช้งานที่แตกต่างกัน
◎สามารถตั้งเวลาการทำให้หมาด ๆ ได้ระหว่าง 0.1 ~ 16 วินาที;
◎สามารถรับรู้การแปลงหน่วยค่าความดันใน KPa, Pa, InH:0, บาร์ ฯลฯ
◎สามารถตั้งค่าโหมดความล้มเหลวและความปลอดภัยได้โดยการสลับสวิตช์ความล้มเหลว/ความปลอดภัย
◎ด้วยโหมดจุดเดียว หลายจุด และอาร์เรย์
◎ด้วยฟังก์ชันป้องกันการปิดเครื่อง การปิดเครื่องสามารถบันทึกข้อมูลการทำงานได้โดยอัตโนมัติ
◎Solid องค์ประกอบ ปลั๊กชนิดแผงวงจรพิมพ์ขนาดเล็ก น้ำหนักเบา ต้านทานแผ่นดินไหวที่แข็งแกร่ง
◎ป้องกันการโอเวอร์โหลดทิศทางเดียวได้ดี
พารามิเตอร์ทางเทคนิค
| การใช้งานทั่วไป | ของเหลว ก๊าซ ไอระเหย | ||||||||
| รุ่นสินค้า | NY3051 | ||||||||
| ช่วงการวัด | URL ขีดจำกัดบน | ||||||||
| รหัส | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL(MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
| บรรจุของเหลว | น้ำมันซิลิโคน น้ำมันเฉื่อย (ไม่จำเป็น) | ||||||||
| วัสดุไดอะแฟรม | 316L, โลหะผสม Ha C (สามารถกำหนดเองได้) | ||||||||
| เกรดความแม่นยำ | ชั้น 0.025 ชั้น 0.075 ชั้น 0.1 ชั้น 0.2 | ||||||||
| แหล่งจ่ายไฟ | 24VDC | ||||||||
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... | ||||||||
| อุณหภูมิในการทำงาน | -40~+85℃ | ||||||||
| อุณหภูมิกระบวนการ | -25~125℃(>+125℃ (สามารถกำหนดเองได้) | ||||||||
| กระบวนการเชื่อมต่อ | เกลียวและหน้าแปลน (อุปกรณ์เสริม) | ||||||||
| เวลาหน่วง | ปรับได้ 0.1-16 วินาที | ||||||||
| การแสดงภาคสนาม | จอแอลซีดี (อุปกรณ์เสริม) | ||||||||
| เกรดป้องกัน | IP67 | ||||||||
| เกรดกันระเบิด | ExiaITCT6Ga,ExdIICT6Gb (ดูรายละเอียดใบรับรอง) | ||||||||
*หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของคุณได้!
