รายละเอียดสินค้า:
|
ช่วงการวัด: | URL ขีดจำกัดบน | พาวเวอร์ซัพพลาย: | 24VDC |
---|---|---|---|
อุณหภูมิกระบวนการ: | -25~+125℃ | อุณหภูมิแวดล้อม: | -40~+85℃ |
สัญญาณเอาท์พุต: | 4...20mADC/ฮาร์ต/RS485. | เวลาหน่วง: | ปรับได้ 0.1 ~ 16 วินาที |
โอเวอร์โหลดที่อนุญาตได้: | น้อยกว่าหรือเท่ากับสองเท่าของช่วงพิกัด | ความมั่นคงในระยะยาว: | ≤±0.2%FS/ปี |
แสงสูง: | เครื่องส่งสัญญาณความดันอัจฉริยะที่ถูกสุขอนามัย,เครื่องส่งสัญญาณเซ็นเซอร์ความดัน 20mA,เครื่องส่งสัญญาณเซ็นเซอร์ความดันของเหลว 24VDC |

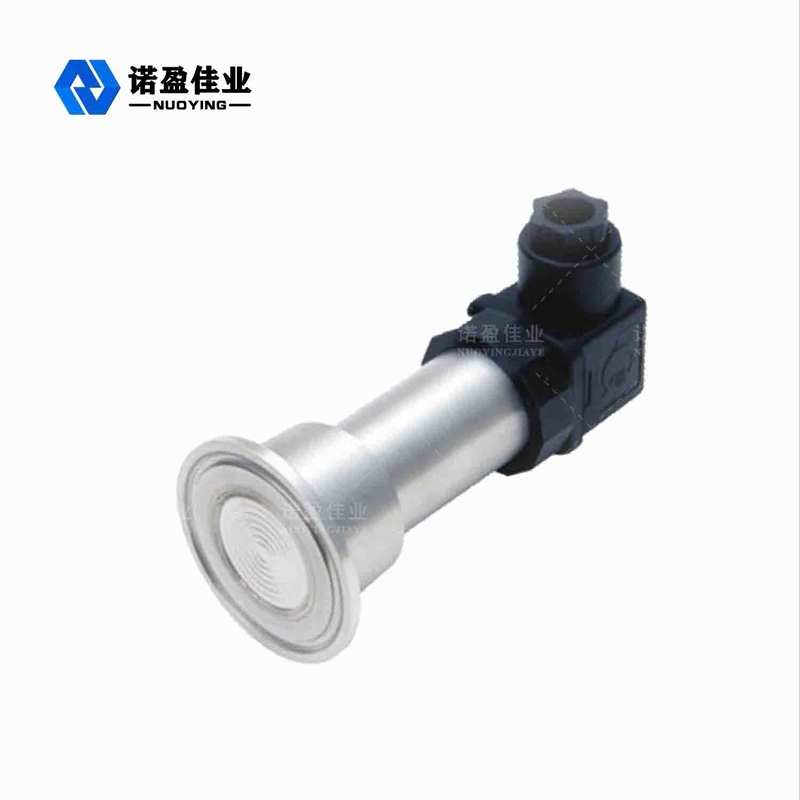

เครื่องส่งสัญญาณเซ็นเซอร์ความดัน NP-93420-IQ 20mA ที่ถูกสุขอนามัยลดราคา
NP-93420-IQ หลักการทำงานของตัวส่งสัญญาณเซ็นเซอร์ความดัน
ซีรีส์ NP93420 คือการใช้เอฟเฟกต์ piezoresistive ของเซมิคอนดักเตอร์และเทคโนโลยีการตัดเฉือนขนาดเล็กในเวเฟอร์ซิลิกอนผลึกเดียวของผลึกเฉพาะขึ้นด้วยโฟโตลิโทกราฟีการแพร่กระจายและกระบวนการเซมิคอนดักเตอร์อื่น ๆ ในการผลิต - สะพานวีทสโตนการก่อตัวของไดอะแฟรมที่ละเอียดอ่อนเมื่ออยู่ภายใต้ การกระทำของแรงภายนอกทำให้เกิดการเปลี่ยนแปลงเล็กน้อยในการเปลี่ยนแปลงความต้านทาน เพื่อให้ความต้านทานของแขนสะพานเปลี่ยนแปลง (คู่หนึ่งมีขนาดใหญ่ขึ้นและคู่หนึ่งมีขนาดเล็กลง) ในเอาต์พุตสัญญาณแรงดันไฟฟ้ากระตุ้น หลังจากการชดเชยอุณหภูมิของคอมพิวเตอร์ การปรับความต้านทานด้วยเลเซอร์ การขยายสัญญาณ และอื่นๆ วิธีการประมวลผลและการทดสอบการประกอบ การสอบเทียบ และกระบวนการอื่นๆ ที่เข้มงวดเพื่อผลิตเครื่องส่งสัญญาณแรงดันที่มีสัญญาณเอาต์พุตมาตรฐาน
NP-93420-IQ เซ็นเซอร์ความดันเครื่องส่งสัญญาณพารามิเตอร์ทางเทคนิค

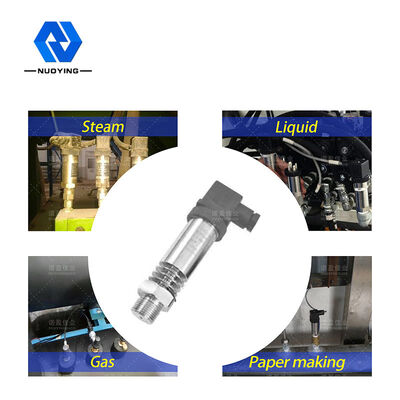

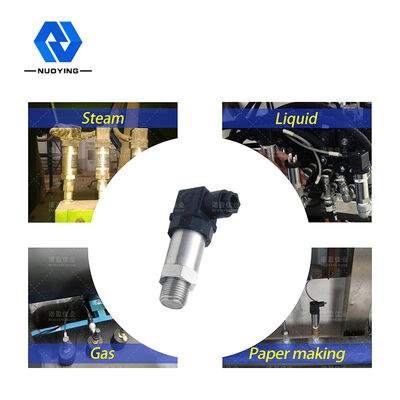

แอปพลิเคชันทั่วไป | ของเหลว แก๊ส ไอน้ำ |
ช่วงการวัด | URL ขีดจำกัดบน |
แหล่งจ่ายไฟ | (12-36)VDC(±30%) |
อุณหภูมิแวดล้อม | -40~+85℃ |
อุณหภูมิกระบวนการ | -25~+125℃(>+125℃ สามารถปรับแต่งได้) |
สัญญาณเอาท์พุต | 4...20mADC/ฮาร์ต/RS485. |
เวลาหน่วง | ปรับได้ 0.1 ~ 16 วินาที |
โอเวอร์โหลดที่อนุญาตได้ | น้อยกว่าหรือเท่ากับสองเท่าของช่วงพิกัด |
ความมั่นคงในระยะยาว | ≤±0.2%FS/ปี |
ระดับความแม่นยำ | เกรด 0.1,เกรด 0.2 |
วัสดุตัวเรือน | อลูมิเนียม สแตนเลส (อุปกรณ์เสริม) |
กระบวนการเชื่อมต่อ | หน้าแปลน เกลียว (อุปกรณ์เสริม) |
ระดับการป้องกัน | IP65 (อุปกรณ์เสริม) |
เกรดกันระเบิด | Exia II CT6, Exd II BT5 (อุปกรณ์เสริม) |

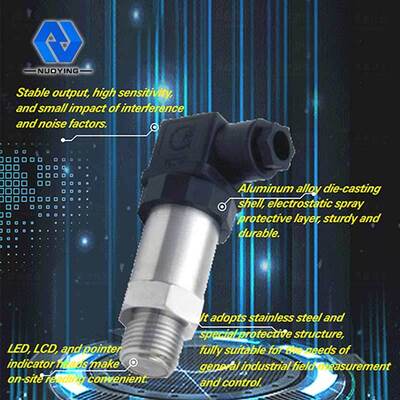

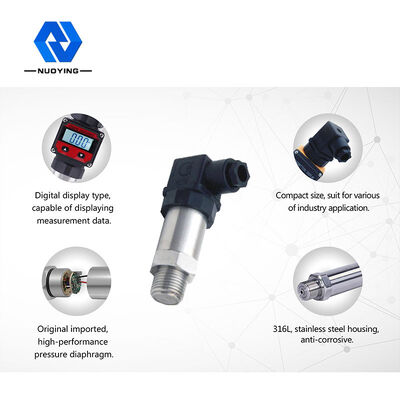

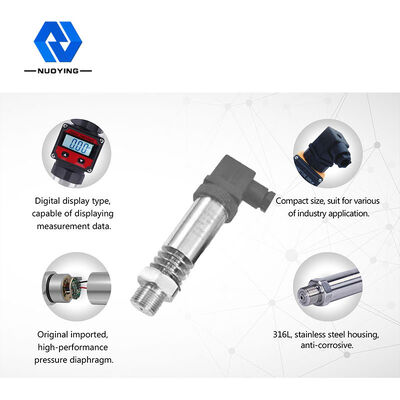

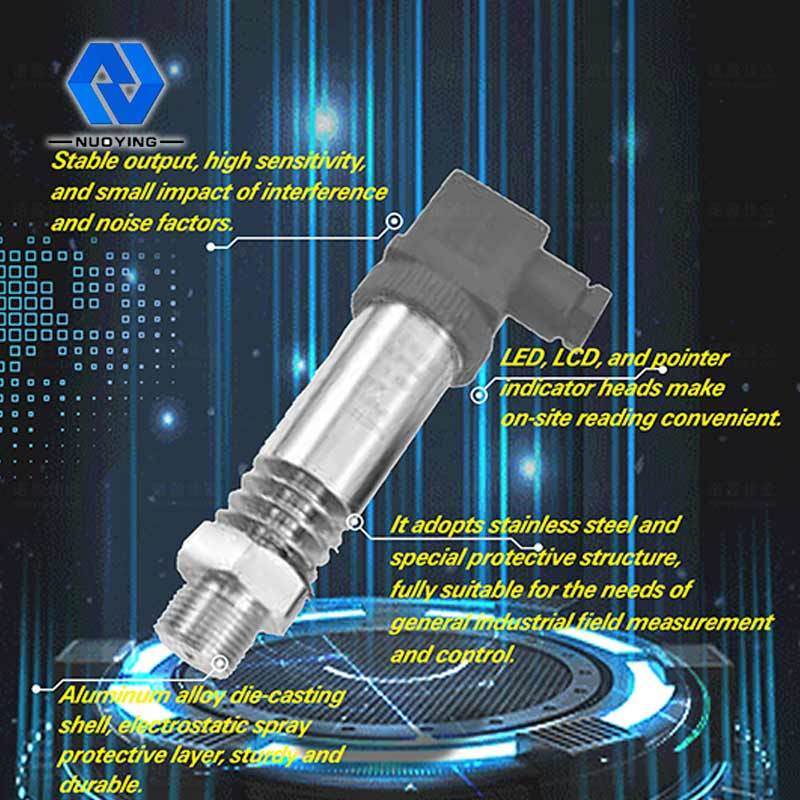

NP-93420-IQ คุณสมบัติการออกแบบเครื่องส่งสัญญาณเซ็นเซอร์ความดัน
1. เปลือกหล่อโลหะผสมอลูมิเนียม, การแยกสามขั้ว, ชั้นป้องกันการฉีดพ่นด้วยไฟฟ้าสถิต, แข็งแรงและทนทาน
2. 4-20mA DC การส่งสัญญาณสองสายความสามารถในการป้องกันการรบกวนที่แข็งแกร่งระยะการส่งข้อมูลที่ยาวนาน
3. LED, LCD, ตัวชี้สามชนิดของหัวมิเตอร์บ่งชี้, การอ่านภาคสนามสะดวกมากสามารถใช้วัดสารหนืด ผลึก และสารกัดกร่อน
4. เมื่อนำไปใช้กับสนามอันตรายและระเบิด เครื่องส่งสัญญาณความดันซิลิกอนแบบกระจายจะใช้ ผลิตภัณฑ์มีลักษณะของกระแสไฟต่ำ แรงดันต่ำ ใช้พลังงานต่ำ ฯลฯ เป็นผลิตภัณฑ์ป้องกันการระเบิดที่ปลอดภัยอย่างแท้จริง และติดตั้ง ใบรับรองป้องกันการระเบิด
