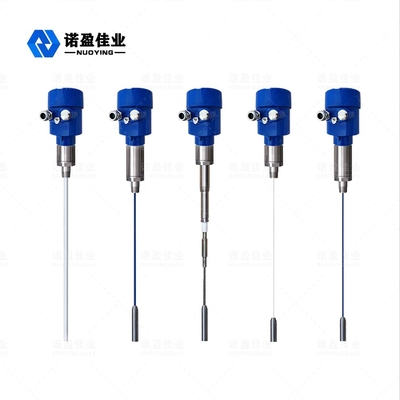

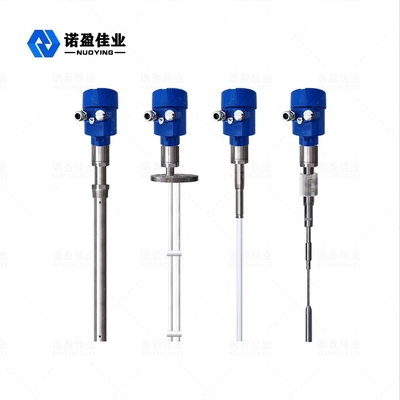

หน้าแปลนเกลียว NYSP สวิตช์ระดับการอนุญาต RF IP67 สวิตช์ระดับประเภท RF

NYSP เธรดแปลน RF Admittance Level Switch IP67 RF Type Level Switch

NYSP RF Admittance Switch ปฏิบัติการ หลักการ

หลักการของสวิตช์ระดับการรับส่งสัญญาณ RF ขึ้นอยู่กับเทคโนโลยีตัวเก็บประจุ RF (RF)ความถี่วิทยุถูกนำไปใช้กับหัววัดเพื่อกำหนดผลกระทบที่เกิดจากสภาพแวดล้อมโดยรอบผ่านการวิเคราะห์อย่างต่อเนื่องเนื่องจากวัสดุทั้งหมดมีค่าคงที่ไดอิเล็กตริกและค่าการนำไฟฟ้าแตกต่างจากของอากาศ อิมพีแดนซ์รวมที่สะท้อนโดยค่าเบี่ยงเบนความจุขนาดเล็กของโพรบจะเปลี่ยนแปลงเมื่อโพรบสัมผัสกับวัสดุเนื่องจากโพรบไฟฟ้าและผนังของภาชนะประกอบเป็นแผ่นขั้วสองขั้วของตัวเก็บประจุ ฉนวนของโพรบและอากาศโดยรอบกลายเป็นวัสดุไดอิเล็กตริก เมื่ออากาศ (ซึ่งมีค่าคงที่ไดอิเล็กตริกเท่ากับ 1.0) ถูกแทนที่ด้วยวัสดุอื่น (ไดอิเล็กตริก) คงที่ > 1), ผลความจุ เพื่อเพิ่มความแข็งแกร่ง.ดังนั้นอิมพีแดนซ์ของฟิลด์แอปพลิเคชันจึงเปลี่ยนไปการเปลี่ยนแปลงของความจุทำให้เกิดการเปลี่ยนแปลงของอิมพีแดนซ์เอฟเฟกต์นี้วัดโดยวงจรและเปรียบเทียบกับค่าอ้างอิงที่กำหนดโดยการตั้งค่าความไว (วงจร)

การตั้งค่าที่ถูกต้องของความไวของสวิตช์ระดับการรับเข้า RF จะส่งผลต่อการเปลี่ยนแปลงที่ถูกต้องของเอาต์พุตเซ็นเซอร์วงจร Null- KoTeTM ของโพรบสามารถทำให้วงจรการวัดละเลยวัสดุที่สะสมอยู่บนโพรบ มิฉะนั้น จะทำให้เกิดข้อบกพร่องของความไววงจร Null-KoTeTM ใช้ความถี่ไร้สายและการกระตุ้นที่อาจเกิดขึ้นเช่นเดียวกับโพรบเซ็นเซอร์เนื่องจากกระแสไม่ไหลที่ศักย์เท่ากัน วงจร Null-KoTeTM จะแยกกระแสออกจากกระแสที่ปกติจะไหลจากโพรบไฟฟ้าผ่านกองวัสดุไปยังผนังของภาชนะดังนั้นคุณจึงวัดวัสดุรอบๆ หัววัด ไม่ใช่วัสดุที่ซ้อนกัน

NYSP RF Admittance Switchพารามิเตอร์ทางเทคนิค

※ หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้!
