รายละเอียดสินค้า:
|
การใช้งานทั่วไป: | ของเหลว ของเหลวกัดกร่อน | สัญญาณเอาท์พุต:: | 4~20mADC/ฮาร์ต/RS485 |
---|---|---|---|
อุณหภูมิโดยรอบ: | -40 〜85 °C | อุณหภูมิกระบวนการ: | -10 ~+70 °C |
กระบวนการเชื่อมต่อ: | การติดตั้งหน้าแปลนเกลียว (อุปกรณ์เสริม) | พาวเวอร์ซัพพลาย: | 24VDC (± 5%) |
กำลังโหลด: | < (U-15) / 0.02A | วัสดุไดอะแฟรม: | ไดอะแฟรมเซรามิก 316L (อุปกรณ์เสริม) วัสดุตัวเรือน: อะลูมิเนียม สเตนเลสสตีล (อุปกรณ์เสริม) |

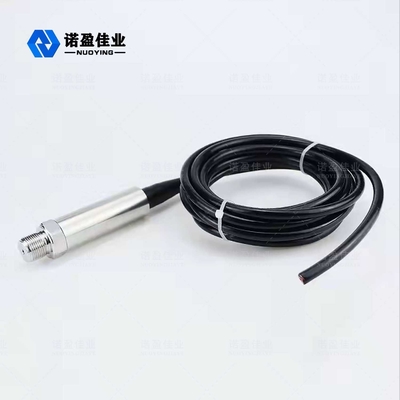

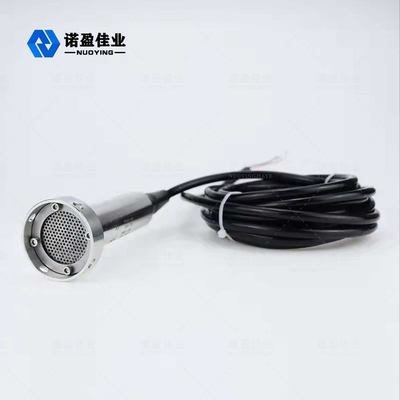

NH93420 ทรานสดิวเซอร์แรงดันระดับน้ำชนิดอินพุต HART ไดอะแฟรมเซรามิก

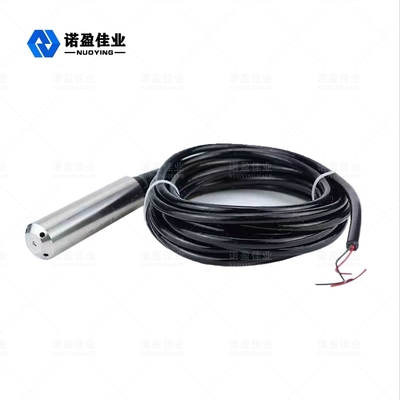

NH93420 เครื่องส่งสัญญาณเซ็นเซอร์วัดระดับของเหลว
เครื่องส่งสัญญาณระดับของเหลวซีรีส์ NH93420 เป็นส่วนขยายและการพัฒนาเทคโนโลยีเครื่องส่งสัญญาณความดัน ตามหลักการของความสัมพันธ์เชิงเส้นระหว่างความดันที่เกิดจากความถ่วงจำเพาะที่แตกต่างกันของของเหลวที่ความสูงต่างกัน เพื่อให้ได้การวัดและการส่งผ่านปริมาณน้ำ น้ำมันและแป้งที่แม่นยำ ความสูงของเหลวน้ำหนัก
NH93420 เครื่องส่งสัญญาณระดับของเหลวพารามิเตอร์ทางเทคนิค
การใช้งานทั่วไป | ของเหลว ของเหลวที่มีฤทธิ์กัดกร่อน | ||||||||||
ช่วงการวัด |
|
||||||||||
สัญญาณออก: | 4~20mADC/ฮาร์ต/RS485 | ||||||||||
อุณหภูมิโดยรอบ | -40 〜85 °C | ||||||||||
อุณหภูมิของกระบวนการ | -10 ~+70 องศาเซลเซียส | ||||||||||
การเชื่อมต่อกระบวนการ | การติดตั้งหน้าแปลนเกลียว (อุปกรณ์เสริม) | ||||||||||
แหล่งจ่ายไฟ | 24VDC (± 5%) | ||||||||||
กำลังโหลด | < (U-15) / 0.02A | ||||||||||
วัสดุไดอะแฟรม | ไดอะแฟรมเซรามิก 316L (อุปกรณ์เสริม) วัสดุตัวเรือน: อะลูมิเนียม สเตนเลสสตีล (อุปกรณ์เสริม) | ||||||||||
ความเสถียร | ±0.05%FS/ ปี;±0.1 %FS/ปี | ||||||||||
การแสดงภาคสนาม | จอแอลซีดี (อุปกรณ์เสริม) | ||||||||||
ระดับการป้องกัน | IP67 | ||||||||||
คลาสระเบิด | Exia II CT5 Exd IIBT5 (อุปกรณ์เสริม) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
NH93420 เครื่องส่งสัญญาณระดับของเหลว ปฏิบัติการ หลักการ
เครื่องส่งสัญญาณระดับของเหลวประกอบด้วยสายนำก๊าซแบบพิเศษที่ติดตั้งอยู่ในท่อฝอย ข้อต่อการบีบอัด และโพรบหัววัดของมาตรวัดระดับสร้างจากแกนเหล็กกล้าไร้สนิมพร้อมไดอะแฟรมที่ด้านล่างและเปลือกพลาสติกที่มีรูการวัดระดับของเหลวคือความแตกต่างระหว่างความดันไฮโดรสแตติกบนหัวโพรบกับความดันบรรยากาศจริง จากนั้นเซ็นเซอร์เซรามิก (ติดอยู่กับฟิล์มสแตนเลส) และชิ้นส่วนอิเล็กทรอนิกส์จะแปลงความแตกต่างของความดันเป็นสัญญาณเอาต์พุต 4〜20mA .
เมื่อใส่เครื่องส่งสัญญาณระดับของเหลวไฮโดรสแตติกลงในความลึกระดับหนึ่งของของเหลวที่วัดได้ สูตรความดันของเซ็นเซอร์จะเป็นดังนี้: PA= p・g・h+Po เพื่อให้ได้สูตรระดับของเหลว:h = PA- Po/ p * ก.
ในเวลาเดียวกัน ความดันของของเหลวจะถูกนำเข้าไปในห้องความดันบวกของเซ็นเซอร์ผ่านเหล็กกล้าไร้สนิมการนำก๊าซ จากนั้นความดันบรรยากาศบนพื้นผิวของของเหลวจะเชื่อมต่อกับห้องความดันลบของเซ็นเซอร์ เพื่อป้องกัน Po ที่ด้านหลังของเซ็นเซอร์และทำให้ความดันที่วัดได้ของเซ็นเซอร์ PA-Po= p・g・h
ถ้าความหนาแน่นของของเหลวเท่ากัน ความแตกต่างของความดันสถิตจะเป็นสัดส่วนกับความสูงของระดับของเหลว

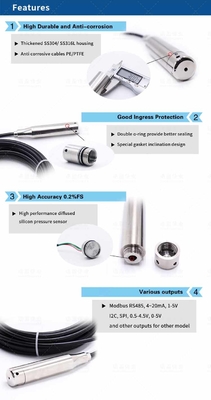

NH93420 เครื่องส่งสัญญาณระดับของเหลว คุณสมบัติการออกแบบ
...
