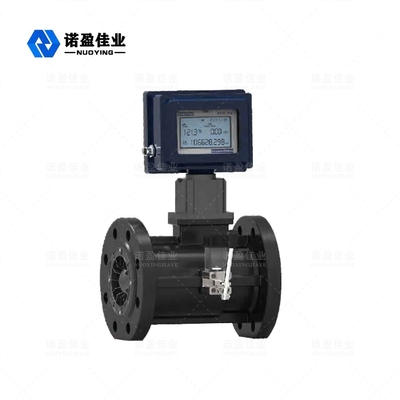

NY400Q ซีรีส ทูบิ้นแก๊สเครื่องวัดกระแสคืออุณหภูมิ ความดัน อุปกรณ์รวมกระแสที่พัฒนาโดยตัวเอง ซึ่งได้ดูดซึมเทคโนโลยีที่ก้าวหน้าของกระแส กลยุทธ์การพัฒนาและการพัฒนา การผลิตอุปกรณ์วัดความแม่นยําสูงและมีความน่าเชื่อถือสูง ความสามารถในการวัดความดันต่ําและความดันสูง วิธีการออกสัญญาณหลายแบบ และ

ความรู้สึกต่ําต่อการรบกวนของของเหลว ใช้กันอย่างแพร่หลายในก๊าซธรรมชาติ, ถ่านหินเป็นก๊าซ, ก๊าซเหลวการวัดก๊าซไฮโดรคาร์บอนเบาและก๊าซอื่นๆ

ผลิตภัณฑ์นี้ได้รับการอนุมัติจากการตรวจสอบคุณภาพของผลิตภัณฑ์ที่ป้องกันระเบิดแห่งชาติ หน่วยงานตาม GB3836.2000 อุปกรณ์ไฟฟ้าสําหรับสภาพแวดล้อมก๊าซระเบิด

ส่วน1: ความต้องการทั่วไป", GB3836.2-2000 "อุปกรณ์ไฟฟ้าสําหรับสภาพแวดล้อมก๊าซระเบิด

ส่วนที่ 2: กันไฟ "d" และ GB3836.4-2000 "อุปกรณ์ไฟฟ้าสําหรับก๊าซระเบิด สิ่งแวดล้อม ส่วนที่ 4: ปลอดภัยในตัว ประเภท "i"" ได้ผ่านการตรวจสอบมาตรฐาน ตรากันระเบิดคือ ExdIIBT6 (ชนิดกันไฟ) ExiaIICT6 (ชนิดที่ปลอดภัยในตัว) เหมาะสําหรับสถานที่อันตรายของโซน 0 (ปลอดภัยในตัวเท่านั้น) 1 และ 2 ที่มีสารระเบิด ผสมก๊าซของ IIA, IIB, IIC กลุ่มอุณหภูมิ T1 ~ T4

2ลักษณะ

อุปกรณ์เรือนเหล็กสลัดคุณภาพสูง มีการไหลที่คงที่และความทนทานต่อการกัดกร่อนที่สูงกว่า หัวหักพิเศษที่มีคุณภาพสูง นําเข้าที่มีอายุการใช้งานยาวนาน

ห้องวัดถูกแยกจากห้องอากาศเพื่อให้ความปลอดภัยของ เครื่องมือ มันสามารถตรวจจับอุณหภูมิ ความดันและการไหลของก๊าซที่จะจะวัด โดยอัตโนมัติติดตามและชดเชยการไหลและแสดงปริมาณก๊าซสะสมใน สภาพธรรมดา (Pb=101.325KPa, Tb=293.15K); ค่าอุณหภูมิและความดันสามารถ ตรวจสอบในเวลาจริง

ระยะการไหลหลที่กว้าง (Qmax/Qmin≥20:1), สามารถซ้ําได้ดี, ความแม่นยําสูง (ถึง 1.0 คลาส), ขนาดเล็ก

การสูญเสียความดัน ความหลั่งต้นต่ํามากถึง 0.6m3/h

การแก้ไขไม่เชิงเส้นหลายจุดของสัมประสิทธิภาพของเครื่องวัดที่ฉลาด

เครื่องตรวจจับความดันและอุณหภูมิที่ติดตั้ง

หน้าตาสวยงาม

อุปกรณ์มีฟังก์ชันกันระเบิดและการป้องกัน

ExdIIBT6, ExiaIICT6, และระดับการป้องกันคือ IP65

ระบบทํางานด้วยการบริโภคพลังงานที่ต่ํา, แบตเตอรี่ลิเดียม 3.2V10AH หนึ่งสามารถใช้

อย่างต่อเนื่องนานกว่า 3 ปี

ตัวประกอบของเครื่องวัดและมูลค่าการไหลสะสมจะไม่สูญเสียสําหรับสิบปีหลังจากพลังงาน

ความล้มเหลว

3หลักการทํางาน

เมื่อของเหลวไหลเข้าไปในเครื่องวัดการไหลมันถูกแก้ไขและเร่งขึ้นภายใต้การกระทําของ

การปรับปรุงการปรับปรุงการปรับปรุงความเร็ว

ด้านการไหลของน้ํายา, ทูเบนผลิตทอร์คหมุนในเวลานี้.

ทอร์มเม้นการขัดแย้งและทอร์มเม้นความต้านทานของเหลว, ทอร์บีนเริ่มหมุนในช่วงการไหลที่แน่นอน,

ความเร็วมุมของการหมุนของทัวรบินเป็นสัดส่วนกับการไหลของหลอดของเหลว

หลักการของแรงผลักดันไฟฟ้าแม่เหล็ก สัญญาณกระแทกที่สัดส่วนกับการไหลของปริมาณของของเหลว

สัญญาณถูกกระตุ้นโดยเซ็นเซอร์แม่เหล็ก สัญญาณถูกกระตุ้น,กรองและปรับปรุงเป็นคํานวณการไหลผ่านที่ฉลาด พร้อมกับอุณหภูมิและความดัน

สัญญาณของเซ็นเซอร์ หน่วยประมวลผลเล็กของเครื่องแสดงแสดงผลทําการประมวลผลทางเลข และ

แสดงกระแสของปริมาณและปริมาณทั้งหมดของก๊าซบนจอ LCD โดยตรง
