รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0-10 นาที | ช่วงความถี่: | 40KHz、100KHz |
|---|---|---|---|
| กันระเบิด: | ExiaⅡCT6 กา | ชั้นป้องกัน: | IP65,IP67 |
| แสดง: | LCD | การตั้งค่าเอาต์พุต: | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |
| โหมดการแสดงผล: | ระดับของเหลว ระยะทาง (ความสูงที่ว่างเปล่า) | อุณหภูมิกระบวนการ: | -20～+70℃ |
| แสงสูง: | เครื่องส่งสัญญาณระดับอัลตราโซนิก IP67,เซ็นเซอร์ระดับอัลตราโซนิก 100KHz,เซ็นเซอร์ระดับอัลตราโซนิก 40KHz สำหรับถังเก็บน้ำ |
||
การวัดระดับ เครื่องส่งสัญญาณระดับอัลตราโซนิก Intellectualization วัสดุ PVC การวัดแบบไม่สัมผัส

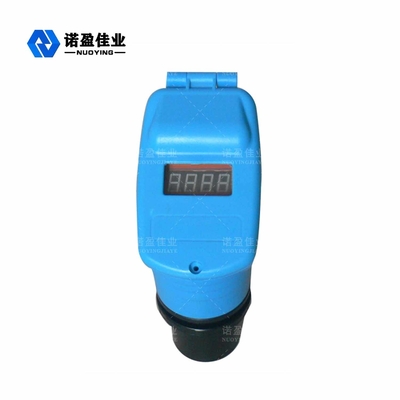

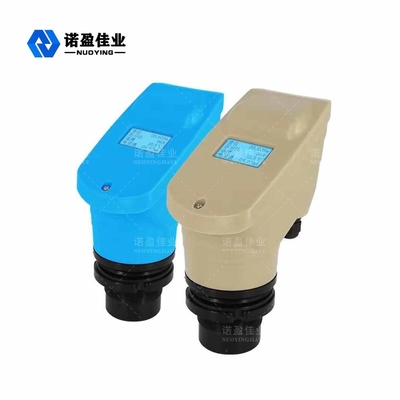

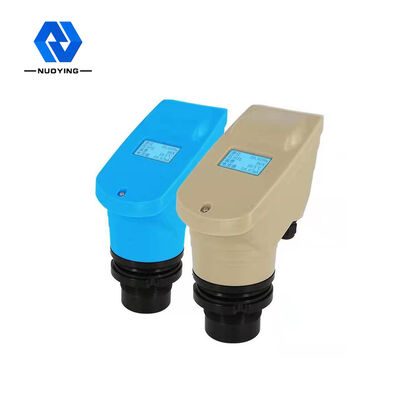

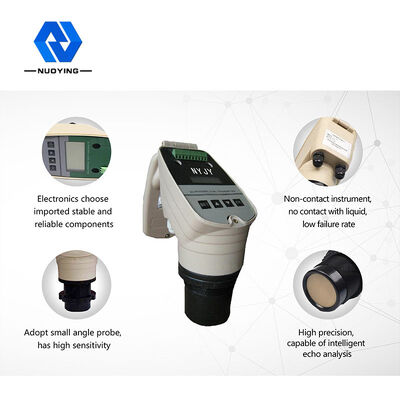

เครื่องส่งสัญญาณระดับอัลตราโซนิก
เครื่องวัดระดับอัลตราโซนิกเป็นเครื่องวัดระดับดิจิตอลที่ควบคุมโดยไมโครโปรเซสเซอร์ในการวัดพัลส์อัลตราโซนิกที่ทำโดยเซ็นเซอร์ (ทรานสดิวเซอร์) คลื่นเสียงหลังจากการสะท้อนพื้นผิวของเหลวโดยการรับเซ็นเซอร์เดียวกันโดยคริสตัลเพียโซอิเล็กทริกจะถูกแปลงเป็นสัญญาณไฟฟ้าและโดยคลื่นเสียงระหว่างเวลาส่งและรับเพื่อคำนวณเซ็นเซอร์ไปยัง วัดระยะทางบนพื้นผิวของของเหลวเนื่องจากการใช้การวัดแบบไม่สัมผัส สื่อที่วัดได้เกือบจะไม่มีขีดจำกัด สามารถใช้กันอย่างแพร่หลายในการวัดความสูงของวัสดุที่เป็นของเหลวและของแข็งได้หลากหลาย
เครื่องส่งสัญญาณระดับอัลตราโซนิกพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
| ช่วงความถี่ | 40KHz,100KHz |

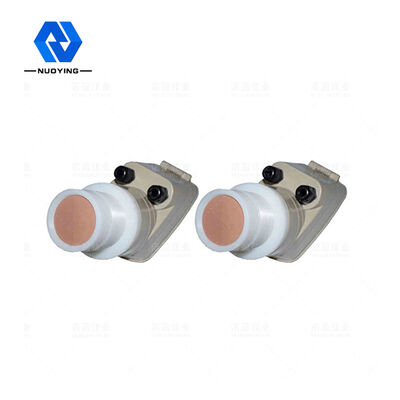

| ประเภทโพรบ | แบบบูรณาการ |
| วัสดุโพรบ | PP/PVC/PTFE/304(อุปกรณ์เสริม) |
| ช่วงการวัด | 0～20m |
| ความแม่นยำในการวัด | ＜0.25%(ช่วง＜20m) |
| มุมวัด | 10° |
| แหล่งจ่ายไฟ | 24VDC,220VAC |
| อุณหภูมิกระบวนการ | (-20-70℃) |
| ความดันในกระบวนการ | ความดันปกติ |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน, ตัวยึด (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485... |
| โหมดการแสดงผล | ระดับของเหลว ระยะทาง (ความสูงที่ว่างเปล่า) |

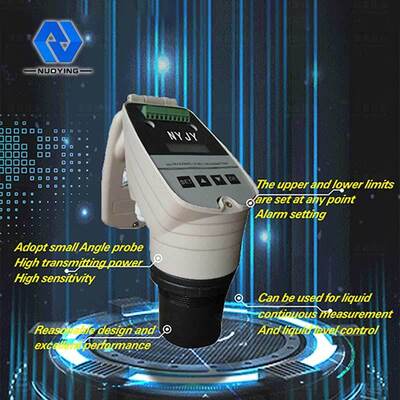

| การตั้งค่าเอาต์พุต | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |
| แสดง | LC D |
| วัสดุเปลือก | โพรพิลีน/อะลูมิเนียม |
| ระดับการป้องกัน | IP65,IP67 |
| กันระเบิด | ExiaⅡCT6 กา |
หมายเหตุ: ปรับแต่งตามความต้องการ
เครื่องส่งสัญญาณระดับอัลตราโซนิกหลักการวัด
มีการติดตั้งเครื่องวัดระดับอัลตราโซนิกที่ด้านบนของภาชนะภายใต้การควบคุมของหน่วยอิเล็กทรอนิกส์ หัววัดจะปล่อยลำแสงพัลส์อัลตราโซนิกไปยังวัตถุที่จะวัด คลื่นเสียงจะสะท้อนโดยพื้นผิวของวัตถุ และส่วนหนึ่งของเสียงสะท้อนสะท้อนจะได้รับโดยหัววัดและแปลงเป็น สัญญาณไฟฟ้าที่ส่งสัญญาณซ้ำตามคลื่นอัลตราโซนิกความแตกต่างของเวลาในการรับสัญญาณซ้ำและความเร็วของเสียงที่ทราบจะถูกนำมาใช้เพื่อกำหนดการเปลี่ยนแปลงของระดับวัสดุสัญญาณไมโครเวฟถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์และในที่สุดก็แปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัสดุ
