รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0-10 นาที | ช่วงความถี่: | 40KHz、100KHz |
|---|---|---|---|
| กันระเบิด: | ExiaⅡCT6 กา | ชั้นป้องกัน: | IP65,IP67 |
| แสดง: | LCD | การตั้งค่าเอาต์พุต: | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |
| โหมดการแสดงผล: | ระดับของเหลว ระยะทาง (ความสูงที่ว่างเปล่า) | อุณหภูมิกระบวนการ: | -20～+70℃ |
| แสงสูง: | IP65 Ultrasonic Level Transducer,Ultrasonic Level Transducer Intellectualization,IP65 เซ็นเซอร์ระดับถังน้ำมันอัลตราโซนิก |
||

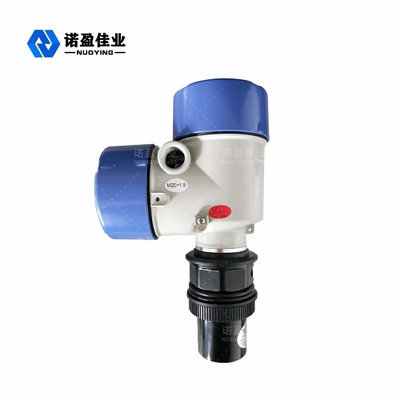

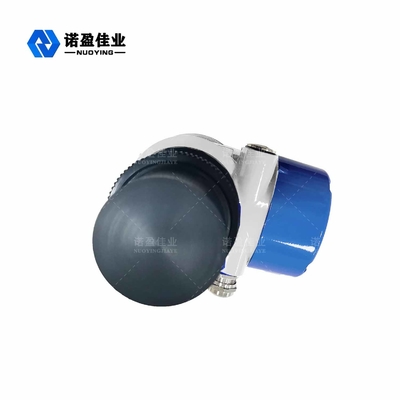

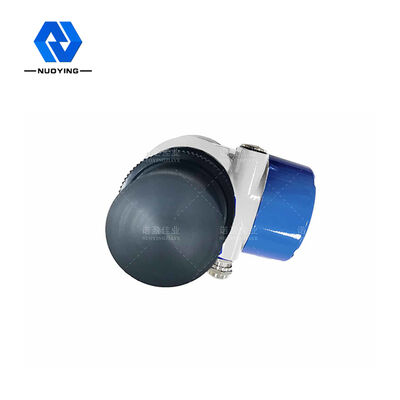

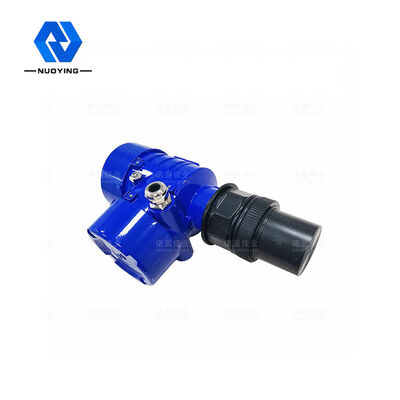

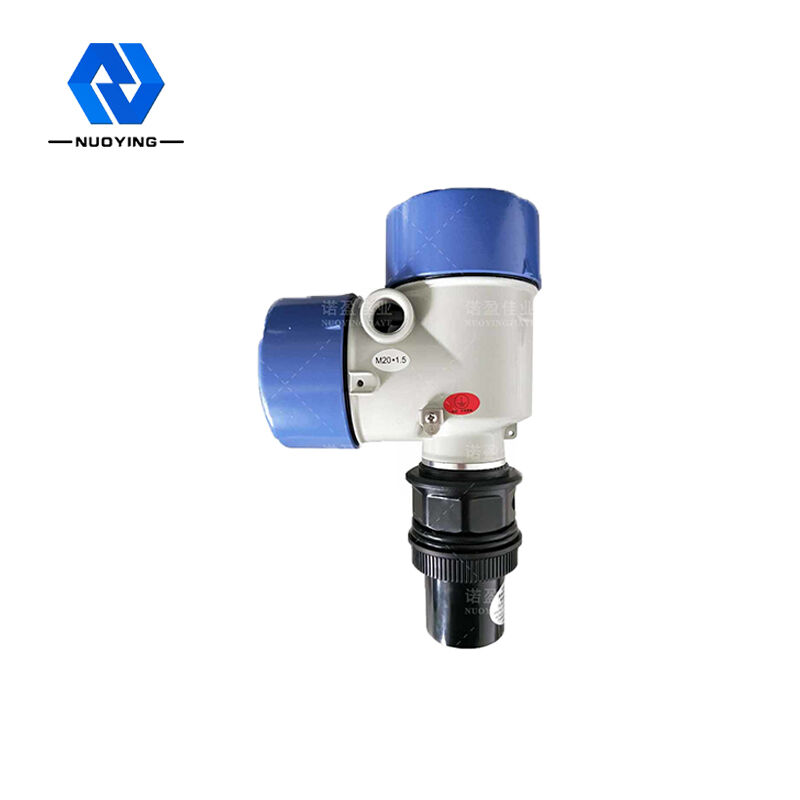

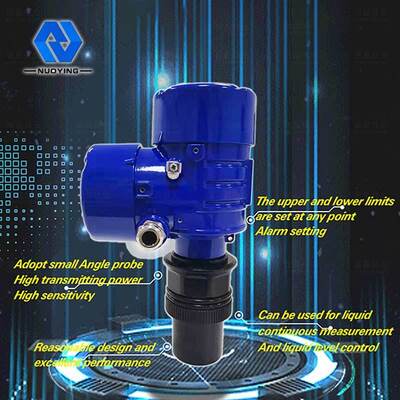

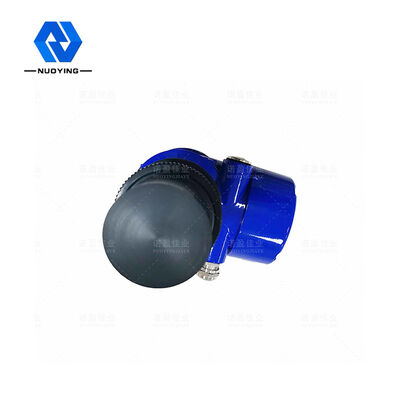

เครื่องส่งสัญญาณระดับอัลตราโซนิก
เครื่องวัดระดับอัลตราโซนิกเป็นเครื่องวัดระดับดิจิตอลที่ควบคุมโดยไมโครโปรเซสเซอร์ในการวัดพัลส์อัลตราโซนิกที่ทำโดยเซ็นเซอร์ (ทรานสดิวเซอร์) คลื่นเสียงหลังจากการสะท้อนพื้นผิวของเหลวโดยการรับเซ็นเซอร์เดียวกันโดยคริสตัลเพียโซอิเล็กทริกจะถูกแปลงเป็นสัญญาณไฟฟ้าและโดยคลื่นเสียงระหว่างเวลาส่งและรับเพื่อคำนวณเซ็นเซอร์ไปยัง วัดระยะทางบนพื้นผิวของของเหลวเนื่องจากการใช้การวัดแบบไม่สัมผัส สื่อที่วัดได้เกือบจะไม่มีขีดจำกัด สามารถใช้กันอย่างแพร่หลายในการวัดความสูงของวัสดุที่เป็นของเหลวและของแข็งได้หลากหลาย
เครื่องส่งสัญญาณระดับอัลตราโซนิกพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
| ช่วงความถี่ | 40KHz,100KHz |
| ประเภทโพรบ | แบบบูรณาการ |
| วัสดุโพรบ | PP/PVC/PTFE/304(อุปกรณ์เสริม) |
| ช่วงการวัด | 0～20m |
| ความแม่นยำในการวัด | ＜0.25%(ช่วง＜20m) |
| มุมวัด | 10° |
| แหล่งจ่ายไฟ | 24VDC,220VAC |
| อุณหภูมิกระบวนการ | (-20-70℃) |
| ความดันในกระบวนการ | ความดันปกติ |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน, ตัวยึด (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485... |
| โหมดการแสดงผล | ระดับของเหลว ระยะทาง (ความสูงที่ว่างเปล่า) |
| การตั้งค่าเอาต์พุต | การตั้งค่าขีดจำกัดบน การตั้งค่าขีดจำกัดล่าง |

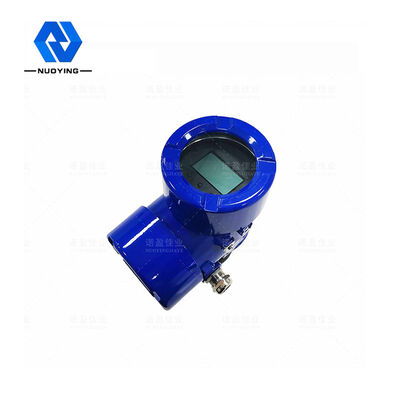

| แสดง | LCD |
| วัสดุเปลือก | โพรพิลีน/อะลูมิเนียม |
| ระดับการป้องกัน | IP65,IP67 |
| กันระเบิด | ExiaⅡCT6 กา |
หมายเหตุ: ปรับแต่งตามความต้องการ
เครื่องส่งสัญญาณระดับอัลตราโซนิกหลักการติดตั้ง
จะต้องพิจารณาจุดบอดของเครื่องวัดระดับอัลตราโซนิกเมื่อติดตั้งเครื่องวัดระดับอัลตราโซนิกเมื่อระดับของเหลวเข้าสู่พื้นที่ตาบอด เครื่องวัดระดับอัลตราโซนิกไม่สามารถวัดระดับของเหลว ดังนั้นเมื่อกำหนดช่วงของเครื่องวัดระดับอัลตราโซนิก ต้องตั้งระยะขอบ 50 ซม. การติดตั้ง หัววัดต้องสูงกว่าระดับสูงสุดประมาณ 50 ซม. .ด้วยวิธีนี้ เราสามารถตรวจสอบระดับของเหลวและความปลอดภัยของเครื่องวัดระดับอัลตราโซนิกได้อย่างแม่นยำ
ในการใช้งานจริง เนื่องจากการติดตั้งที่ไม่เหมาะสม มาตรวัดระดับจึงจมอยู่ใต้น้ำโดยสมบูรณ์ ส่งผลให้มาตรวัดระดับเสียหายอย่างสมบูรณ์ ดังนั้นจึงจำเป็นต้องพิจารณาค่าระดับสูงสุดของของเหลวที่วัดได้
การติดตั้งเครื่องจักรควรให้ความสนใจ: เมื่อติดตั้งควรตั้งฉากกับพื้นผิวทดสอบ หลีกเลี่ยงการใช้สำหรับวัดคุณสมบัติของโฟมของวัตถุ หลีกเลี่ยงการติดตั้งบนระยะห่าง การวัดระยะห่างของพื้นผิวจะน้อยกว่าระยะห่างของพื้นที่ตาบอด (จุดบอด: แต่ละผลิตภัณฑ์จะมี มาตรฐานพร้อมกับผลิตภัณฑ์) ควรพิจารณาลำแสงเพื่อหลีกเลี่ยงการปิดกั้นวัสดุไม่ตรงกับผนังชลประทานและภาชนะ การตรวจจับของแข็งจำนวนมากควรปรับตำแหน่งของหัววัด และลดข้อผิดพลาดในการวัด
