รายละเอียดสินค้า:
|
ช่วงการวัด: | 0~25m | พาวเวอร์ซัพพลาย: | 24VDC |
---|---|---|---|
วัสดุ: | 304,316L (ไม่จำเป็น) | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) |
เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP67 | อุณหภูมิในการทำงาน: | -40~130℃,-40~250℃ |
สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | แรงดันในกระบวนการ: | ความกดอากาศ,-0.1-4MPa, -1~40BAR |
แสงสูง: | เซ็นเซอร์ระดับแม่เหล็ก 24VDC,เซ็นเซอร์ระดับแม่เหล็ก 316L,เครื่องส่งสัญญาณระดับแม่เหล็ก IP67 |

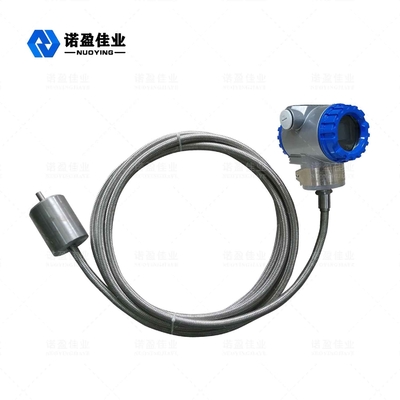

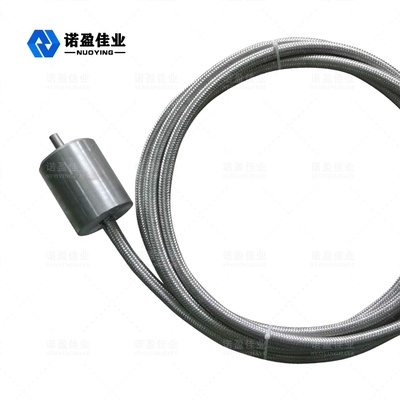

NYCZ สายเคเบิลชนิด Magnetostrictive Liquid Level Meter ระดับเครื่องส่งสัญญาณ
เครื่องวัดระดับของเหลวแม่เหล็ก
ของเหลวแม่เหล็กระดับ เมตรปฏิบัติการ หลักการ
หลักการของเกจวัดระดับสนามแม่เหล็กแสดงอยู่ในรูปผลิตภัณฑ์ส่วนใหญ่ประกอบด้วยแท่งวัด คลังสินค้าอิเล็กทรอนิกส์ และลอยแบบไม่สัมผัสบนแกนวัดแกนนี้ติดตั้งลวดแม่เหล็ก (ลวดท่อนำคลื่น) ซึ่งทำจากท่อสแตนเลสที่ไม่มีการนำแม่เหล็กปกป้องสาย waveguide ได้เป็นอย่างดี
เมื่อเครื่องวัดระดับของเหลวแบบแม่เหล็กทำงาน เครื่องกำเนิดพัลส์ในห้องอิเล็กทรอนิกส์จะส่งพัลส์เริ่มต้นออกมา ซึ่งเมื่อเดินทางผ่านสายท่อนำคลื่น จะทำให้เกิดสนามแม่เหล็กหมุนเคลื่อนที่ไปตามสายท่อนำคลื่นเมื่อสนามแม่เหล็กมาบรรจบกับสนามแม่เหล็กถาวรในทรงกลมโฟลต จะเกิดเอฟเฟกต์สนามแม่เหล็กไฟฟ้า ส่งผลให้คลื่นเชิงกลความเร็วคงที่ซึ่งเกิดจากการบิดของลวดท่อนำคลื่นคลื่นกลแพร่กระจายในสองทิศทางและคลื่นกลที่ปลายแกนถูกดูดซับโดยแดมเปอร์และคลื่นกลที่ส่งกลับทิศทางของบังเกอร์อิเล็กตรอนจะถูกตรวจจับโดยกลไกปิ๊กอัพที่ติดตั้งในห้องอิเล็กทรอนิกส์และแปลงเป็น ชีพจรปัจจุบันที่สอดคล้องกันกลไกการรับจะคำนวณเวลาระหว่างพัลส์ทั้งสอง ความสูงของระดับของเหลวที่วัดได้สามารถวัดได้อย่างแม่นยำจากความแตกต่าง
ของเหลวแม่เหล็กระดับเมตรพารามิเตอร์ทางเทคนิค
แอปพลิเคชั่น | ระดับของเหลว |
ช่วงการวัด |
หัววัด: 0-50~6000mm สายเคเบิล: 25m
|
ความแม่นยำ | ±0.5mm |
แหล่งจ่ายไฟ | 24VDC ± 10% |
สัญญาณเอาท์พุต | 4~20mA / Hart / RS485 |
ปัจจุบันทำงาน | 4 ~ 20mA;20.4mA |
ลักษณะการบรรทุก | เมื่อกระแสไฟขาออก, ความต้านทานโหลดสูงสุด 600 Q แรงดันเอาต์พุต, ความต้านทานโหลดสูงสุด 2mA |
อุณหภูมิกระบวนการ | -40〜130 °C,-40〜250 °C |
อุณหภูมิโดยรอบ | -40〜80°C |
ผลอุณหภูมิ | ±0.5 °C |
ความดันในกระบวนการ | - 0.1 ~ 4.0MPa |
ปณิธาน | ±lmm |
เวลาตอบสนอง | 0.2 มิลลิวินาที |
วัสดุก้าน | 304/316L (อุปกรณ์เสริม) |
กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน, ฐานรองรับ (อุปกรณ์เสริม) |
การแสดงไซต์ | จอแอลซีดี (อุปกรณ์เสริม) |
วัสดุตัวเรือน | สแตนเลส / อลูมิเนียม (ไม่จำเป็น) |
เกรดป้องกัน | IP67 |
เกรดกันระเบิด | Exia IICT6 (อุปกรณ์เสริม) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
ของเหลวแม่เหล็ก ระดับ เมตรคุณสมบัติการออกแบบ
ของเหลวแม่เหล็กระดับข้อกำหนดในการติดตั้งมิเตอร์
มาตรวัดระดับแมกนีโตสทริคทีฟสามารถใช้กับของเหลวที่ติดไฟ ระเบิด และกัดกร่อนได้ห้องอิเล็กทรอนิกส์ของเกจวัดระดับของเหลวแม่เหล็กกระจัดกระจายแต่ไม่จมอยู่ใต้น้ำ และต้องไม่แช่ของเหลวเหนือฐานหกเหลี่ยมลูกลอยมีทิศทางการติดตั้งและซีกโลกที่มีเครื่องหมาย NC ควรอยู่เหนือระดับของเหลววิธีการติดตั้งมีดังนี้:
วิธีที่ 1: ตามหน้าแปลนเชื่อมต่อด้านบน รูการติดตั้งจะได้รับการประมวลผลบนฝาครอบหน้าแปลนและหมุนโดยตรงไปยังมาตรวัดระดับของเหลวด้วยคลื่นแม่เหล็กไฟฟ้า ดังแสดงในรูปที่1;
วิธีที่ 2: การยึดเครื่องวัดระดับของเหลวแบบแม่เหล็กพร้อมตัวรองรับเซ็นเซอร์และน็อตล็อค วิธีนี้เหมาะสำหรับการตรวจวัดระดับของเหลวของถังเปิดดังแสดงในรูปที่ 2
วิธีที่ 3: กลึงรูเกลียว G2 บนฝาครอบถัง fbr สะดวก วางทุ่น ดังแสดงในรูปที่ 3;
วิธีที่ 4: ความยาวของแท่งวัดสามารถปรับได้ตามความสูงของระดับของเหลวโดยใช้
ของเหลวแม่เหล็กระดับการเชื่อมต่อมิเตอร์ไฟฟ้า
หัวต่อแบบเคลื่อนย้ายได้ ดังแสดงในรูปที่ 4
◎ตำแหน่งศูนย์เอาต์พุตของเครื่องวัดระดับของเหลวแบบแม่เหล็กคือด้านหนึ่งที่ส่วนท้ายของแกนและตำแหน่งเอาต์พุตเต็มช่วงอยู่ที่ด้านข้างของคลังสินค้าอิเล็กทรอนิกส์
◎สายป้องกันของเครื่องส่งสัญญาณต้องหลีกเลี่ยงแหล่งจ่ายไฟสูง แหล่งสัญญาณ RF และสายส่งที่มีเสียงดังอื่นๆ
ตัวป้องกันสายเคเบิลจะต้องไม่เสียหายและเชื่อมต่ออยู่
