รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0~6m，0~25m | พาวเวอร์ซัพพลาย: | 24VDC |
|---|---|---|---|
| วัสดุ: | ไฟเบอร์ (ไม่จำเป็น) | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) |
| แสดง: | LCD | อุณหภูมิในการทำงาน: | -40~80℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | แรงดันในกระบวนการ: | 1Mpa |
| แสงสูง: | เครื่องวัดระดับแม่เหล็ก 24VDC,เครื่องวัดระดับแม่เหล็ก 1Mpa,เครื่องส่งสัญญาณระดับอินเทอร์เฟซ 1Mpa |
||

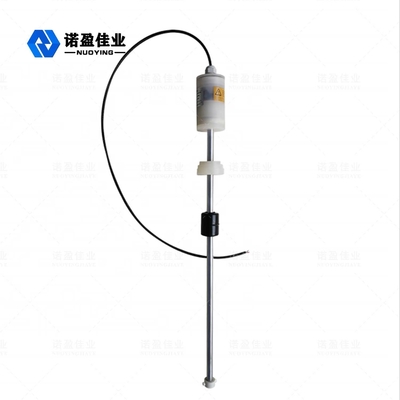

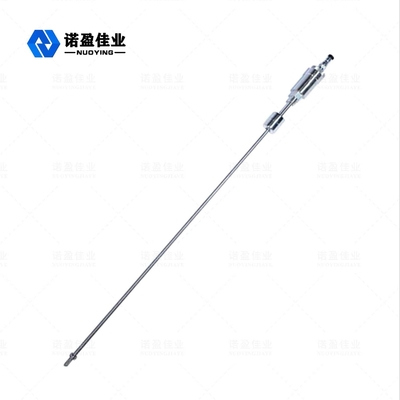

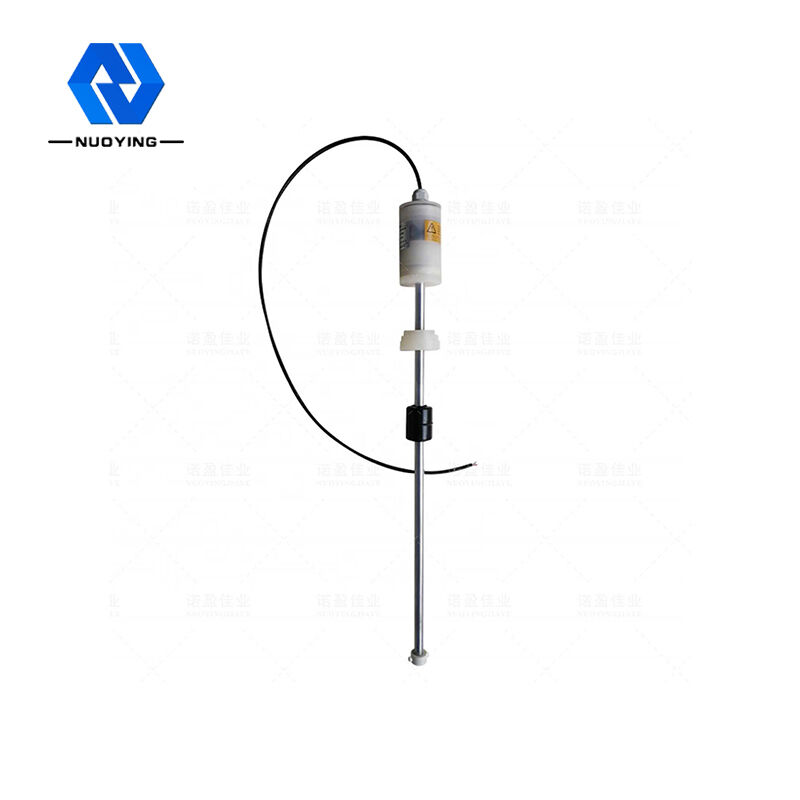

เครื่องวัดระดับของเหลวแม่เหล็ก
เครื่องมือวัดระดับของเหลว เกจ Maglev เกจวัดระดับของเหลว Magnetostrictive เครื่องมือเชื่อมต่อน้ำกับน้ำมัน
ของเหลวแม่เหล็กระดับ เมตรปฏิบัติการ หลักการ
เมื่อเซ็นเซอร์ของเครื่องวัดระดับสนามแม่เหล็กทำงาน ส่วนวงจรของเซ็นเซอร์จะกระตุ้นกระแสพัลส์บนสายท่อนำคลื่น และกระแสจะสร้างสนามแม่เหล็กกระแสพัลส์รอบเส้นลวดท่อนำคลื่นเมื่อมันแพร่กระจายไปตามสายท่อนำคลื่นแท่งเซ็นเซอร์ของเครื่องวัดระดับแมกนีโตสทริคทีฟมาพร้อมกับลูกลอย ซึ่งสามารถเลื่อนขึ้นและลงตามแท่งเมื่อระดับของเหลวเปลี่ยนแปลงด้านในลูกลอยเป็นชุดวงแหวนแม่เหล็กถาวรเมื่อสนามแม่เหล็กกระแสพัลซิ่งตรงกับสนามแม่เหล็กวงแหวนที่เกิดจากทุ่น สนามแม่เหล็กรอบ ๆ ทุ่นจะเปลี่ยนแปลงเพื่อให้ลวดท่อนำคลื่นที่ทำจากวัสดุแม่เหล็กสร้างพัลส์คลื่นบิดที่ตำแหน่งของทุ่น ซึ่งจะถูกส่งกลับไปตาม ลวดท่อนำคลื่นที่ความเร็วคงที่และตรวจพบโดยกลไกการตรวจจับโดยการวัดความแตกต่างของเวลาระหว่างกระแสพัลส์และคลื่นบิด ตำแหน่งของลอยสามารถกำหนดได้อย่างแม่นยำ นั่นคือ ตำแหน่งของระดับของเหลวข้อได้เปรียบทางเทคนิคของมาตรวัดระดับแม่เหล็ก: มาตรวัดระดับแม่เหล็กเหมาะสำหรับการตรวจวัดระดับของระดับของเหลวสะอาดที่มีความแม่นยำสูง และความแม่นยำสามารถเข้าถึง 1 มม.ความถูกต้องของผลิตภัณฑ์ล่าสุดสามารถเข้าถึงได้ถึง 0.1 มม.เครื่องวัดระดับแม่เหล็กยังสามารถใช้เพื่อวัดขอบเขตระหว่างของเหลวสองชนิดที่แตกต่างกันการออกแบบป้องกันการระเบิด เหมาะสำหรับโอกาสอันตราย การออกแบบวงจรอิเล็กทรอนิกส์อัจฉริยะสามารถคำนวณปริมาตรส่วนที่เคลื่อนไหวได้อย่างเดียวคือลูกลอย ดังนั้นการบำรุงรักษาจึงต่ำมาก
ของเหลวแม่เหล็กระดับเมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชั่น | ระดับของเหลว |
| ช่วงการวัด |
หัววัด: 0-50 ~ 6000mm |
| ความแม่นยำ | ±0.5mm |
| แหล่งจ่ายไฟ | 24VDC ± 10% |
| สัญญาณเอาท์พุต | 4~20mA / Hart / RS485 |
| ปัจจุบันทำงาน | 4 ~ 20mA;20.4mA |
| ลักษณะการบรรทุก | เมื่อกระแสไฟขาออก, ความต้านทานโหลดสูงสุด 600 Q แรงดันเอาต์พุต, ความต้านทานโหลดสูงสุด 2mA |
| อุณหภูมิกระบวนการ | -40〜80 °C, |
| อุณหภูมิโดยรอบ | -40〜80°C |
| ผลอุณหภูมิ | ±0.5 °C |
| ความดันในกระบวนการ | - 0.1 ~ 1.0MPa |
| ปณิธาน | ±lmm |
| เวลาตอบสนอง | 0.2 มิลลิวินาที |
| วัสดุก้าน | 304 316L (อุปกรณ์เสริม) |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน, ฐานรองรับ (อุปกรณ์เสริม) |
| การแสดงไซต์ | จอแอลซีดี (อุปกรณ์เสริม) |
| วัสดุตัวเรือน | สแตนเลส / อลูมิเนียม (ไม่จำเป็น) |
| เกรดป้องกัน | IP67 |
| เกรดกันระเบิด | Exia IICT6 (อุปกรณ์เสริม) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เกจวัดระดับแม่เหล็กเสาอากาศที่ใช้วัสดุไฟเบอร์ PTFE (เทฟลอนหรือไฟเบอร์) ที่เรียกกันทั่วไปว่า "ราชาพลาสติก" ประกอบด้วยเตตระฟลูออโรเอทิลีนโดยพอลิเมอไรเซชันของสารประกอบพอลิเมอร์ มีความคงตัวทางเคมีที่ดีเยี่ยม ทนต่อการกัดกร่อนสูง การปิดผนึก การหล่อลื่นไม่เหนียวเหนอะหนะ ไฟฟ้า ฉนวนกันความร้อนและความทนทานต่อการต่อต้านริ้วรอยที่ดี PTFE มีคุณสมบัติดังต่อไปนี้:
ของเหลวแม่เหล็ก ระดับ เมตรแอปพลิเคชันและการติดตั้งทั่วไป
