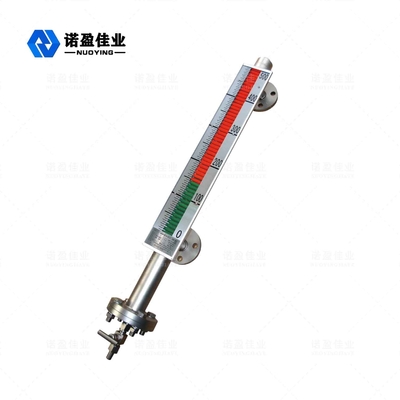

NYUHZ แผ่นส่งสัญญาณระดับแม่เหล็ก 6m การติดตั้งหน้าแปลน 220VAC 1A

มาตรวัดระดับแผ่นแม่เหล็ก

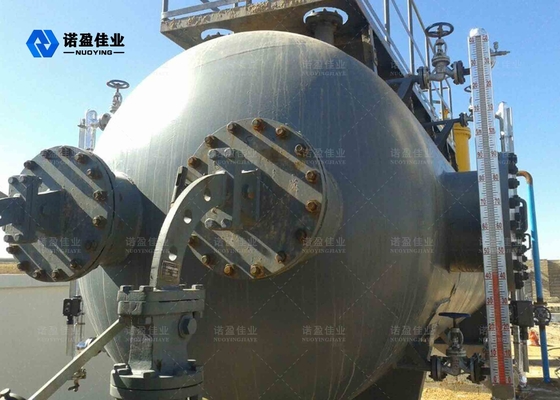

มาตรวัดระดับแผ่นแม่เหล็กเหมาะสำหรับการแสดงระดับของเหลวบนภาชนะของอุปกรณ์อุตสาหกรรมเคมี ปิโตรเลียม และอื่นๆ มาตรวัดระดับแผ่นแม่เหล็กพลิกสามารถเพิ่มมาตรวัดระดับของเหลวได้ สามารถเปิดและปิดระดับของเหลวเพื่อส่งสัญญาณระยะไกล ลูกลอยใช้การออกแบบงานฝีมือพิเศษ เช่น อุณหภูมิสูง ความดันสูง ความหนาแน่นต่ำ และการเลือกวัสดุที่แตกต่างกัน เช่น ไทเทเนียม, 316L PTFE เป็นต้น เพื่อให้แน่ใจว่าผลิตภัณฑ์เหมาะสำหรับทุกระดับของความต้องการในการวัดภาคสนาม ปัจจุบันมาตรวัดแม่เหล็กถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมน้ำมัน เคมี โลหะวิทยา พลังงาน อาหาร ยา กระดาษ และอุตสาหกรรมอื่นๆ ในการวัดและควบคุมระดับของเหลวระดับ มาตรวัดหลักการทำงาน มาตรวัดระดับแผ่นแม่เหล็กสามารถใช้สำหรับการตรวจจับระดับของเหลวในหอคอย ถัง ถังทรงกลม และหม้อไอน้ำต่างๆ มาตรวัดระดับแผ่นแม่เหล็กพลิกสามารถใช้สำหรับการปิดผนึกสูง ป้องกันการรั่วซึม และทนต่ออุณหภูมิสูง ความดันสูง และการกัดกร่อน

มาตรวัดแม่เหล็กมีช่อง (เรียกว่าท่อวัดหรือท่อตัวเครื่อง) ที่บรรจุลูกลอย และช่องจะเชื่อมต่อกับภาชนะด้วยหน้าแปลนหรือการเชื่อมต่อที่เหมาะสมอื่นๆ ตามหลักการของตัวเชื่อม เมื่อระดับของเหลวในภาชนะเปลี่ยนแปลง ระดับของเหลวในช่องจะเท่ากับระดับของเหลวในภาชนะ ดังนั้นลูกลอยในช่องจะถูกขับเคลื่อนขึ้นและลงตามระดับของเหลวที่เพิ่มขึ้นและลดลงในภาชนะ ในขณะนี้ เราไม่สามารถมองเห็นระดับของเหลวได้ ดังนั้นเราจึงมีจอแสดงผลแบบพลิกแผ่นแม่เหล็กที่ด้านนอกของช่อง

เหล็กแม่เหล็กถาวรจะถูกติดตั้งที่รอยต่อระหว่างส่วนที่จมอยู่ในของเหลวของลูกลอยและส่วนที่ลอยอยู่ และเมื่อระดับของเหลวในภาชนะที่วัดเพิ่มขึ้นและลดลง ลูกลอยแม่เหล็กในท่อตัวเครื่องวัดระดับก็จะเพิ่มขึ้นและลดลงเช่นกัน เหล็กแม่เหล็กถาวรในลูกลอยจะถูกส่งไปยังตัวบ่งชี้คอลัมน์แม่เหล็กโดยการจับคู่แม่เหล็ก ขับเคลื่อนลูกกลิ้งสีแดงและสีขาวให้พลิก 180 องศา เมื่อระดับของเหลวเพิ่มขึ้น คอลัมน์พลิกจะเปลี่ยนจากสีขาวเป็นสีแดง และเมื่อระดับของเหลวลดลง คอลัมน์พลิกจะเปลี่ยนจากสีแดงเป็นสีขาว จุดเชื่อมต่อสีแดงและสีขาวของตัวบ่งชี้คือความสูงจริงของระดับของเหลวภายในภาชนะ ดังนั้นจึงทำให้การบ่งชี้ระดับของเหลวชัดเจน
แผ่นแม่เหล็ก

ระดับมาตรวัดมาตราส่วนการแสดงผล ณ จุดใช้งานชัดเจน สะดุดตา อ่านง่ายช่วงการวัด

หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้!แผ่นแม่เหล็กระดับมาตรวัด

มาตรวัดระดับแผ่นแม่เหล็กเหมาะสำหรับการแสดงระดับของเหลวบนภาชนะของอุปกรณ์อุตสาหกรรมเคมี ปิโตรเลียม และอื่นๆ มาตรวัดระดับแผ่นแม่เหล็กพลิกสามารถเพิ่มมาตรวัดระดับของเหลวได้ สามารถเปิดและปิดระดับของเหลวเพื่อส่งสัญญาณระยะไกล ลูกลอยใช้การออกแบบงานฝีมือพิเศษ เช่น อุณหภูมิสูง ความดันสูง ความหนาแน่นต่ำ และการเลือกวัสดุที่แตกต่างกัน เช่น ไทเทเนียม, 316L PTFE เป็นต้น เพื่อให้แน่ใจว่าผลิตภัณฑ์เหมาะสำหรับทุกระดับของความต้องการในการวัดภาคสนาม ปัจจุบันมาตรวัดแม่เหล็กถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมน้ำมัน เคมี โลหะวิทยา พลังงาน อาหาร ยา กระดาษ และอุตสาหกรรมอื่นๆ ในการวัดและควบคุมระดับของเหลว โครงสร้างเรียบง่าย แข็งแรง ทนทาน และทำงานได้อย่างเสถียร มาตราส่วนการแสดงผล ณ จุดใช้งานชัดเจน สะดุดตา อ่านง่ายสามารถวัดและบ่งชี้ระดับของเหลวที่กัดกร่อน ติดไฟ เป็นพิษ อุณหภูมิสูง กวน และปนเปื้อนได้

สามารถเลือกรูปแบบการติดตั้งได้หลายรูปแบบ รูปแบบการเชื่อมต่อได้หลายรูปแบบ
ช่วงแรงดันออกแบบตั้งแต่สุญญากาศเต็มถึง 10 MPA
ช่วงอุณหภูมิออกแบบ -160 ถึง 450 °C
ออกแบบพิเศษสำหรับแรงดันและอุณหภูมิพิเศษ
แผ่นแม่เหล็ก
ระดับ
มาตรวัด ข้อกำหนดการติดตั้ง

มาตรวัดระดับแผ่นแม่เหล็กเหมาะสำหรับการแสดงระดับของเหลวบนภาชนะของอุปกรณ์อุตสาหกรรมเคมี ปิโตรเลียม และอื่นๆ มาตรวัดระดับแผ่นแม่เหล็กพลิกสามารถเพิ่มมาตรวัดระดับของเหลวได้ สามารถเปิดและปิดระดับของเหลวเพื่อส่งสัญญาณระยะไกล ลูกลอยใช้การออกแบบงานฝีมือพิเศษ เช่น อุณหภูมิสูง ความดันสูง ความหนาแน่นต่ำ และการเลือกวัสดุที่แตกต่างกัน เช่น ไทเทเนียม, 316L PTFE เป็นต้น เพื่อให้แน่ใจว่าผลิตภัณฑ์เหมาะสำหรับทุกระดับของความต้องการในการวัดภาคสนาม ปัจจุบันมาตรวัดแม่เหล็กถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมน้ำมัน เคมี โลหะวิทยา พลังงาน อาหาร ยา กระดาษ และอุตสาหกรรมอื่นๆ ในการวัดและควบคุมระดับของเหลวมาตรวัด ขอบเขตการใช้งาน

มาตรวัดระดับแผ่นแม่เหล็กเหมาะสำหรับการแสดงระดับของเหลวบนภาชนะของอุปกรณ์อุตสาหกรรมเคมี ปิโตรเลียม และอื่นๆ มาตรวัดระดับแผ่นแม่เหล็กพลิกสามารถเพิ่มมาตรวัดระดับของเหลวได้ สามารถเปิดและปิดระดับของเหลวเพื่อส่งสัญญาณระยะไกล ลูกลอยใช้การออกแบบงานฝีมือพิเศษ เช่น อุณหภูมิสูง ความดันสูง ความหนาแน่นต่ำ และการเลือกวัสดุที่แตกต่างกัน เช่น ไทเทเนียม, 316L PTFE เป็นต้น เพื่อให้แน่ใจว่าผลิตภัณฑ์เหมาะสำหรับทุกระดับของความต้องการในการวัดภาคสนาม ปัจจุบันมาตรวัดแม่เหล็กถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมน้ำมัน เคมี โลหะวิทยา พลังงาน อาหาร ยา กระดาษ และอุตสาหกรรมอื่นๆ ในการวัดและควบคุมระดับของเหลว
