รายละเอียดสินค้า:
|
| ช่วงอัตราการไหล: | 0.1-10m/s | ทิศทางการไหล: | บวกและลบ |
|---|---|---|---|
| เกรดความแม่นยำ: | ประเภทท่อ: เกรด 0.5, เกรด 1.0; ปลั๊กอิน: เกรด 1.5, เกรด 2.0 | เอาท์พุทการสื่อสาร: | โปรโตคอล MODBUS การสื่อสาร Rs485, อินเทอร์เฟซการสื่อสาร HART |
| สัญญาณเอาท์พุต: | 4-20mA, | อุณหภูมิในการทำงาน: | -20~90℃，-30~180℃ |
| ความชื้นแวดล้อม: | 5%~95% | เกรดป้องกัน: | IP65 สามารถปรับแต่งได้ถึง IP68 |
| แสงสูง: | IP68 เครื่องวัดการไหลของแม่เหล็กไฟฟ้าอัจฉริยะ,เครื่องวัดการไหลของแม่เหล็กไฟฟ้า 10m / S,10m / s เครื่องวัดการไหลของแม่เหล็กไฟฟ้าอัจฉริยะ |
||
NYLD เครื่องวัดการไหลแม่เหล็กไฟฟ้าแบบอัจฉริยะ, ช่วงอัตราการไหล:0.1－10m/S,4-20mA,,IP68

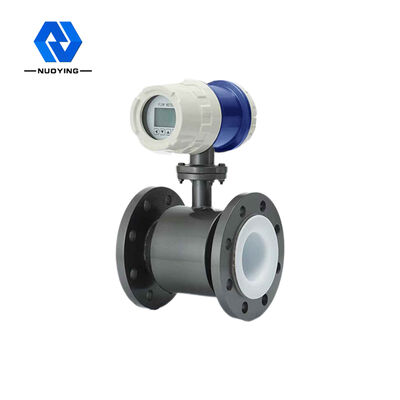

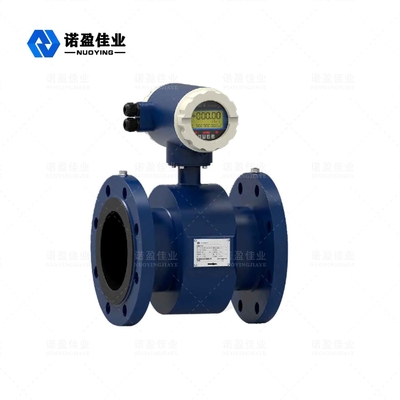

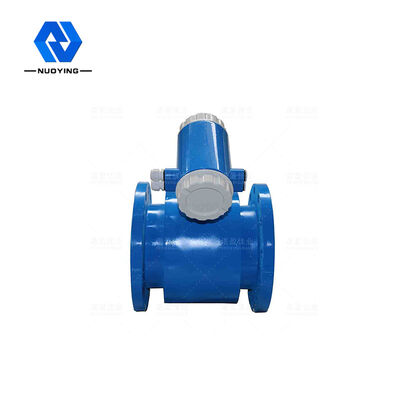

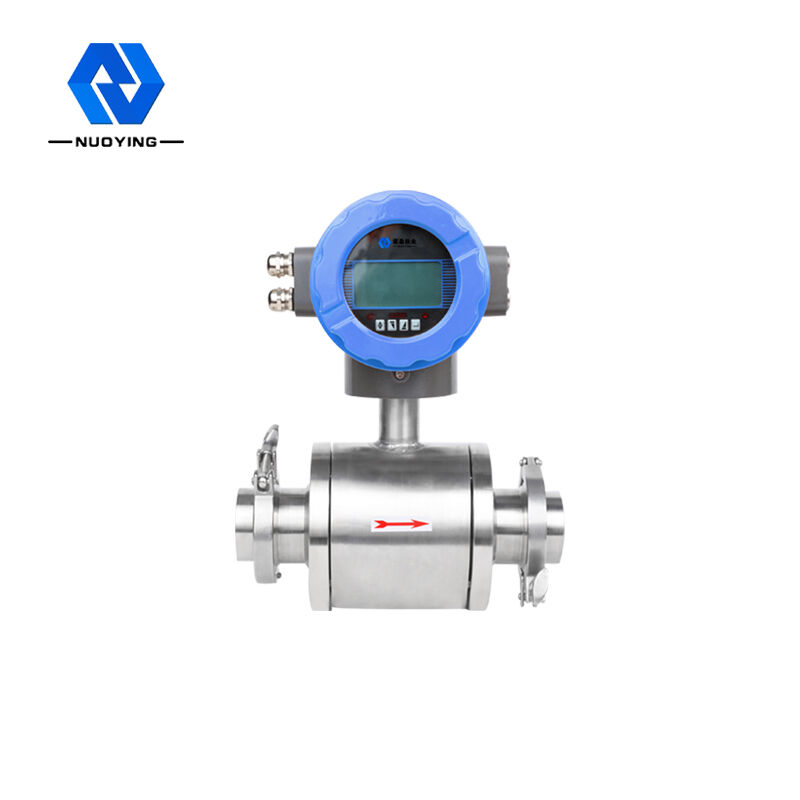

เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLD
เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าแบบอัจฉริยะ NYLD ประกอบด้วยเซ็นเซอร์และตัวแปลงเป็นไปตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ ซึ่งใช้ในการวัดปริมาตรการไหลของของเหลวที่เป็นสื่อกระแสไฟฟ้าที่มีค่าการนำไฟฟ้ามากกว่า 5μs/ซม.เป็นมิเตอร์อุปนัยสำหรับวัดการไหลของปริมาตรของสื่อนำไฟฟ้านอกจากการวัดปริมาณการไหลของของเหลวนำไฟฟ้าทั่วไป นอกจากนี้ยังสามารถใช้วัดการไหลของปริมาตรของของเหลวที่มีฤทธิ์กัดกร่อนรุนแรง เช่น กรดและด่างแก่ และของเหลวแขวนลอยสองเฟสที่เป็นของเหลวและของแข็งสม่ำเสมอ เช่น สารละลาย เยื่อกระดาษ และเยื่อกระดาษมันถูกใช้สำหรับการวัดการไหลของปิโตรเลียม เคมี โลหะ สิ่งทอ การผลิตกระดาษ การปกป้องสิ่งแวดล้อม อาหารและภาคอุตสาหกรรมอื่น ๆ และการจัดการเทศบาล การก่อสร้างอนุรักษ์น้ำ แม่น้ำ และสาขาอื่น ๆ
เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLD เทคนิค พารามิเตอร์
แม่เหล็กไฟฟ้า เซ็นเซอร์ สเปคทั่วไป
|
มาตรฐานที่กำหนด เส้นผ่านศูนย์กลาง (มม.) (ข้อกำหนดพิเศษสามารถกำหนดเองได้) |
เจบี/ที 9248-2015 ซับไฟเบอร์ชนิดท่อ: DN10 ~ DN600;หมึกซับยางชนิดท่อ: DN40~DN2200 ประเภทปลั๊กอิน: DN150~DN3000 |
| ทิศทางการไหล | บวกและลบ |
| อัตราส่วนช่วง | 20:1 |
| ข้อผิดพลาดในการทำซ้ำ | ±0.1% ของค่าที่วัดได้ |
| ระดับความแม่นยำ |
ประเภทท่อ: เกรด 0.5, เกรด 1.0; ปลั๊กอิน: เกรด 1.5, เกรด 2.0 |
| อุณหภูมิปานกลางที่วัดได้ |
ซับยางปกติ: -20 ~ +60°C ซับยางอุณหภูมิสูง: -20 ~ +90°C ซับในไฟเบอร์: -30~+100°C เยื่อบุเตตระฟลูออโรอุณหภูมิสูง: -20~+180°C |
|
จัดอันดับแรงดันใช้งาน (ความดันสูงสามารถปรับแต่งได้)
|
DN10－DN150: ≤1.6MPa DN200－DN350: ≤1.0MPa DN400－DN1000: ≤0.6MPa DN450－DN2200: ≤0.25MPa |
| ช่วงอัตราการไหล | 0.1-10m/s |
| ช่วงการนำไฟฟ้า | ค่าการนำไฟฟ้าของของเหลวที่วัดได้คือ≥5μs/cm |
| สัญญาณเอาท์พุต | 4-20mA (ความต้านทานโหลด 0 ~ 750Ώ), ชีพจร/ความถี่, ระดับการควบคุม |
| เอาท์พุทการสื่อสาร |
โปรโตคอล MODBUS การสื่อสาร Rs485, อินเทอร์เฟซการสื่อสาร HART
|
| แหล่งจ่ายไฟ | 220VAC หรือ 24VDC |
|
ต้องการตรง ความยาวท่อ |
ต้นน้ำ≥5DN ปลายน้ำ ≥2DN |
| โหมดการเชื่อมต่อ | เครื่องวัดการไหลและท่อใช้การเชื่อมต่อหน้าแปลน และหน้าแปลนตรงตามมาตรฐานแห่งชาติ: GB/T9115.1-200 |
| เกรดกันระเบิด | ExdllCT6 |
| เกรดป้องกัน | Ip65 สามารถปรับแต่งได้ถึง IP68 |
| อุณหภูมิโดยรอบ | －25～＋60℃ |
| ความชื้นแวดล้อม | 5%~95% |
| การใช้พลังงานทั้งหมด | น้อยกว่า 20W |
เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLD ปฏิบัติการ หลักการ
ตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ จะมีการติดตั้งอิเล็กโทรดตรวจจับคู่หนึ่งบนผนังของท่อในแนวตั้งฉากกับแกนของท่อวัดและเส้นแรงแม่เหล็ก เมื่อของเหลวนำไฟฟ้าเคลื่อนที่ไปตามแกนของท่อวัด ของเหลวที่เป็นสื่อกระแสไฟฟ้าจะตัด เส้นแรงแม่เหล็กเพื่อสร้างศักย์เหนี่ยวนำ ศักย์เหนี่ยวนำจะถูกตรวจจับโดยอิเล็กโทรดตรวจจับทั้งสอง และค่าจะเป็นสัดส่วนกับอัตราการไหล ค่าคือ:
E=KBVD โดยที่: ศักยภาพที่เหนี่ยวนำโดย E;
K-thefactor ที่เกี่ยวข้องกับการกระจายสนามแม่เหล็กและความยาวแกน
ความเข้มของการเหนี่ยวนำแม่เหล็ก B;
อัตราการไหลเฉลี่ยของเหลวเป็นสื่อกระแสไฟฟ้า
ระยะห่าง D-อิเล็กโทรด;(วัดเส้นผ่านศูนย์กลางภายในท่อ)
เซ็นเซอร์จะส่งสัญญาณศักย์เหนี่ยวนำ ทำให้สัญญาณการไหลไปยังคอนเวอร์เตอร์ง่ายขึ้น หลังจากการประมวลผลแบบดิจิทัล เช่น การขยายเสียงและการกรองการแปลง อัตราการไหลทันทีและอัตราการไหลสะสมจะแสดงด้วยผลึกเหลวดอทเมทริกซ์ที่มีแสงพื้นหลัง ตัวแปลงมี4 เอาต์พุต -20mA เอาต์พุตแจ้งเตือนและเอาต์พุตความถี่ และมีอินเทอร์เฟซการสื่อสาร RS-485 และรองรับ HART และ MODBUS
โปรโตคอล
เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLD คุณสมบัติการออกแบบ
■การประมวลผลแบบดิจิตอลเต็มรูปแบบ ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง การวัดที่เชื่อถือได้ ความแม่นยำสูง ช่วงการวัดการไหลสามารถเข้าถึง 150:1;
■ แหล่งจ่ายไฟ EMIswitching ต่ำพิเศษ ช่วงแรงดันไฟฟ้าขนาดใหญ่ของแหล่งจ่ายไฟที่เหมาะสม ประสิทธิภาพการป้องกัน EMI ที่ดี
■ใช้ไมโครโปรเซสเซอร์ 16 บิตที่มีความเร็วการทำงานที่รวดเร็ว ความแม่นยำสูง และการกระตุ้นคลื่นสี่เหลี่ยมความถี่ต่ำที่ตั้งโปรแกรมได้ ปรับปรุงความเสถียรของการวัดการไหลและการใช้พลังงานต่ำ
■ ใช้ชิ้นส่วน SMD และเทคโนโลยียึดพื้นผิว (SMT) ความน่าเชื่อถือของวงจรสูง
■ ไม่มีชิ้นส่วนที่เคลื่อนไหวในท่อ ไม่มีชิ้นส่วนที่ปิดกั้นการไหล และแทบไม่มีการสูญเสียแรงดันเพิ่มเติมในการวัด
■ สามารถปรับเปลี่ยนช่วงออนไลน์บนเว็บไซต์ได้ตามความต้องการที่แท้จริงของผู้ใช้
■ผลการวัดไม่ขึ้นกับพารามิเตอร์ทางกายภาพ เช่น การกระจายความเร็วการไหล ความดันของเหลว อุณหภูมิ ความหนาแน่น ความหนืด
■ จอ LCD ที่มีแสงพื้นหลังความละเอียดสูง, การใช้งานเมนูภาษาจีนเต็มรูปแบบ, ใช้งานง่าย, ใช้งานง่าย, ง่ายต่อการเรียนรู้และทำความเข้าใจ;
■ เอาต์พุตสัญญาณการสื่อสารแบบดิจิทัล เช่น RS485, RS232, Hartand Modbus (อุปกรณ์เสริม);
■ ด้วยฟังก์ชันการทดสอบตัวเองและการวินิจฉัยตนเอง
■ ด้วยฟังก์ชันการบันทึกทั้งหมดรายชั่วโมง บันทึกจำนวนการไหลทั้งหมดเป็นชั่วโมง เหมาะสำหรับการวัดแบบแบ่งเวลา (อุปกรณ์เสริม);
■มี Integrators สามตัว ซึ่งสามารถแสดงจำนวนสะสมไปข้างหน้า จำนวนสะสมย้อนกลับ และจำนวนการคำนวณส่วนต่างตามลำดับ..มีนาฬิกาปิดเครื่องภายใน ซึ่งสามารถบันทึกเวลาปิดเครื่องได้ 16 ครั้ง(ไม่จำเป็น);
■ ด้วยตัวดำเนินการแบบใช้มือถืออินฟราเรด อัตราการสื่อสาร 115KHZ จึงสามารถดำเนินการฟังก์ชันทั้งหมดของตัวแปลงจากระยะไกลโดยไม่ต้องสัมผัส (อุปกรณ์เสริม)
เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLDองค์ประกอบ และ โครงสร้าง
เครื่องวัดการไหลของแม่เหล็กไฟฟ้าประกอบด้วยส่วนประกอบต่อไปนี้:
เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าส่วนใหญ่ประกอบด้วยเซ็นเซอร์และตัวแปลงเซ็นเซอร์ประกอบด้วยหน้าแปลน ซับใน อิเล็กโทรด ท่อวัด คอยล์กระตุ้น ตัวเรือนเซ็นเซอร์ และอื่นๆตัวแปลงรวมถึง
1. ตัวแปลง: ให้กระแสกระตุ้นที่เสถียรสำหรับเซ็นเซอร์ ในเวลาเดียวกัน แปลงแรงเคลื่อนไฟฟ้าเหนี่ยวนำที่ได้รับจากเซ็นเซอร์ให้เป็นสัญญาณไฟฟ้ามาตรฐาน และแสดงการไหลแบบเรียลไทม์และพารามิเตอร์สำหรับการแสดงผล การควบคุม และการปรับการไหล .
2. ซับใน: วัสดุป้องกันการกัดกร่อนที่เป็นฉนวนไฟฟ้าทั้งชั้นที่ด้านในของท่อวัดและบนพื้นผิวการปิดผนึกหน้าแปลน
3. อิเล็กโทรด: อิเล็กโทรดคู่หนึ่งติดตั้งบนผนังของท่อวัดเพื่อตรวจจับสัญญาณการไหล และอิเล็กโทรดกราวด์อีก 1-2 ตัวที่ติดตั้งสำหรับการต่อกราวด์และป้องกันการรบกวนของการวัดสัญญาณการไหล
NYLD Intelligent Eletromagnetic Flowmeter การจำแนกประเภทเครื่องมือ
1. ตามโครงสร้างเครื่องมือ เครื่องวัดการไหลวนสามารถแบ่งออกเป็นสามประเภท ได้แก่:
① ไม่มีส่วนต้านทานในท่อวัด ไม่มีการสูญเสียแรงดัน
② ด้วยโครงสร้างที่เรียบง่าย ท่อวัดมิเตอร์วัดการไหลของแม่เหล็กไฟฟ้าสามารถใช้ซับในที่แตกต่างกันตาม
คุณสมบัติที่แตกต่างกันและความน่าเชื่อถือสูง

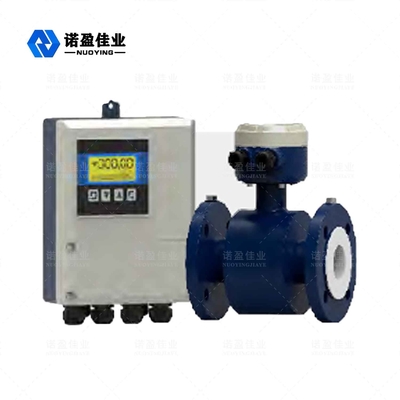

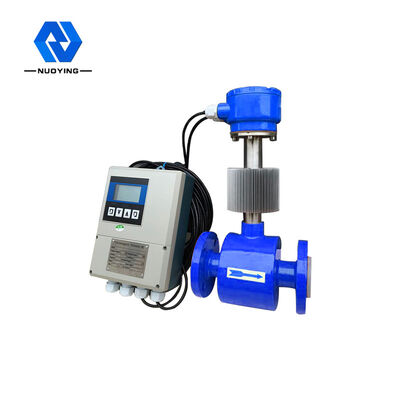

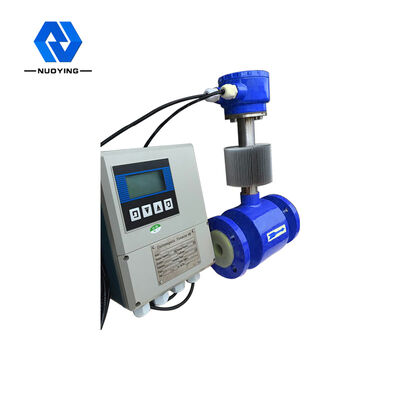

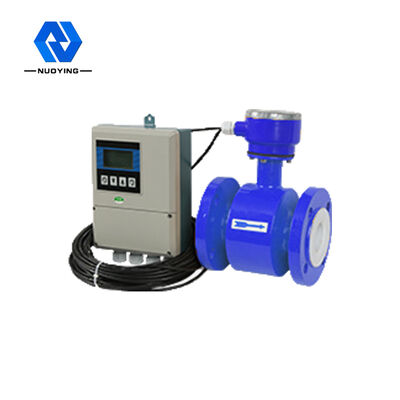

■ เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าแบบแยกส่วน
ตัวแปลงและตัวเครื่องติดตั้งแยกกัน ซึ่งสะดวกสำหรับการติดตั้งแบบรวมศูนย์และข้อมูลที่อ่านง่าย

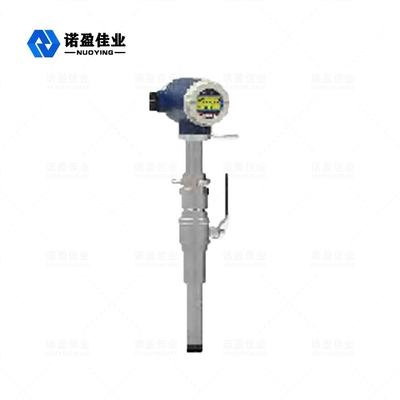

■ เสียบเข้าไป พิมพ์ แม่เหล็กไฟฟ้า เครื่องวัดการไหล
ใช้กันอย่างแพร่หลายในการวัดการไหลของตัวกลางของเหลวที่เป็นสื่อกระแสไฟฟ้าขนาดใหญ่ในอุตสาหกรรมต่างๆ
①Wide nominal เส้นผ่านศูนย์กลาง เหมาะสำหรับท่อขนาดระหว่าง DN150 ~ DN3000
②เซ็นเซอร์ใช้โหมดกระตุ้นแบบใหม่ ใช้พลังงานต่ำ จุดศูนย์ที่เสถียรและความแม่นยำสูงช่วงการไหลสามารถเข้าถึง 1500:1
เครื่องวัดการไหลแม่เหล็กไฟฟ้าอัจฉริยะ NYLD การคัดเลือก
| แบบอย่าง | คำอธิบาย | ||||||
| NYLD— □ □ | -□ | □ | □ | □ | □ | -□ | เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าแบบเต็มท่อ |
| NYLD— | เครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าแบบเสียบปลั๊ก | ||||||
| เส้นทาง | 10-2200mm | ||||||
| การผสมผสาน |
ส หลี่ |
แบบบูรณาการ แยกประเภท |
|||||
|
วัสดุอิเล็กโทรด |
เอ็ม ตู่ ดี ชม พี นู๋ |
เหล็กกล้าไร้สนิม Ti (ไททาเนียม) ตา(แทนทาลัม) Hastelloy Pt แพลตตินั่ม Ni นิกเกิล |
|||||
| โหมดเอาต์พุต |
0 1 2 |
ไม่มีเอาต์พุต 4-20mA/1-5KHz 4-20mA |
|||||
| วัสดุซับใน |
X F พี เจ |
ยาง ไฟเบอร์ โพลิเอทิลีน ยางโพลียูรีเทน |
|||||
| การแสดงในท้องถิ่น |
0 1 |
ไม่มีการแสดงในพื้นที่ การแสดงในท้องถิ่น |
|||||
| โหมดการสื่อสาร |
0 1 2 3 |
ไม่มีการสื่อสาร การสื่อสาร Rs485 (โปรโตคอล MODBUS) การสื่อสาร HART การสื่อสารไร้สาย GPRS |
|||||
| แหวนสายดิน |
0 1 2 |
ไม่มีวงแหวนกราวด์ พร้อมวงแหวนกราวด์ อิเล็กโทรดกราวด์ |
|||||
| การไหลขีดจำกัดบน | (น) | ขีด จำกัด บนการไหล (ช่วง) m3/h |
