รายละเอียดสินค้า:
|
| เส้นผ่านศูนย์กลางที่กำหนด: | DN6mm〜DN3000mm | ทิศทางการไหล: | บวกและลบ |
|---|---|---|---|
| เกรดความแม่นยำ: | pipe type: 0.5 grade 1.0 grade; ประเภทท่อ: 0.5 เกรด 1.0 เกรด; Plug-in: 1.5 grade, 2 | เอาท์พุทการสื่อสาร: | โปรโตคอล MODBUS การสื่อสาร Rs485, อินเทอร์เฟซการสื่อสาร HART |
| สัญญาณเอาท์พุต: | 4-20mA, | อุณหภูมิในการทำงาน: | -20~90℃ -30~180℃ |
| ความชื้นแวดล้อม: | 5%~95% | เกรดป้องกัน: | IP65 สามารถปรับแต่งได้ถึง IP67 |
| แสงสูง: | เครื่องวัดการไหลของแม่เหล็กไฟฟ้าแบบท่อ,เครื่องวัดการไหลของแม่เหล็กไฟฟ้าความน่าเชื่อถือสูง,เครื่องวัดการไหลของแม่เหล็ก RS485 |
||

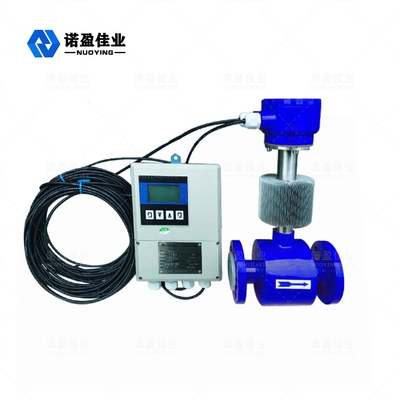

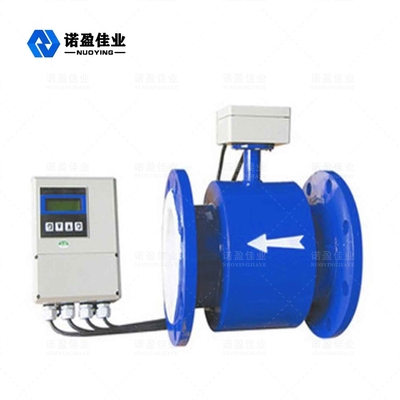

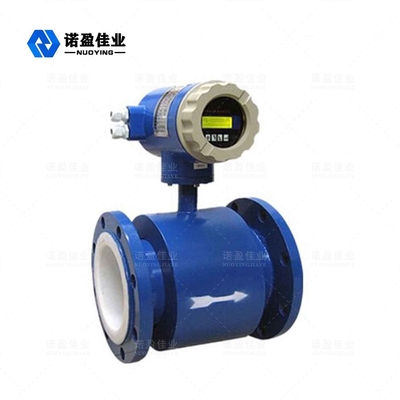

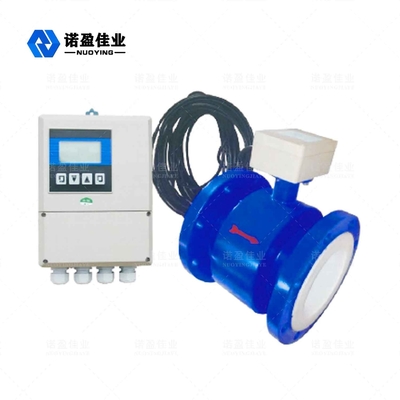

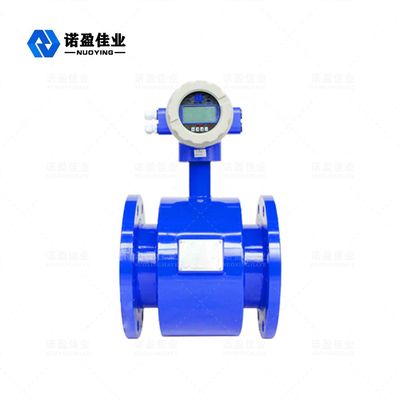

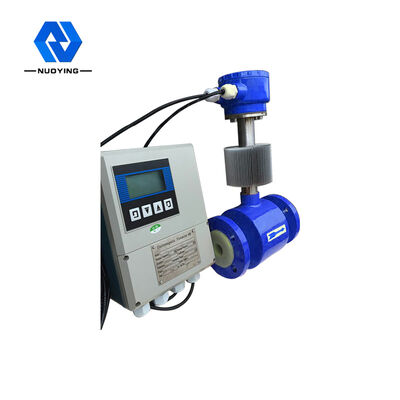

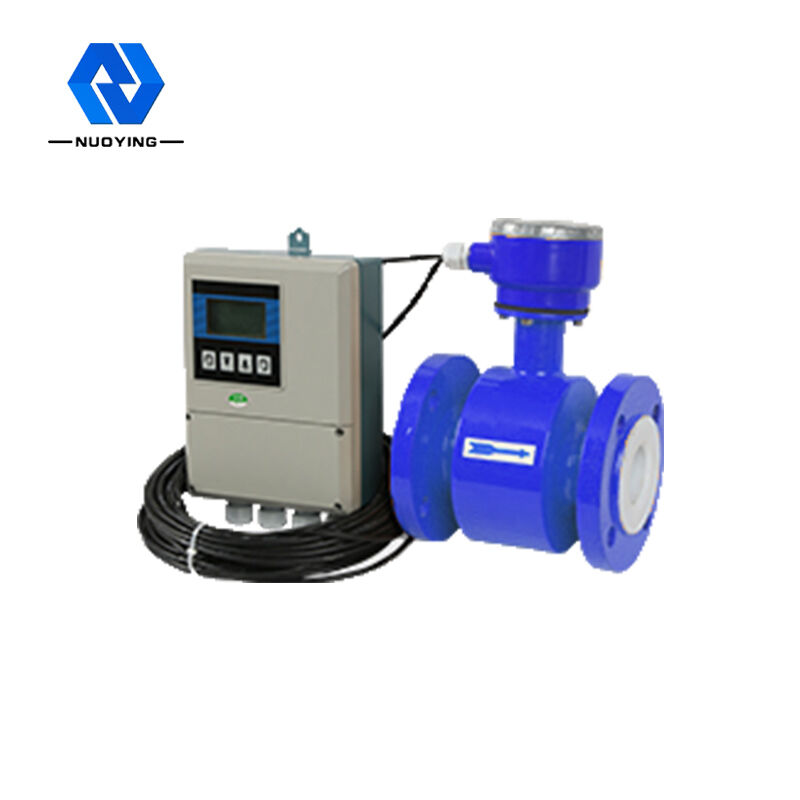

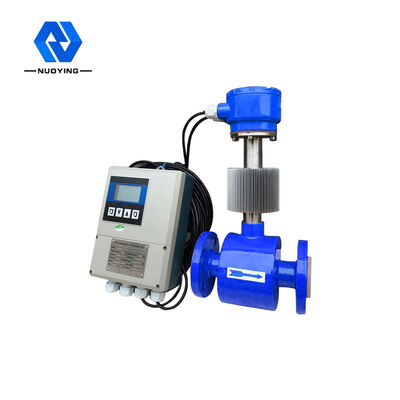

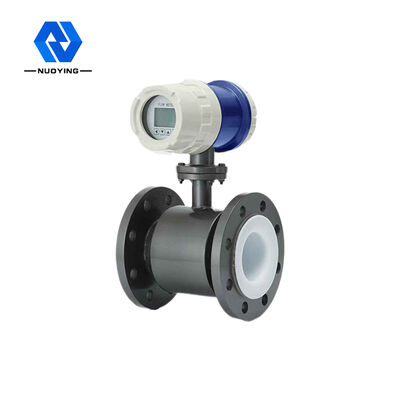

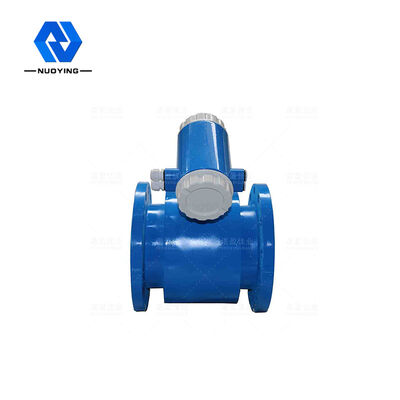

เครื่องวัดการไหลแม่เหล็กไฟฟ้าแบบท่อ NYLD
NYLDเครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าแบบท่อเป็นเครื่องวัดอัตราการไหลที่มีความแม่นยำสูงและความน่าเชื่อถือสูง ใช้สำหรับวัดการไหลของปริมาตรของของเหลวนำไฟฟ้าและสารละลายในท่อปิด และมีการใช้กันอย่างแพร่หลายในเหล็ก ไฟฟ้า ปิโตรเลียม อุตสาหกรรมเคมี ถ่านหิน โลหะวิทยา แร่ ทรัพยากร การผลิตกระดาษ การประปาและการระบายน้ำ อาหาร ยา และอุตสาหกรรมอื่นๆ
เครื่องวัดการไหลแม่เหล็กไฟฟ้าแบบท่อ NYLD เทคนิค พารามิเตอร์
| พาวเวอร์ซัพพลาย | AC220V 50Hz / DC24V / 3.6V |
| การกระจายพลังงาน | <15W (รองรับการสิ้นเปลืองพลังงานด้วยเซนเซอร์) |
| แสดงปุ่ม | ในจอแสดงผลภาษาจีนและภาษาอังกฤษ สามารถแสดงอัตราการไหลทันที อัตราการไหลสะสม และการแสดงสัญญาณเตือน (สัญญาณเตือนวงจรเปิดที่กระตุ้น สัญญาณเตือนการควบคุมการจราจรทางอากาศ และสัญญาณเตือนการไหลเกินขีดจำกัด) สามารถแสดงได้ สวิตช์สำหรับการตั้งค่าข้อมูล |
| ลงทะเบียน | ส่งต่อยอดรวม กลับยอดรวม |
| สัญญาณเอาท์พุต | สองทางสองทางแยกเต็ม 0〜10mA/4〜20mA |
| ความต้านทานโหลด:0~10mA时,0~l.5KQ ;4~20mA时,0~750. | |
|
เอาต์พุตการไหลไปข้างหน้าและย้อนกลับ เพดานความถี่เอาต์พุตสามารถตั้งค่าได้ภายใน 15,000 เฮิร์ตซ์ ตัวเก็บประจุทรานซิสเตอร์ที่มีเอาต์พุตความถี่การแยกโฟโตอิเล็กทริกมีเอาต์พุตแบบสองทิศทางแบบวงจรเปิด แหล่งจ่ายไฟภายนอกต้องไม่เกิน 35V และเก็บเมื่อดำเนินการ กระแสไฟสูงสุดคือ 50mA |
|
| เอาต์พุตแจ้งเตือนวงจรเปิด 2 ตัวของตัวเก็บประจุทรานซิสเตอร์พร้อมการแยกด้วยตาแมว แหล่งจ่ายไฟภายนอกไม่เกิน 35V และกระแสสูงสุดของตัวเก็บประจุคือ 250mA เมื่อเอาต์พุตแจ้งเตือนทำงาน สถานะการเตือน: การควบคุมการจราจรทางอากาศของไหล การตัดการเชื่อมต่อจากการกระตุ้น สายไหลเกินขีด จำกัด | |
| รองรับความแม่นยำ | ± 0. 5% ของค่าที่ระบุ, ± 0. 3% หรือ ± 0. 2% ของค่าที่ระบุซึ่งเป็นทางเลือก |
| ค่าคงที่เวลาหน่วง | ตัวแปรต่อเนื่องมีตั้งแต่ 0 ถึง 100s |
| โหมดการสื่อสาร | อินเทอร์เฟซการสื่อสารแบบอนุกรม RS232C หรือ RS485 เสริม โปรโตคอลการสื่อสาร HART พร้อมบันทึกการป้องกันฟ้าผ่า (10 ปี) |
| สูญเสียการป้องกันไฟ | การออกแบบภายในของเครื่องมือไม่มีนาฬิกาวางกำลังและสามารถเก็บพลังงานได้ 16 หยด |
| เกรดป้องกัน | IP 65 สามารถปรับแต่งได้ถึง IP67 |
| เกรดกันระเบิด | Exia II CT5/Exd II CT5 (เลือกได้) |
เครื่องวัดการไหลแม่เหล็กไฟฟ้าแบบท่อ NYLD ปฏิบัติการ หลักการ
หลักการวัดอยู่บนพื้นฐานของกฎการเหนี่ยวนำแม่เหล็กไฟฟ้าของฟาราเดย์ กล่าวคือ เมื่อของเหลวนำไฟฟ้าเคลื่อนที่ในสนามแม่เหล็ก ศักย์ไฟฟ้าไดนามิกเหนี่ยวนำจะเกิดขึ้นในตัวนำE คือ: E=KBVD
K: ค่าคงที่เครื่องมือ
B: ความแรงเหนี่ยวนำแม่เหล็ก
V: อัตราการไหลเฉลี่ยในส่วนท่อ
D: เส้นผ่านศูนย์กลางภายในของท่อ
สำหรับการวัดการไหล ของไหลจะไหลผ่านสนามแม่เหล็กที่ตั้งฉากกับทิศทางการไหล การไหลของของเหลวที่เป็นสื่อกระแสไฟฟ้าทำให้เกิดสัญญาณแรงดันไฟฟ้าตามสัดส่วนกับอัตราการไหลเฉลี่ย (กล่าวคือ อัตราการไหลของปริมาตร) สัญญาณแรงดันไฟฟ้าเหนี่ยวนำจะถูกตรวจจับโดยสองสัญญาณ อิเล็กโทรดที่สัมผัสโดยตรงกับของเหลว และส่งไปยังเครื่องขยายเสียงด้วยสายเคเบิล แล้วแปลงเป็นสัญญาณเอาท์พุตกระแสไฟที่สม่ำเสมอ
เครื่องวัดการไหลแม่เหล็กไฟฟ้าแบบท่อ NYLD คุณสมบัติการออกแบบ
◎ความแม่นยำในการวัดไม่ได้รับผลกระทบจากการเปลี่ยนแปลงความหนาแน่นของของเหลว ความหนืด อุณหภูมิ ความดัน และการนำไฟฟ้า
◎ท่อวัดไม่มีส่วนการไหลของสิ่งกีดขวาง ไม่มีการสูญเสียแรงดัน ความต้องการส่วนตรง
◎ตัวแปลงใช้จอแสดงผลแบ็คไลท์ LCD ที่ทำให้อ่านค่าในแสงแดดโดยตรงหรือในห้องมืดได้ง่าย
◎ด้วยพารามิเตอร์ที่กำหนดโดยปุ่มสัมผัสอินฟราเรด สามารถตั้งค่าแผ่นปิดของตัวแปลงได้อย่างปลอดภัยโดยไม่ต้องเปิดในสภาพแวดล้อมที่ไม่เอื้ออำนวย
◎เครื่องวัดอัตราการไหลเป็นระบบการวัดแบบสองทางพร้อมตัวประสานสามตัว: ไปข้างหน้า ย้อนกลับ และแตกต่างทั้งหมดการไหลบวกและย้อนกลับ
◎และมีเอาต์พุตที่หลากหลาย: กระแส, ชีพจร, การสื่อสารแบบดิจิตอล, HART
◎ตัวแปลงมีฟังก์ชั่นของเอาต์พุตแจ้งเตือนการวินิจฉัยตนเอง, เอาต์พุตแจ้งเตือนการตรวจจับไม่มีโหลด, เอาต์พุตแจ้งเตือนการไหลบนและล่าง, การควบคุมแบทช์และอื่นๆ
◎ใช้ไม่เพียงแต่สำหรับการตรวจจับกระบวนการทั่วไป แต่ยังสำหรับการวัดเยื่อแร่ เยื่อกระดาษ และของเหลววาง
◎เครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้าแรงสูงใช้เทคโนโลยีการบุตาข่าย PFA ความต้านทานแรงดันสูง ความต้านทานแรงดันลบ ใช้เป็นพิเศษในอุตสาหกรรมปิโตรเคมี แร่ และอุตสาหกรรมอื่นๆ
◎สามารถใช้อุปกรณ์ป้องกันการระเบิดในสถานที่ที่มีการป้องกันการระเบิดได้
เครื่องวัดการไหลแม่เหล็กไฟฟ้าแบบท่อ NYLDคุณสมบัติ และ ขอบเขตการสมัคร
ตัวแปลงอัจฉริยะแบบแสดงผลภาษาจีนและอังกฤษแบบ NYLD ใช้ไมโครโปรเซสเซอร์แบบฝังตัวแบบ 16 บิต การประมวลผลแบบดิจิตอลเต็มรูปแบบพร้อมฟังก์ชันการวัดการไหลแบบสองทาง การไหลแบบทันทีและการคำนวณค่าสะสมบวกและย้อนกลับและความแตกต่างของผลิตภัณฑ์ ใช้ในการวัดการไหลของปริมาตรของสื่อนำไฟฟ้าเช่น น้ำสะอาด น้ำเสีย กรด ด่าง เกลือ หรือของเหลวสองเฟสที่เป็นของแข็ง
เครื่องวัดการไหลแม่เหล็กไฟฟ้าแบบท่อ NYLD การคัดเลือก
