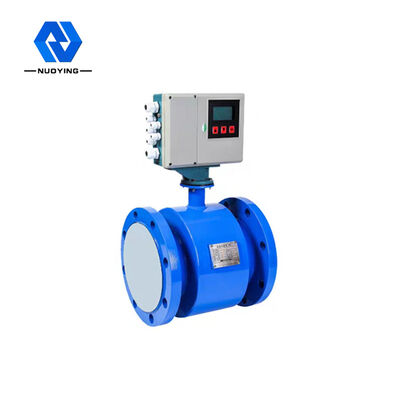

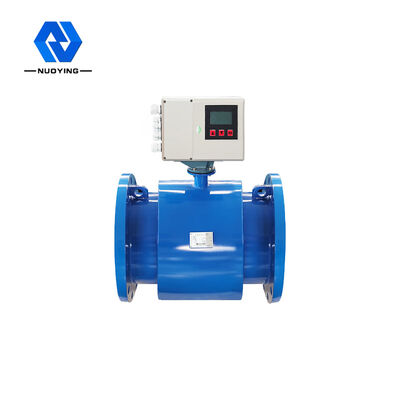

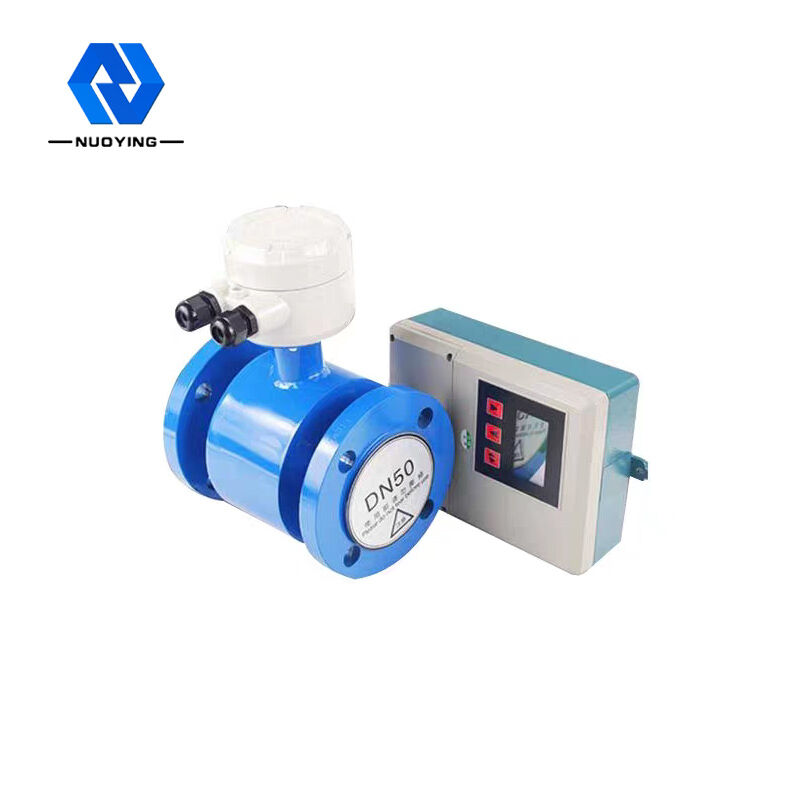

1.6MPa 2.5Mpa Mag Water Flow Meter เส้นผ่านศูนย์กลางที่กำหนด Electromagnetic

1.6MPa 2.5Mpa Mag Water Flow Meter เส้นผ่านศูนย์กลางที่กำหนด Electromagnetic
1.6MPa 2.5Mpa Mag Water Flow Meter เส้นผ่านศูนย์กลางที่กำหนด Electromagnetic

ภาพใหญ่ :  1.6MPa 2.5Mpa Mag Water Flow Meter เส้นผ่านศูนย์กลางที่กำหนด Electromagnetic

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: NUOYINGJIAYE
ได้รับการรับรอง: Explosion-proof certificate
หมายเลขรุ่น: NYLL-CH
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $200 to $1500
รายละเอียดการบรรจุ: ส่งออกบรรจุภัณฑ์มาตรฐาน
เวลาการส่งมอบ: 7 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 300 ชิ้น / ต่อเดือน

1.6MPa 2.5Mpa Mag Water Flow Meter เส้นผ่านศูนย์กลางที่กำหนด Electromagnetic

ลักษณะ
เส้นผ่านศูนย์กลางที่กำหนด: 15~800mm ช่วงอัตราการไหล: 0.5-10 เมตร/วินาที
ความแม่นยำ: ±0.5%R, ±1%R (ต่ำกว่า DN200) สัญญาณเอาท์พุต: 4-20mA
ความชื้นแวดล้อม: 5%~95% เกรดป้องกัน: IP65 สามารถปรับแต่งได้ถึง IP68
แสงสูง:

เครื่องวัดการไหลของน้ำ Mag 2.5Mpa

,

เครื่องวัดการไหลของน้ำ Mag เส้นผ่านศูนย์กลางที่กำหนด

,

เครื่องวัดอัตราการไหลของเครื่องกลไฟฟ้า 1.6MPa



NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าr

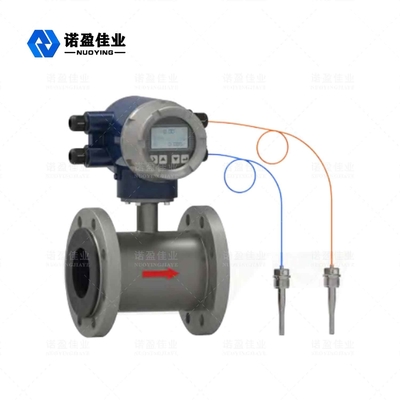

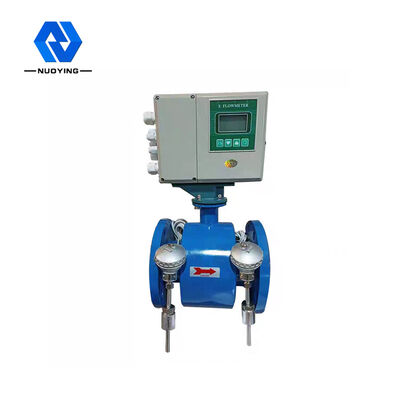

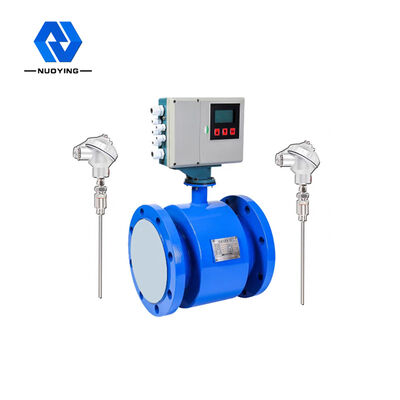

เดอะ NYเครื่องวัดความร้อนแม่เหล็กไฟฟ้า LL-CH ได้รับการออกแบบสำหรับการใช้งานพิเศษของอาคารอัจฉริยะที่กระจายพลังงานและสถานีแลกเปลี่ยนความร้อน ซึ่งสามารถวัดการไหลและความหนาวเย็นและความร้อนได้โดยตรงไม่ต้องการโฟลว์รวมเพิ่มเติมและ Pt1000ติดตั้งง่ายด้วยต้นทุนต่ำเซ็นเซอร์วัดการไหลของแม่เหล็กไฟฟ้าใช้เป็นเครื่องวัดความร้อนแบบแม่เหล็กไฟฟ้าสำหรับตรวจจับอัตราการไหลของของไหลถ่ายเทความร้อน และมีคุณสมบัติของความแม่นยำสูง ช่วงการใช้งานกว้าง และการสอบเทียบออนไลน์ที่สะดวกและง่ายดาย



NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าrพารามิเตอร์ทางเทคนิค



มาตรฐาน

เส้นผ่านศูนย์กลางที่กำหนด

ช่วงอัตราการไหล

ความแม่นยำ

การนำไฟฟ้าปานกลาง

JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007

15~800mm

0.5-10 เมตร/วินาที

±0.5%R, ±1%R (ต่ำกว่า DN200)

ค่าตามทฤษฎี ≥5uS/ซม. ค่าใช้งานจริง ≥30uS/ซม.

แรงกดดันเล็กน้อย มาตรฐาน 1.0MPa ตัวเลือก1.6MPa ตัวเลือก 2.5MPa ตัวเลือก 4.0MPa
DN15-DN800 DN15-DN800 DN15-DN600 DN15-DN50
อุณหภูมิโดยรอบ

เซนเซอร์

แบบบูรณาการ

0℃ - +80℃或-25℃ - +120℃或 +70-+250℃

-10℃ - +55℃

สื่อสูงสุด

อุณหภูมิ

แบบบูรณาการ +80℃



แยกประเภท

ซับในนีโอพรีน (CR) +80℃
ยางซิลิโคน (FVMQ) -20-+250℃

เทฟลอน (PFA)

ซับใน PTFE (F4)

ซับในโพลีฟลูออโรเอทิลีนโพรพิลีน (F46)

+80℃或+120℃

สัญญาณเอาท์พุต ขนาดพอร์ตของสายเคเบิล แรงดันไฟ การสิ้นเปลืองพลังงาน

โหมดการสื่อสาร

สัญญาณอิเล็กโทรดและกราวด์วัสดุไฟฟ้า รูปแบบอิเล็กโทรด หมายเลขอิเล็กโทรด หน้าแปลนเชื่อมต่อ หน้าแปลนเชื่อมต่อ

4 -20mA;ชีพจร / ความถี่ 2kHz (ค่าเริ่มต้น), SKHz (สูงสุด):

ม20*1.5 (ข้อต่อไนลอนกันน้ำมาตรฐาน ข้อต่อโลหะป้องกันการระเบิดเสริม) 110/220VAC (100-240VAC), 50Hz/60Hz; 24VDC ±10%

≤20W

RS -485, รองรับ MODBUS มาตรฐาน - โปรโตคอล RTU, โปรโตคอล HART, GPRS

สแตนเลส 316L, Hastelloy C, Hastelloy B, ไทเทเนียม, แทนทาลัม, แพลตตินั่ม

จำเป็นต้องปรับแต่งประเภทอิเล็กโทรดแบบอินเตอร์, อิเล็กโทรดแบบสอดด้านนอก

อิเล็กโทรดมาตรฐาน 3-4 (อิเล็กโทรดวัด 2 อิเล็กโทรด 十a อิเล็กโทรดกราวด์) กำหนดค่าโดยความสามารถ

สอดคล้องกับมาตรฐานแห่งชาติ GB9119 (สามารถปรับแต่งได้ตามความต้องการของผู้ใช้) สอดคล้องกับมาตรฐานแห่งชาติ GB9119 (สามารถปรับแต่งได้ตามความต้องการของผู้ใช้)

วัสดุวงแหวนกราวด์ เหล็กกล้าไร้สนิม เหล็กกล้าไร้สนิมที่มีโมลิบดีนัม
DN15-DN450 เหล็กกล้าไร้สนิม lCr18Ni9Ti (เหล็กกล้าไร้สนิมออสเทนนิติกธรรมดา SUS321)
วัสดุตัวเรือน เหล็กกล้าคาร์บอนมาตรฐาน เหล็กกล้าไร้สนิมต้องได้รับการปรับแต่ง
เกรดป้องกัน แยกประเภท IP68, IP65
แบบบูรณาการ IP65



NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าrผลงาน พารามิเตอร์



แหล่งจ่ายไฟ เซ็นเซอร์อุณหภูมิ 220VAC/24VDC Pt1000
โหมดการสื่อสาร RS-485 ความแม่นยำในการวัดอุณหภูมิ ±Q1°C
โปรโตคอลการสื่อสาร Modbus- RTUBACnet อุณหภูมิปานกลาง 2-180°C
ระยะการสื่อสารสูงสุด 400 ม. ช่วงความแตกต่างของอุณหภูมิ 2K-80K
ระดับความแม่นยำ เกรด 2 เก็บข้อมูล ข้อมูลย้อนหลัง 18 เดือน
สถานที่ติดตั้ง ท่อน้ำเข้า, ท่อส่งกลับเป็นอุปกรณ์เสริม อุณหภูมิแวดล้อม -10°C-60°C



NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าr หลักการทำงาน



น้ำร้อน (น้ำเย็น) ที่จ่ายโดยแหล่งความร้อนจะไหลเข้าสู่ระบบแลกเปลี่ยนความร้อน (หม้อน้ำ ระบบแลกเปลี่ยนความร้อนที่ประกอบด้วยระบบแลกเปลี่ยนความร้อน) ที่อุณหภูมิสูงกว่า (ต่ำกว่า) และไหลออกที่อุณหภูมิต่ำกว่า (สูงกว่า) ในระหว่างกระบวนการนี้ ความร้อน ถูกปล่อยหรือดูดซับไปยังผู้ใช้ผ่านการแลกเปลี่ยนความร้อน (หมายเหตุ: กระบวนการนี้รวมถึงกระบวนการแลกเปลี่ยนพลังงานของระบบทำความร้อนและระบบทำความเย็น )

เมื่อน้ำไหลผ่านระบบแลกเปลี่ยนความร้อน ปริมาณความร้อนที่ปล่อยออกมาหรือดูดซับโดยระบบจะถูกคำนวณและแสดงโดยเครื่องคิดเลข ตามอัตราการไหล gτi1ven โดยเซ็นเซอร์การไหล τ1sor และอุณหภูมิของ backwτ0ater ที่กำหนดโดย pτ0 เซ็นเซอร์อุณหภูมิที่ผ่านอากาศ และเวลาที่น้ำไหลผ่าน

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

ถาม: ปริมาณความร้อนที่ปล่อยออกมาหรือดูดซับโดยระบบ Jor kWh;Qm:มวลของน้ำที่ไหลผ่านเครื่องวัดความร้อน kg/h;

Qv;ปริมาตรการไหลของน้ำที่ไหลผ่านเครื่องวัดความร้อน m3/ h;P:ความหนาแน่นของน้ำที่ไหลผ่านเครื่องวัดความร้อน kg / ms;

△h: ความแตกต่างของเอนทาลปีของน้ำที่อุณหภูมิขาเข้าและทางออกของระบบแลกเปลี่ยนความร้อน J/kg;

T: เวลา h;

1.6MPa 2.5Mpa Mag Water Flow Meter เส้นผ่านศูนย์กลางที่กำหนด Electromagnetic 0



NYLL-CH เครื่องวัดความร้อนด้วยแม่เหล็กไฟฟ้าr คุณสมบัติการออกแบบ



การวัดความเย็นและความร้อน: คอนเวอร์เตอร์มีหน้าที่ในการวัดความเย็นและความร้อนโดยตรง และมาพร้อมกับ Pt1000 มาตรฐาน 2 ตัวไม่จำเป็นต้องติดตั้งเครื่องรวมกระแสความเย็นและความร้อนเพื่ออำนวยความสะดวกในการติดตั้งและลดต้นทุนในการจัดซื้อและติดตั้ง
ความน่าเชื่อถือสูง: หลังจากการทดสอบอย่างเข้มงวดเช่น EMC ความปลอดภัย อุณหภูมิสูง และต่ำ ซึ่งสูงกว่ามาตรฐานแห่งชาติ GB/T17616, GB/2423, GB/T16499
การตอบสนองที่รวดเร็ว: ใช้ 32BitMCU, 24BitADC และอัลกอริธึมการกรองที่ปรับให้เหมาะสม การตอบสนองที่รวดเร็ว ข้อมูลการวัดที่แม่นยำและเสถียร เหมาะสำหรับการวัดและการควบคุมเมื่ออุปกรณ์ถูกจับคู่
อิเล็กโทรดกราวด์: เทคโนโลยีที่จดสิทธิบัตร NONCON ซึ่งสร้างสมดุลการวัดในส่วนการวัดและขจัดข้อผิดพลาดในการวัดที่เกิดจากการลงกราวด์ที่ไม่ดีเพื่อให้แน่ใจว่าการวัดที่แม่นยำในระยะยาวไม่จำเป็นต้องติดตั้งวงแหวนกราวด์เพื่อลดต้นทุนวัสดุและการติดตั้ง
เทคโนโลยี IP68 แบบแยกส่วน: ใช้เทคโนโลยีการออกแบบ IP68 ที่มีรายละเอียดพิเศษ ใช้วัสดุปิดผนึก IP68 นำเข้าพิเศษ สายเคเบิล IP68 พิเศษ และการออกแบบซีล IP68 หลายตัวเพื่อป้องกันการควบแน่นของเซ็นเซอร์ IP68 แยกต่างหาก
อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง: เซ็นเซอร์ใช้เทคโนโลยีอัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงคอนเวอร์เตอร์ใช้ชิ้นส่วนและเทคโนโลยีการออกแบบที่มีเสียงรบกวนต่ำและมีความแม่นยำสูงเพื่ออำนวยความสะดวกในการวัดการไหลขั้นต่ำ
การออกแบบที่ใช้พลังงานต่ำการออกแบบวงจรกระตุ้นที่เหมาะสมที่สุด การใช้พลังงานลดลงมากกว่า 3 เท่าเมื่อเทียบกับเครื่องวัดการไหลแบบแม่เหล็กไฟฟ้าทั่วไป และสามารถประหยัดพลังงานได้ในการใช้งานจำนวนมาก
จอแสดงผลภาษาจีน: ใช้หน้าจอ LCD ภาษาจีนเพื่อให้เข้าใจและใช้งานง่าย
เทคโนโลยีการจ่ายไฟที่ปรับให้เหมาะสมที่สุด: ใช้การออกแบบแหล่งจ่ายไฟที่เหมาะสมที่สุด เทคโนโลยีที่ครบถ้วนและเชื่อถือได้ ประสิทธิภาพการแปลงสูง และการใช้งานในระยะยาวที่เชื่อถือได้

การเดินสายด่วน: ใช้ขั้วต่อเทอร์มินัลแบรนด์ที่ดีที่สุดระดับสากล ซึ่งรวดเร็ว สะดวก และเชื่อถือได้ เพื่อให้การวัดระยะยาวมีเสถียรภาพและเชื่อถือได้
สัญญาณเอาท์พุต: ติดตั้ง RS-485 มาตรฐาน (4-20) mA, ความถี่ / พัลส์, การตอบสนองเอาต์พุตที่รวดเร็ว และพอร์ตมีมาตรการป้องกัน เช่น ป้องกันฟ้าผ่า



1.6MPa 2.5Mpa Mag Water Flow Meter เส้นผ่านศูนย์กลางที่กำหนด Electromagnetic 1
