| ชื่อแบรนด์: | NUOYINGJIAYE |
| Model Number: | NYRD701 (PTFE) |
| ขั้นต่ำ: | 1 |
| ราคา: | $420 to $1850 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1,000 ชิ้น / ต่อเดือน |

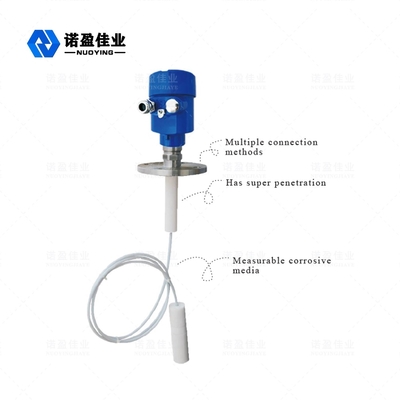

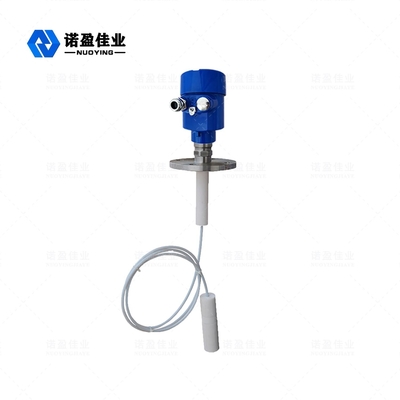

NYRD701 PTFE1.8GHz Guided Wave เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของเหลว ผง อนุภาคของแข็ง สารกัดกร่อน |
| วัสดุเสาอากาศ | สายเคเบิลแบบยืดหยุ่น/304/PTFE (อุปกรณ์เสริม) |
| ช่วงการวัด | 30 นาที |
| ความแม่นยำ | ±1mm |
| แหล่งจ่ายไฟ | 24 VDC (สองสาย, สี่สาย) |
| อุณหภูมิปานกลาง | -40～+130℃,-40～+250℃ |
| ความกดดัน | อี -0.1 ~ 4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | ExiaⅡCT6(ตัวเลือก) |
| สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เสาอากาศวัดระดับเรดาร์แบบคลื่นนำโดยใช้วัสดุ PTFE, PTFE (เทฟลอนหรือ PTFE) หรือที่เรียกกันทั่วไปว่า "ราชาแห่งพลาสติก" ประกอบขึ้นจากเตตระฟลูออโรเอทิลีนโดยพอลิเมอไรเซชันของสารประกอบพอลิเมอร์ มีความคงตัวทางเคมีที่ดีเยี่ยม ทนต่อการกัดกร่อนสูง การปิดผนึก การหล่อลื่น ไม่เหนียวเหนอะหนะเป็นฉนวนไฟฟ้าและทนต่อการเสื่อมสภาพได้ดี PTFE มีคุณสมบัติดังต่อไปนี้:
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
พัลส์ไมโครเวฟความถี่สูงที่ปล่อยออกมาจากเรดาร์คลื่นนำจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และเมื่อพบสื่อที่วัดได้ เนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กตริกอย่างกะทันหัน จะทำให้เกิดการสะท้อนกลับและส่วนหนึ่ง ของพลังงานชีพจรจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
