รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0~10m | พาวเวอร์ซัพพลาย: | 24VDC，220VAC |
|---|---|---|---|
| วัสดุ: | ไฟเบอร์ | กระบวนการเชื่อมต่อ: | เกลียว, หน้าแปลน (อุปกรณ์เสริม) |
| แอปพลิเคชัน: | น้ำยากัดกร่อนต่างๆ | อุณหภูมิในการทำงาน: | -40~130℃ |
| เกรดป้องกันการระเบิด: | Exia II C T6 Ga/ Exd ia IIC T6 Gb | แรงดันในกระบวนการ: | -0.1-2MPa, -1~20BAR |
| แสงสูง: | NYRD-805 เครื่องส่งสัญญาณระดับแบบไม่สัมผัส,เครื่องส่งสัญญาณระดับแบบไม่สัมผัส PTFE,เซนเซอร์ระดับถัง PTFE |
||

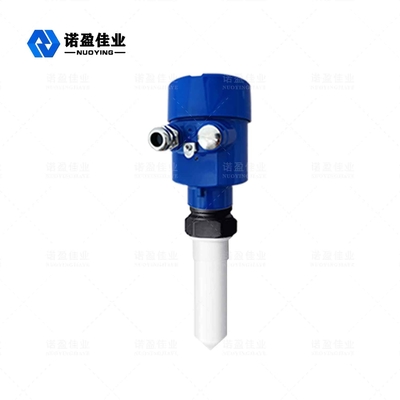

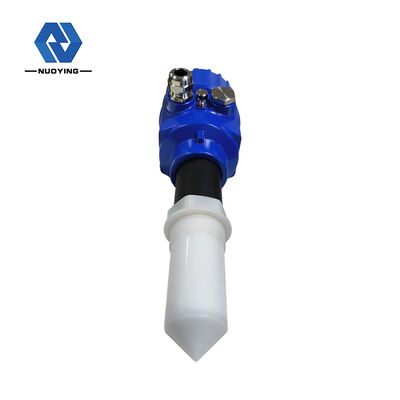

26GHz NYRD-805 เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์ NYRD805 เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz พร้อมระยะการวัดสูงสุด 10 เมตรเสาอากาศได้รับการปรับปรุงให้ดียิ่งขึ้นไปอีก และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์และประมวลผลสัญญาณความเร็วสูงขึ้นได้ เพื่อให้เครื่องมือนี้สามารถใช้งานได้ในสถานการณ์ที่ซับซ้อน เช่น ไอน้ำ โฟม ฝุ่น การตกผลึก การควบแน่น ฯลฯ
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชัน | น้ำยากัดกร่อนต่างๆ |
| วัสดุเสาอากาศ | ไฟเบอร์ |
| ช่วงการวัด | 10m |
| ช่วงความถี่ | 26GHz |
| ความแม่นยำ | ±3mm |
| อุณหภูมิปานกลาง | -40C~130℃ |
| ความดันในกระบวนการ | -0.1〜0.3MPa |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน |
| เกรดป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| สัญญาณเอาท์พุต | 4... 20mA/HART (สอง / สี่) RS485/Modbus... |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบ ซึ่งจะถูกส่งลงด้านล่างผ่านเสาอากาศหลังจากที่พัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ มันจะถูกสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง และสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายพัลส์นั้นเร็วมาก คลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและสะท้อนกลับมายังเครื่องรับซึ่งเวลาที่ใช้นั้นแทบจะในทันที)
เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ
◎ เสาอากาศมีขนาดเล็ก ติดตั้งง่ายเรดาร์แบบไม่สัมผัสไม่มีการสึกหรอและไม่มีมลพิษ
◎ ไม่ได้รับผลกระทบจากการกัดกร่อน โฟม ไอน้ำ อุณหภูมิและความดันเปลี่ยนแปลง
◎ มุมลำแสงมีขนาดเล็กและมีความเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและช่วยหลีกเลี่ยงการรบกวน
◎ พื้นที่ตาบอดของการวัดมีขนาดเล็กกว่า และยังสามารถบรรลุผลลัพธ์ที่ดีสำหรับการวัดถังขนาดเล็ก
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
เรดาร์ ระดับ เมตรติดตั้งผิด
