รายละเอียดสินค้า:
|
| ช่วงการวัด: | 30m | ความถี่: | 100MHZ-1.8GHZ |
|---|---|---|---|
| วัสดุ: | 304,316L (อุปกรณ์เสริม) | กระบวนการเชื่อมต่อ: | เกลียวเกลียว, หน้าแปลน (อุปกรณ์เสริม), |
| เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP67 | สุ่มตัวอย่าง: | เสียงสะท้อน 55 ตัวอย่าง / s |
| อินเทอร์เฟซการสื่อสาร: | โปรโตคอลการสื่อสาร HART | แรงดันในกระบวนการ: | -0.1-4MPa |

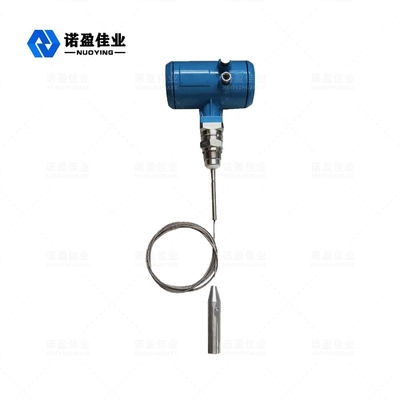

NYRD701 1.8GHz Guided Wave เรดาร์ ระดับ เมตร

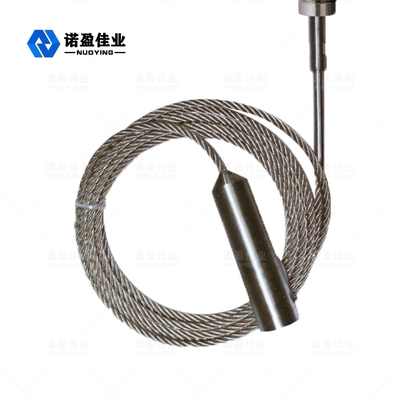

เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความสามารถในการทำซ้ำได้: ± 3mm ความละเอียด: 1mm สุ่มตัวอย่าง: echo 55 ตัวอย่าง / s ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) สัญญาณกระแสไฟขาออก :4-20mA ความแม่นยำ: <0.1% |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| กระบวนการเชื่อมต่อ |
G1-1/2 หน้าแปลน DN50, DN80, DN100, DN150 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
| สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP67 |
| ระดับการระเบิด | EXiaIICT6 |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแบ่งปันสายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
Guided Wave Radar เป็นเครื่องมือวัดชนิดหนึ่งที่ใช้หลักการของการเดินทางข้ามเวลาคลื่นเรดาร์เดินทางด้วยความเร็วแสง และเวลาทำงานสามารถเปลี่ยนเป็นสัญญาณระดับโดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์ความถี่สูงซึ่งกระจายไปตามสายเคเบิล และพัลส์จะสะท้อนกลับเมื่อสัมผัสกับพื้นผิวของวัสดุและตัวรับสัญญาณภายในมิเตอร์รับไว้สัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ
เรดาร์ ระดับ เมตรระยะการวัด
ตารางต่อไปนี้แสดงความสัมพันธ์ระหว่างหมวดหมู่ต่างๆ ของสื่อที่วัดได้และระยะการวัด
| ดัชนีกลาง | ดีเค(ε) | อนุภาคของแข็ง | ของเหลว | ช่วงการวัด |
| 1 | 1.4…1.6 | － ก๊าซควบแน่น เช่น N2CO2 | 3 ม. (หมายถึงโพรบแกนโคแอกเซียลเท่านั้น) | |
| 2 | 1.6…1.9 |
－ อนุภาคสายพานพลาสติก －หินปูนซีเมนต์พิเศษ -น้ำตาล |
－ ก๊าซปิโตรเลียมเหลว เช่น โพรเพน －ตัวทำละลาย －ฟรีออน 12 / ฟรีออน -น้ำมันปาล์ม |
25m |
| 3 | 1.9…2.5 | － ปูนธรรมดา, ปูนปลาสเตอร์ | － น้ำมันแร่, เชื้อเพลิง | 30m |
| 4 | 2.5…4 |
－ธัญพืช,เมล็ดพืช -หิน -ทราย |
－ เบนซิน, สไตรีน, โทลูอีน －ฟุรัน －แนพทาลีน |
30m |
| 5 | 4…7 |
－ หินเปียก แร่ -เกลือ |
- คลอโรเบนซีน คลอโรฟอร์ม - สเปรย์เซลลูโลส - กรดไอโซไซยานูเรต ไฮโดรคลอริก เอมีน |
30m |
| 6 | >7 |
- ผงโลหะ - คาร์บอนสีดำ - ถ่านหิน |
- ของเหลวที่เป็นน้ำ - แอลกอฮอล์ - แอมโมเนียเหลว |
30m |
